Отличительные особенности

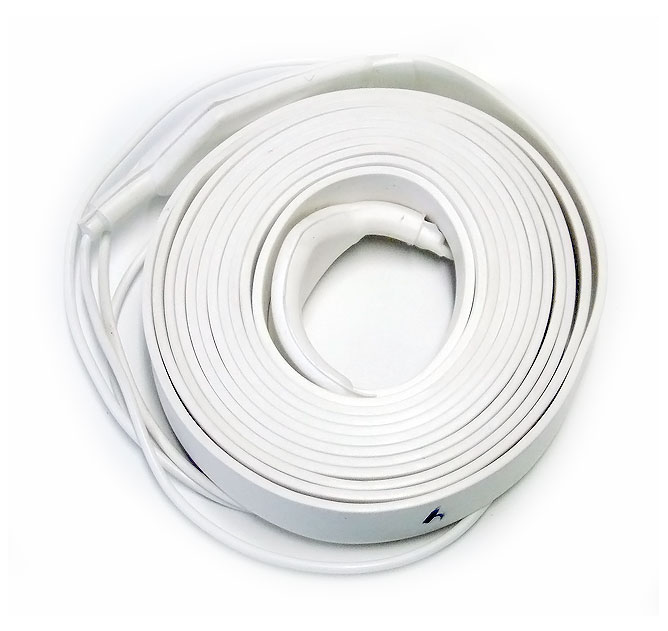

Нагревательный элемент ЭНГЛ-1:
- позволяет выдерживать определенный диапазон температур, не превышающий 180 °C;
- имеет удельную мощность (тепловыделение) до 100 Вт/м;
- состоит из водонепроницаемой оболочки из кремнийорганической резины;
- обладает высокой гибкостью;
- для монтажа не требуется специальных навыков или инструментов.

Конструкция, принцип работы

Конструктивно нагревательная лента  представляет собой плетеную ленту из стеклонити, в основании которой расположены восемь нагревательных жил из нихрома. Снаружи нагреватель и концевые опрессовки покрыты водонепроницаемой оболочкой из кремнийорганической резины.

Рис. 1. Конструкция нагревательного элемента ЭНГЛ-1

Нагревательный элемент  закрепляется изнутри или снаружи трубопровода. Автоматическое включение или выключение нагревательного элемента происходит при помощи датчиков температуры, определяющих температуру транспортируемой по трубопроводу жидкости. Если температура снижается ниже определенного значения, осуществляется автоматическое включение нагревательного элемента, если же температура жидкости стабилизировалась - прекращается подача энергии.

Процесс контроля и поддержания постоянной температуры не требует участия человека.

Технические характеристики

- напряжение питающей сети - 220, 230, 240, 380 В;
- число фаз - 1,2;
- частота при любом из указанных напряжений - 50 Гц;
- отклонение длины активной части не должно превышать ± 1,5% от номинальной величины;
- отклонение величины электрического сопротивления от номинального значения не должно превышать ± 6%;
- минимальный радиус изгиба 10 мм;
- средний срок службы 6 лет;
- средний срок сохраняемости 3 лет;
- конструкция ЭНГЛ-1 соответствует требованиям ГОСТ 12.2.007.0-75;
- класс защиты - II по ГОСТ 12.2.007.0-75;
- нагревательный элемент ЭНГЛ-1 в холодном состоянии выдерживают без пробоя или поверхностного разряда в течение 1 минуты испытательное синусоидальное напряжение частотой 50 Гц на установке мощностью не менее 0,5 кВ*А, равное 3000 В.

Эксплуатационные характеристики

- нагревательная лента ЭНГЛ-1 может эксплуатироваться в районах с умеренным климатом по ГОСТ 15150-69;
- влажность воздуха до 100%, вплоть до конденсации;
- температура окружающей среды минус 25° С и ниже.

Габаритные и установочные размеры

Размеры сечения активной части:
- ширина 24±0,5 мм;
- толщина 3,3+0,5 мм

Схемы монтажа

Схема 1. Монтаж нагревателей на трубах линейно и спирально

Схема 2. Монтаж нагревателей на фланцах трубопровода

Схема 3. Монтаж нагревателей на отпускном коллекторе резервуара

Схема 4. Монтаж теплоизоляции на трубопроводах и запорной арматуре

Схема 5. Вариант подключения нагревателей к коробке с установкой монометрического электроконтактного термометра
