Наименование изделия:Клапан обратный межфланцевый КОМ
Диаметр: ДУ25-Ду150
Давление: РУ 1.6 МПа
Температура: до +90ºС
Среда: вода
Материал основных частей: корпус - сталь, уплотнительные кольца - резина маслобензостойкая
Назанчение: Клапан обратный межфланцевый предназначен для автоматического пропуска рабочей среды в одном направлении и предотвращения обратного потока рабочей среды в трубопроводах.
Гарантия: 48 месяцев
Клапан обратный межфланцевый КОМ
НАЗНАЧЕНИЕ: Клапан обратный межфланцевый предназначен для автоматического пропуска рабочей среды в одном направлении и предотвращения обратного потока рабочей среды в трубопроводах.
РАБОЧАЯ СРЕДА: Применяется для холодной и горячей воды. Номинальное давление - РN=1,6 МПа; температура среды - +90°С.
КОНСТРУКЦИЯ: Корпус и диск: оцинкованная сталь. Уплотнение: резиновые кольца.
ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ: устанавливается между фланцами РN: 1,6МПа и зажимается болтовыми соединениями фланцев.
УСТАНОВОЧНОЕ ПОЛОЖЕНИЕ: установка производится на вертикальных трубопроводах (направление потока – снизу вверх). На горизонтальном трубопроводе крючок-индикатор должен находиться в верхней части перпендикулярно оси трубопровода.

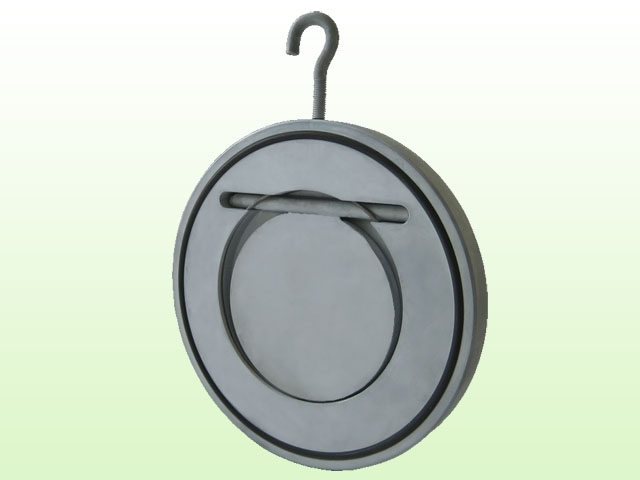

Рисунок 1. Общий вид клапанов обратных.

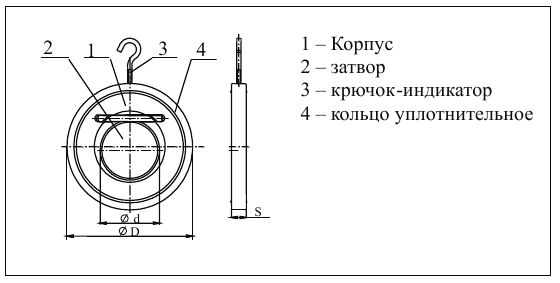

Габаритные и присоединительные размеры клапанов обратных приведены на рисунке 1 и в таблице 1.
Таблица1. Установочные размеры клапанов обратных межфланцевых.
Наименование
DN,мм
d,мм
D,мм
S,мм
Масса,кг
КОМ-25
25
22
71
15
0,4
КОМ-32
32
27
84
15
0,45
КОМ-40
40
33
94
15
0,68
КОМ-50
50
42
109
15
0,92
КОМ-65
65
58
129
15
1,25
КОМ-80
80
68
144
17
1,66
КОМ-100
100
90
164
17
2,07
КОМ-125
125
110
192
17
2,8
КОМ-150
150
133
218
17
3,4

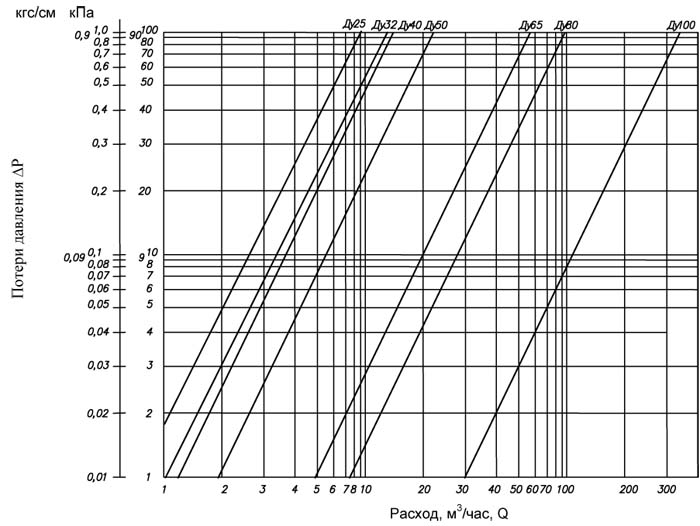

Пропускные характеристики клапанов при горизонтальном протоке приведены на рисунке 2.
Рисунок 2. Пропускные характеристики клапанов обратных.
