Тепловой пункт – один из главных элементов системы теплоснабжения зданий, выполняющий функцию приёма теплоносителя, распределения между потребителями тепловой энергии, преобразования её параметров в требуемые, в случае необходимости.

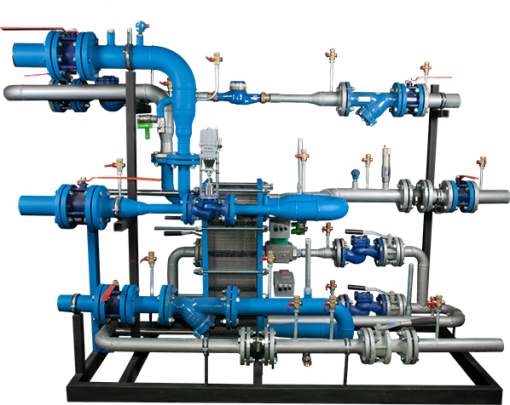

Для упрощения проектирования, комплектации, изготовления и монтажа, тепловой пункт может быть изготовлен в заводских условиях и представлять собой собранный на раме блочный тепловой пункт.

Готовые системы выполнены из комплектующих и материалов высокого качества, а также проведены испытания и наладка, проверка работоспособности шкафов управления, приборов учета, регулирующей арматуры, насосов и другого оборудования. Проведена проверка на прочность сварных швов.

Блочные тепловые пункты компактны, благодаря чему можно вместить их в габариты конкретного помещения и проемов для установки на объекте (блочный тепловой пункт разбивается на несколько блоков на отдельных рамах, которые в свою очередь тоже могут разбираться на более мелкие ветки). Монтаж таких блоков не занимает много времени, не требуется трудоемкая сложная работа квалифицированных монтажников.

Монтаж блочного теплового пункта сводится к установке его на выбранном месте на объекте и подключению подводящих трубопроводов, подаче электропитания к шкафу автоматического управления или к вычислителю прибора учета.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- теплоноситель: вода, этиленгликоль, пропиленгликоль;
- рабочее давление: не более 1,6 МПа;
- рабочая температура: до 150°С.

БТП собирают из разнообразных комбинаций следующих блоков:
- блок ввода;
- блок вода и учета;
- блок вентиляции;
- блок горячего водоснабжения;
- блок отопления.

В блоках предусмотрена установка необходимых приборов КИП и А. Осуществлено подключение термодатчиков, привода клапана регулирующего, насосов, реле давления, реле перепада давления к шкафу управления, а также термопреобразователей сопротивления и преобразователей расхода к вычислителю теплосчетчика. Вся кабельная продукция также входит в комплект поставки блоков.

РЕАЛИЗАЦИЯ ТЕПЛОВЫХ ПУНКТОВ В ВИДЕ ГОТОВЫХ БЛОКОВ ВЫГОДНА ВСЕМ УЧАСТНИКАМ СТРОИТЕЛЬСТВА

Проектные организации повышают эффективность и качество своей работы, т.к. получают в свои руки от разработчика и производителя блоков готовые тепловые схемы, чертежи, габаритные размеры, спецификации.
Строительно-монтажные организации исключают ошибки при комплектации, выполняют монтаж в оптимальные сроки, обеспечивают быструю сдачу объектов. В конечном счете – это экономия времени и затрат.
Эксплуатирующая организация тратит минимальное время и средства на обслуживание, т.к. имеет дело с надёжным заводским изделием, сопровождаемым комплексной гарантией и полной документацией: как на весь блочный тепловой пункт, так и на отдельные его компоненты.
Заказчик (потребитель) получает надежное устройство, благодаря которому выполняется поставленная техническим заданием задача при минимальных затратах на потребление тепла, воды и электричества.

Описание

Блоки являются готовыми изделиями, в составе которых:

- запорная арматура;
- фильтры/грязевики;
- регуляторы давления;
- теплообменники пластинчатые;
- насосы;
- компенсаторы;
- счетчики воды и тепла;
- предохранительные клапаны;
- система регулирования (клапан регулирующий двух- или трёхходовой с электроприводом, термодатчики, шкаф управления);
- реле давления (защита насосов от "сухого" хода);
- реле перепада давления;
- контрольно-измерительные приборы;
- трубопроводы;
- кабельная продукция;
- металлоконструкция.
