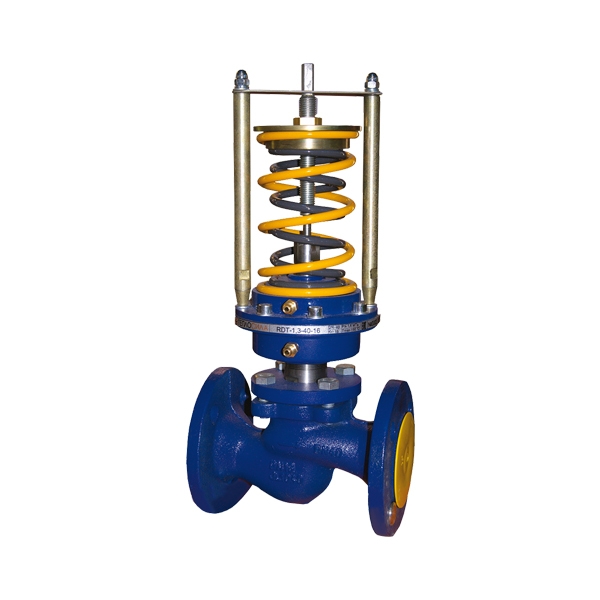

Общая конструкция регулятора давления «После себя»  состоит из трех главных элементов: клапана  01,  привода  02  исполнительного механизма - устройства, задающего необходимое давление (далее-задатчик) 03.  Тарелка клапана разгружена от гидростатических сил.
Регулятор давления “После себя” RDT-Р

Монтажные положения

Монтажные положения регулятора на трубопроводе при температуре среды до 100°С (Прямолинейные участки до и после регулятора не требуются)	Монтажные положения регулятора на трубопроводе при температуре среды свыше 100°С (Прямолинейные участки до и после регулятора не требуются)

Габаритные размеры

Монтажный комплект исполнительного механизма регулятора:
для Ду 15-100:

• - медной импульсной трубкой Ду 6х1 мм длиной 1,0 м - 1 шт;
• - латунной гайкой с внутренней резьбой - М10х1 - 1 шт;
• - латунным штуцером с наружной трубной резьбой G1/2” (для подключения к
  шаровому крану) - 1 шт;

для Ду 125-150:

• - медной импульсной трубкой Ду 10х1 мм длиной 1,0 м - 1 шт;
• - латунной гайкой с внутренней резьбой - М14х1,5 - 1 шт;
• - латунным штуцером с наружной трубной резьбой G1/2” (для подключения к
  шаровому крану) - 1 шт;

Импульсные трубки рекомендуется подключать через шаровый кран.

Пример подбора

Требуется подобрать регулятор давления «После себя».
Расход сетевого теплоносителя: 10 м³/ч.
Давление в подающем трубопроводе 7 бар.
Давление в обратном трубопроводе 4 бар.
Перепад давлений на двухходовом регулирующем клапане 0,5 бар.
Требуемое давление за регулятором давления «После себя» 4,5 бар.
Регулятор давления «После себя» требуется установить на подающий трубопровод теплового пункта с температурой теплоносителя 130°С.

В соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:

1. По формуле (4) определяем минимальный условный диаметр клапана:
(4) Ду = 18,8*√(G/ V) = 18,8*√(10/3) = 34,3 мм.
Скорость в выходном сечении V клапана выбираем равной максимально допустимой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
2. По формуле (1) определяем требуемую пропускную способность клапана:
(1) Kv=G/√ΔP = 10/ √3,6 = 5,3 м³/ч.
Перепад давления на клапане ΔP выбираем на 30% больше, чем необходимо срезать в тепловом пункте ((7,0 – 4,5)/0,7 = 3,6) соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
3. Выбираем регулятор давления «После себя» (Тип RDT-Р) с ближайшим большим условным диаметром и ближайшей большей условной пропускной способностью Kvs:
Ду = 40 мм, Кvs = 16 м³/ч.
4. По формуле (2) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м³/ч.
(2) ΔPф = (G/Kvs)² = (10/16)² = 0,39 бар.
5. Выбираем диапазон настройки регулятора давления «После себя»: Ртр = 4,5 бар. Из таблицы подбора диапазона регулятора давлений «После себя» выбираем исполнение 2.2 (2,0-6,5 бар).
5. Определяем по формуле (5) и значению Рнас из таблицы 2 рекомендаций максимальный перепад давления, который может на себе «погасить» регулятор при требуемой настройке поддержания давления после себя 4,5 бар и температуре теплоносителя 130°С:
(5) ΔPпред = Z*(P1-Pнас) = 0,55*(7,0 – 1,7) = 2,92 бар.
6. Проверяем значение максимального перепада давления на схемном решении: 7,0 – 4,5 = 2,5 бар < 2,92 бар. Регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
7. Номенклатура для заказа: RDT-Р-2.2-40-16.

Устройство

Устройство регулятора давления «После себя» показано на рисунке ниже, перечень деталей в таблице

Клапан регулятора при отсутствии давления нормально открыт. Импульс высокого давления  подается импульсной трубкой (подключённой в верхнюю камеру привода 02 со стороны задатчика 03 к штуцеру «+» поз.14) на мембрану поз.11. Импульс низкого давления (нижняя камера привода 02 со стороны клапана 01, штуцер «-» поз. 16) под мембраной штуцер «-» не используется (остается открытым на атмосферу). Изменение регулируемой разницы давлений выше заданной величины, установленной при помощи пружины поз.18 (22) в задатчике 03, приводит к сдвигу штока поз.21 и прикрытию или открытию тарелки поз.7 клапана 01 до момента, когда величина регулируемого давления достигнет величины, установленной на задатчике 03.

Внимание: Во избежание повреждения мембраны не допускается устанавливать заглушку на штуцер «-».

Монтаж регулятора

Перед регулятором рекомендуется установить фильтр.

В месте забора импульса необходимо предусмотреть ручной запорный кран, позволяющий отключать давление от импульсной трубки. Во избежание загрязнения импульсной линии забор импульса желательно проводить сверху или сбоку трубопровода.
Перед регулятором и после регулятора желательно предусмотреть ручные запорные краны, позволяющие проводить техническое обслуживание и ремонт регулятора без необходимости слива рабочей среды из всей системы.

Установить один штуцер из комплекта регулятора на трубопровод после регулятора согласно схеме подключения регулятора в месте, удобном для подсоединения импульсной трубки. Вблизи от места забора импульса (штуцера) установить манометр.
Перед регулятором установить манометр.
Соединить импульсной трубкой штуцер «+» регулятора со штуцером на трубопроводе. Штуцер «-» оставить открытым на атмосферу.
