Наименование изделия: Регуляторы давления и перепада РД-А, РД-В, РП
Диаметр: ДУ25-Ду100
Диапазон установки регулирования, МПа: 0,04-0,16; 0,1-0,4; 0,3-0,7
Давление: РУ 1.6 МПа
Температура теплоносителя: до +150ºС
Среда: вода, воздух и прочие среды совместимые с материалами внутренней части корпуса
Назначение: предназначенны для поддержания давления или перепада давления в магистралях и на участках магистралей объектов теплоснабжения, а также для других технологических процессов с рабочими средами, не вызывающими коррозии материалов регулятора (такими как вода, воздух и др.). Регулирование производится путем изменения проходного сечения регуляторов за счет энергии регулируемой среды.
Гарантия: 48 месяцев

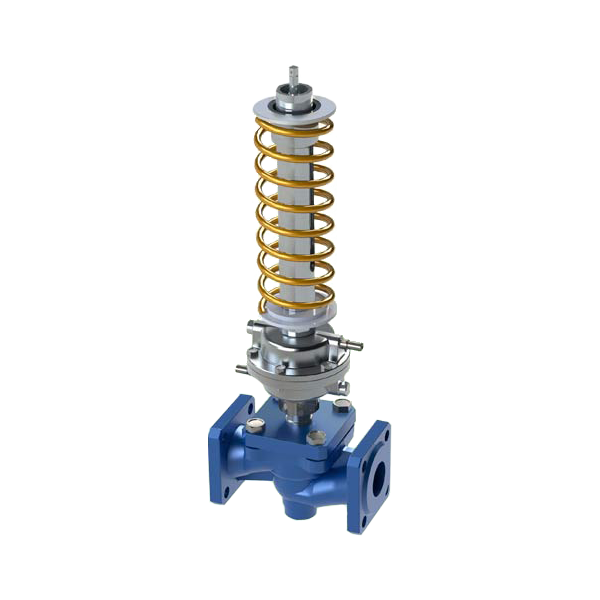

Регуляторы перепада давления РП, РД-А, РД-В
НАЗНАЧЕНИЕ: Регуляторы давления РД и регуляторы перепада давления РП прямого действия (в дальнейшем - регуляторы), предназначенные для поддержания давления или перепада давления в магистралях и на участках магистралей объектов теплоснабжения, а также для других технологических процессов с рабочими средами, не вызывающими коррозии материалов регулятора (такими как вода, воздух и др.). Регулирование производится путем изменения проходного сечения регуляторов за счет энергии регулируемой среды.
По назначению регуляторы давления различают: РД-А – «после себя» (регуляторы напора); РД-В – « до себя» (регуляторы подпора).
Регуляторы давления «после себя» РД-А и регуляторы перепада давления (РП) являются нормально открытыми исполнительными органами, а регуляторы давления «до себя» РД-В – нормально закрытыми.
УСЛОВИЯ ЭКСПЛУАТАЦИИ: УХЛ категории размещения 4 по ГОСТ 15150 с температурой окружающей среды от +40 до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС
КОНСТРУКЦИЯ: регуляторы давления РД-А, РД-В и РП изготавливают на номинальное давление РN=1,6 МПа и регулируемую среду с температурой до 150 °С.
Регулятор перепада давления конструктивно состоит из трех основных частей:
1 – регулирующего органа, представляющего собой проточную часть гидравлически разгруженного проходного клапана. При перемещении затвора происходит изменение пропускной способности.
2 – импульсного гидравлического исполнительного механизма, представляющего собой мембранную камеру с подводными штуцерами и трубками для подвода воздействующего параметра среды. Мембрана исполнительного механизма непосредственно связана со штоком затвора регулирующего органа и перемещает его, изменяя проходное сечение и соответственно пропускную способность.
3 – задатчика, представляющего собой упругий настраиваемый элемент (пружину). Пружина противодействует усилию развиваемому мембраной исполнительного механизма и соответственно перемещению затвора регулирующего органа.
Приборы измерения давления в комплект поставки не входят.
Основные технические характеристики в таблице 1, габаритные и установочные размеры на рисунке 1.
Рисунок 1. Габаритные и установочные размеры регуляторов давления РД-А, РД-В и РП.
Структура условного обозначения регулятора приведена на рисунке2.
Рисунок 2. Структура условного обозначения регуляторов давления.
