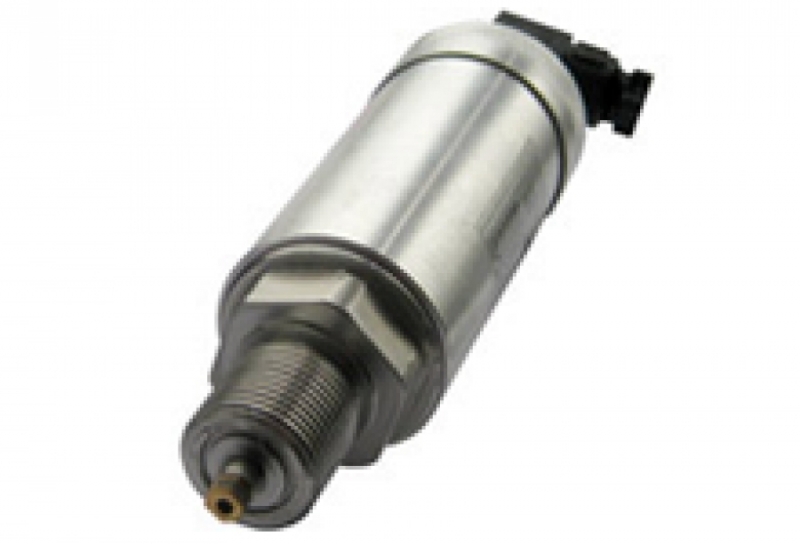

Конструктивно преобразователь ПДТВХ-1-01 выполнен в цилиндрическом корпусе. На одном торце ПДТВХ-1 расположен штуцер с резьбой М20х1,5-8g и уступом под ключ 27 для присоединения к линии измеряемого давления, на другом – электрический соединитель для подсоединения внешних электрических цепей. В центре штуцера имеется отверстие для подвода измеряемой среды к тензопреобразователю, герметично встроенному в штуцер. В отверстии штуцера выполнена резьба М4-7Н для установки потребителем гидравлического дросселя.

На крышке ПДТВХ-1-01 имеются закрытые винтами отверстия для доступа к корректору нуля и корректору диапазона. Корректор нуля предназначен для подстройки выходного сигнала преобразователя при нулевом давлении измеряемой среды. Корректор диапазона служит для подстройки выходного тока преобразователя на верхнем пределе давления измеряемой среды.

Во входной полости ПДТВХ-1-01 расположен чувствительный элемент, на поверхности которого размещена тензочувствительная полупроводниковая схема, состоящая из четырех кремниевых тензорезисторов, соединенных в мост Уинтстона. Под воздействием измеряемого давления чувствительный элемент деформируется, что вызывает изменение сопротивления тензорезисторов (разбаланс тензомоста). Изменение сопротивления тензорезисторов преобразуется в электрический сигнал напряжения, пропорциональный измеряемому давлению.

Выходной сигнал тензомоста преобразуется с помощью электронного устройства в аналоговый выходной сигнал преобразователя – токовый или напряжения. В процессе преобразования проводится раздельная термостабилизация нулевого значения и диапазона выходного сигнала, для чего используется термозависимость входного и выходного сопротивлений тензомоста.

Технические характеристики

- верхние пределы измеряемого давления и предельные давления перегрузки: 0,1 (0,25); 0,25 (0,625); 0,4 (1,0); 0,6 (1,5); 1,0 (2,5); 1,6 (4,0); 2,5 (6,25); 4 (10,0); 6 (15,0); 10 (17,5); 16 (28,0); 25 (40,0); 40 (70,0); 60 (105,0); 100 (175,0) МПа;
- нижнее и верхнее предельные значения выходного сигнала равны соответственно (4…20), (0…20) и (0…5) мА и 0-5 В, 0-10 В по ГОСТ 26.011;
- нагрузочное сопротивление для преобразователей с выходным сигналом 0-5 В более 1 кОм, а 0-10 В более 2 кОм;
- пределы допускаемой основной погрешности, выраженные в процентах от диапазона измерения или от диапазона изменения выходного сигнала: ± 0,2; ± 0,25; ± 0,4; ± 0,5; ± 0,6 %;
- дополнительная температурная погрешность преобразователей на каждые 10 °С не превышает, %: ±0,20; ±0,25; ±0,4; ±0,45; ±0,5 соответственно для преобразователей с основной погрешностью ±0,2; ±0,25; ±0,4; ±0,5; ±0,6 %;
- преобразователи герметичны и выдерживают на прочность испытательное давление, в 1,75-2,5 раза, превышающее верхний предел измерений в зависимости от диапазона в течение 15 минут;
- размах пульсации (удвоенная амплитуда) выходного сигнала не превышает 10 мкА;
- диапазон температур измеряемой среды от минус 40 до плюс 125 °С;
- диапазон температур окружающей среды от минус 40 до плюс 80 °С;
- по степени защиты от проникновения пыли, посторонних тел и воды преобразователи соответствуют исполнению IP65 по ГОСТ 14254;
- изоляция между электрической цепью и корпусом при температуре плюс 23 °С и относительной влажности 80 % выдерживает напряжение 500 В (действующее значение) в течение 1 мин.;
- изоляция между электрической цепью и корпусом при температуре плюс 40 °С и относительной влажности (98±2) % выдерживает напряжение 300 В (действующее значение) в течение 1 мин.;
- электрическое сопротивление изоляции между электрической цепью и корпусом при температуре 23 °С и относительной влажности 80 % не менее 20 МОм;
- электрическое сопротивление изоляции между электрической цепью и корпусом при температуре 35 °С и относительной влажности (98±2) % не менее 0,5 МОм;
- по устойчивости к механическим воздействиям преобразователи соответствуют группе исполнения F3 по ГОСТ 12997: устойчивы к воздействию синусоидальной вибрации с ускорением 49 м/с² в диапазоне частот (10…500) Гц;
- преобразователи устойчивы к воздействию многократных механических ударов с пиковым ударным ускорением 100 м/с² при длительности действия ударного ускорения (2…50) мс.;
- характеристики преобразователей не ухудшаются в результате короткого замыкания электрической цепи;
- электрическая емкость преобразователя не более 0,015 мкФ;
- электрическое питание преобразователей осуществляется от источника постоянного тока напряжением от 9 до 36 В;
- потребляемая мощность преобразователя не более 0,8 Вт;
- средняя наработка на отказ не более 250000 ч.;
- средний срок службы – 14 лет;
- масса преобразователя не более 0,2 кг.

Эксплуатационные характеристики

- температура окружающей среды (23±3) ⁰С;
- относительная влажность от 30 до 80 %;
- отсутствие внешнего электрического и магнитного поля, влияющих на работу преобразователя;
- отсутствие вибрации, тряски, ударов, влияющих на работу преобразователя.

Межповерочный интервал

- межповерочный интервал 4 года.

Гарантийный срок эксплуатации

- 18 месяцев со дня ввода в эксплуатацию.
