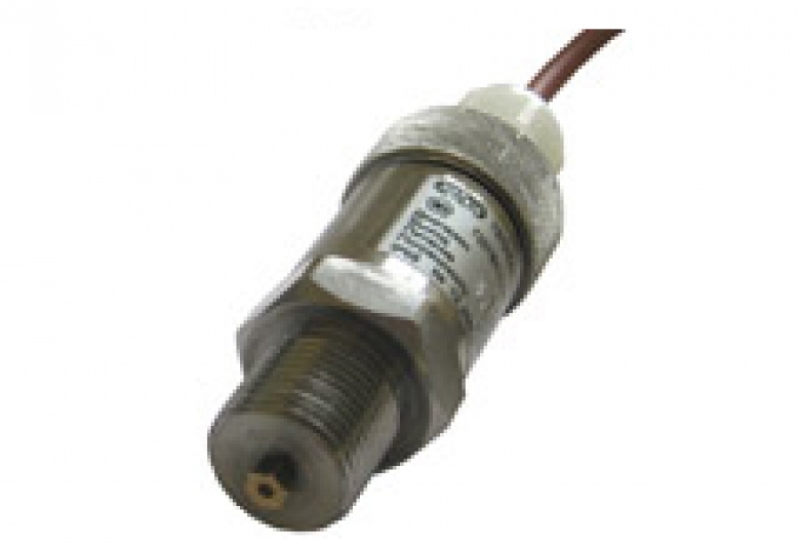

Конструктивно преобразователь ПДТВХ-1-04 выполнен в цилиндрическом корпусе. На одном торце ПДТВХ-1-04 расположен штуцер с резьбой М20х1,5-6g и уступом под ключ 27 для присоединения к линии измеряемого давления, на другом – ввод герметизирующий, не позволяющий проникновение влаги внутрь преобразователя. Электрический кабель через ввод напрямую под ключ к преобразователю. На другом конце кабеля длинною 3 метра расположен герметичный узел соединительный для монтажа внешней цепи. В центре штуцера имеется отверстие для подвода измеряемой среды к тензопреобразователю, герметично встроенному в штуцер.

Во входной полости ПДТВХ-1-04 расположен чувствительный элемент, на поверхности которого размещена тензочувствительная полупроводниковая схема, состоящая из четырех кремниевых тензорезисторов, соединенных в мост Уинтстона.

Под воздействием измеряемого давления чувствительный элемент деформируется, что вызывает изменение сопротивления тензорезисторов (разбаланс тензомоста). Изменение сопротивления тензорезисторов преобразуется в электрический сигнал напряжения, пропорциональный измеряемому давлению.

Выходной сигнал тензомоста преобразуется с помощью электронного устройства в аналоговый выходной сигнал преобразователя – токовый или напряжения. В процессе преобразования проводится раздельная термостабилизация нулевого значения и диапазона выходного сигнала, для чего используется термозависимость входного и выходного сопротивлений тензомоста.

Технические характеристики

- верхние пределы измеряемого давления и предельные давления перегрузки: 0,1 (0,25); 0,25 (0,625); 0,4 (1,0); 0,6 (1,5); 1,0 (2,5); 1,6 (4,0); 2,5 (6,25); 4 (10,0); 6 (15,0); 10 (17,5); 16 (28,0); 25 (40,0); 40 (70,0) МПа;
- нижние и верхние предельные значения выходного сигнала равны (4…20), (0…20) и (0…5) мА и 0-5 В, 0-10 В по ГОСТ 26.011-80;
- пределы допускаемой основной погрешности ?, выраженные в процентах от диапазона измерения или от диапазона изменения выходного сигнала: ± 0,2; ± 0,25; ± 0,4; ± 0,5; ± 0,6 %;
- дополнительная температурная погрешность преобразователей на каждые 10 °С не превышает, %: ±0,20; ±0,25; ±0,4; ±0,45; ±0,5, для преобразователей с основной погрешностью ±0,2; ±0,25; ±0,4; ±0,5; ±0,6 %;
- преобразователи герметичны и выдерживают на прочность испытательное давление, в 1,75-2,5 раза превышающее верхний предел измерений в зависимости от диапазона в течение 15 минут;
- размах пульсации (удвоенная амплитуда) выходного сигнала не превышает 10 мкА;
- диапазон температур измеряемой среды от минус 45 до плюс 125 °С;
- диапазон температур окружающей среды от минус 40 до плюс 80 °С;
- по степени защиты от проникновения пыли, посторонних тел и воды преобразователи соответствуют исполнению IP68 по ГОСТ 14254-96;
- изоляция между электрической цепью и корпусом при температуре плюс 23 °С и относительной влажности 80% выдерживает напряжение 500 В (действующее значение) в течение 1 мин.;
- изоляция между электрической цепью и корпусом при температуре плюс 40 °С и относительной влажности (98±2) % выдерживает напряжение 300 В (действующее значение) в течение 1 мин.;
- электрическое сопротивление изоляции между электрической цепью и корпусом при температуре 23 °С и относительной влажности 80 % не менее 20 МОм;
- электрическое сопротивление изоляции между электрической цепью и корпусом при температуре 35 °С и относительной влажности (98±2) % не менее 0,5 МОм;
- по устойчивости к механическим воздействиям преобразователи соответствуют группе исполнения F3 по ГОСТ 12997: устойчивы к воздействию синусоидальной вибрации с ускорением 49 м/с² в диапазоне частот (10…500) Гц;
- преобразователи устойчивы к воздействию многократных механических ударов с пиковым ударным ускорением 100 м/с² при длительности действия ударного ускорения (2…50) мс.;
- характеристики преобразователей не ухудшаются в результате короткого замыкания электрической цепи;
- электрическая емкость преобразователя не более 0,015 мкФ;
- электрическое питание преобразователей осуществляется от источника постоянного тока напряжением от 9 до 36 В, пульсация напряжения не должна превышать ±0,5 % значения напряжения питания;
- потребляемая мощность преобразователя не более 0,8 Вт;
- средняя наработка на отказ не более 250000 ч.;
- средний срок службы – 14 лет;
- масса преобразователя не более 0,2 кг.

Межповерочный интервал

- для преобразователей с погрешностью 0,2-0,4 % - 2 года;
- для преобразователей с погрешностью 0,5-1,0 % - 4 года.

Гарантийный срок эксплуатации

- 18 месяцев со дня ввода в эксплуатацию.
