Регулятор температуры РТ-2012

Назначение
Регулятор предназначен для автоматического, программируемого регулирования расхода тепловой энергии в системах отопления, приточной вентиляции, горячего водоснабжения посредством регулирующих органов. Наличие релейных выходов даёт возможность управлять пускозащитной аппаратурой (ПЗА) электродвигателей насосов, вентиляторов и др. В регуляторе установлен интерфейс RS-485 (RS232), организованный по стандартному протоколу Wake, имеется функция архивирования данных.

Устройство и принцип работы регуляторов температуры РТ-2012
В состав регулятора температуры РТ-2012 входит контроллер и комплект датчиков температуры в зависимости от исполнения (см.табл.1)
Контроллер имеет три  независимых контура регулирования. Контуры (1 и 2) могут независимо настраиваться на работу в системе отопления или приточной вентиляции, контур 3 – ГВС.
В контроллерах производится архивирование контролируемых температур и установлен порт RS485 или RS232 для скачивания архивных данных. Также предоставлена возможность потребителю включать контроллер в существующую систему диспетчеризации процесса регулирования посредством протокола Wake.
Предприятие ОАО «Завод Этон» предлагает программное обеспечение (ПО) «ControlRT2012». Программа предназначена для работы с параметрами конфигурации устройства (контроллера РТ-2012), а так же для обеспечения интерфейса между программой и устройством.
ПО ControlRT2012 позволяет:

  • осуществлять контроль технологических процессов с индикацией текущих значений измеренных величин;
  • считывать архивные данные с РТ;
  • конфигурировать параметры РТ.

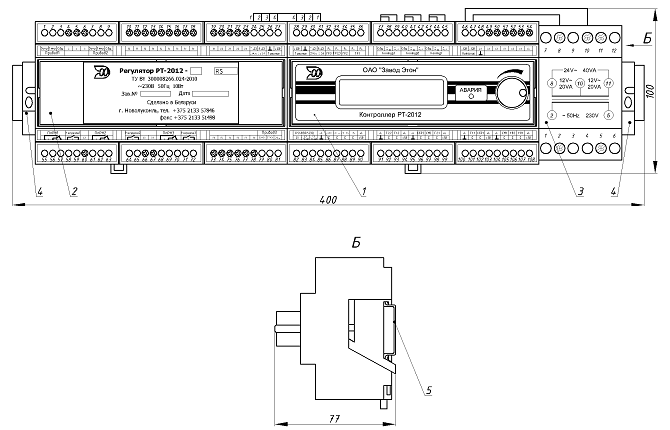

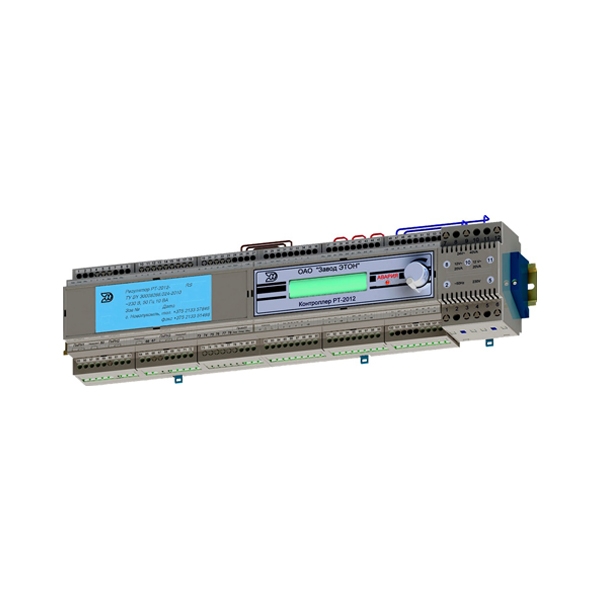

Внешний вид и общее устройство контроллера РТ-2012, габаритные и присоединительные размеры

Внимание! Установка порта RS232 осуществляется только по заказу потребителя. По умолчанию устанавливается RS-485.

Таблица 1. Основные исполнения регулятора температуры РТ-2012
 Обозначение регулятора

Кол-во контуров   Назначение контуров   Назначение и количество датчиков тепмературы
  наружного воздуха  Смешанного теплоносителя  подогретой воды  теплоносителя воздуха  обратного теплоносителя   воздуха в помещении  теплоносителя из подающей ветви теплоносителей (Т1)
 №1 №2  ОТП ГВС  ГВС  ПВ  ОТП ПВ ГВС  ОТП ПВ
РТ-2012-00 1 ОТП1 1 - 1 - - - 1 - - 2* - 1*
РТ-2012-01 1 ПВ1 1 - - - - 1 - 1 - - 2* 1*
РТ-2012-02 1 ГВС3 - 1* - 1* 1 - - - 1* - - 1*
РТ-2012-03 2 ОТП1+ОТП2 1 1* 2 - - - 2 - - 4* - 1*
РТ-2012-04 2 ПВ1+ПВ2 1 1* - - - 2 - 2 - - 4* 1*
РТ-2012-05 2 ОТП1+ПВ2 1 1* 1 - - 1 1 1 - 2* 2* 1*
РТ-2012-06 2 ОТП1+ГВС3 1 1* 1 1* 1 - 1 - 1* 2* - 1*
РТ-2012-07 2 ПВ1+ГВС3 1 1* - 1* 1 1 - 1 1* - 2* 1*
РТ-2012-08 3  ОТП1+ПВ2+ГВС3 1 1* 1 1* 1 1 1 1 1* 2* 2* 1*
РТ-2012-09 3 ОТП1+ОТП2+ГВС3 1 1* 2 1* 1 - 2 - 1* 4* - 1*
РТ-2012-10 3 ПВ1+ПВ2+ГВС3 1 1* - 1* 1 2 - 2 1* - 4* 1*

Примечания: * – датчики поставляются по дополнительному заказу

ОТП – контур, настроенный на регулирование температуры в системе отопления. На режим ОТП могут быть настроены контур 1 и контур 2 с коррекцией или без коррекции по температуре воздуха внутри помещения. По умолчанию контура настраиваются на регулирование температуры в системе отопления без коррекции по температуре воздуха внутри помещения (датчики температуры воздуха в поме- щении в комплекте не поставляются).
ПВ – контур, настроенный на регулирование температуры воздуха в системе приточной вентиляции с водяным калорифером. На режим ПВ могут быть настроены контур 1 и контур 2 с коррекцией или без коррекции по температуре воздуха внутри помещения. По умолчанию контура настраиваются на регулирование температуры воздуха в системе приточной вентиляции без коррекции по температуре воздуха внутри помещения (датчики температуры воздуха в помещении в комплекте не поставляются).
ГВС – контур, настроенный на регулирование температуры в системе горячего водоснабжения. На режим ГВС настраивается контур 3.

Таблица 2. Общие характеристики регулятора температуры РТ-2012
Наименование параметра Значение Примечание
 Количество контуров регулирования до 3-х  независимые, универсальные
 Тип закона регулирования  трёхпозиционный;ПИД
 Вид расписания  недельный график + годовое расписание праздничных дат
 Количество температурных уставок 6
 Электропитание ~ 230 В, 50 Гц, 10 Вт
 Масса (контроллера), не более 1,4 кг
 Тип датчиков температуры цифровой на базе микросхемы DS18S20
 Тип выходов релейный (сухой контакт) для приводов, пускателей насосов
 Время хранения программы пользователя при отсутствии сетевого электропитания  до 3-х лет
 Материал корпуса, степень защиты  IP20 ABS пластик UL94V0

При монтаже регулятора руководствоваться "Межотраслевыми правилами по охране труда при работе в электроустановках". Все работы связанные с техническим  обслуживанием  регулятора производить при отключенном контроллере от питающей сети.

Режим контура и выполняемые функции регулятором РТ-2012
Режим контура Функциональное назначение
 ГВС Регулирование температуры ГВС без контроля температуры обратной воды.
В этом случае в процессе регулирования контроллером используется только датчик температуры ГВС, а сам процесс регулирования заключается в поддержании температуры ГВС согласно заданным температурным уставкам недельного графика.
 ГВС по гр. Регулирование температуры ГВС с ограничением температуры обратной воды по графику обратной воды (ГО).
В этом варианте в процессе регулирования используются дополнительно датчики температуры наружного воздуха и температуры обратного теплоносителя.
Внимание! Если температура обратной воды не превышает текущее заданное предельное значение в ГО, осуществляется регулирование температуры ГВС ТГВС. В случае невыполнения данного условия регулятор переходит к регулированию по температуре обратной воды, предварительно произведя сброс ПИД-закона регулирования.
ГВС по зн.  Регулирование температуры ГВС с ограничением температуры обратной воды по одному значению (по точке).
В данном варианте регулирования используются только датчики температуры ГВС и обратного теплоносителя. Процесс регулирования аналогичен режиму «ГВС по гр.»  с тем отличием, что вместо ГО ограничением служит одно значение температуры обратного теплоносителя, которое задается пользователем в контроллере в меню настроек “Дополнительные параметры”.

 ОТП Регулирование температуры смешанного теплоносителя без ограничения температуры обратной воды.
В этом варианте регулирования контроллером используются датчики температуры смешанного теплоносителя и температуры наружного воздуха.

ОТП по гр.

Регулирование температуры смешанной воды с ограничением температуры обратной воды по графику обратной воды.
В данном варианте в процессе регулирования используются дополнительно датчики температуры обратного теплоносителя.
Внимание!!! Если температура обратной воды не превышает текущее заданное предельное значение в графике температуры обратной воды, осуществляется регулирование смешанной воды Tсм.. Если температура обратной воды превысит текущее заданное предельное значение в графике обратной воды (ГО), регулятор перейдет к регулированию по температуре обратной воды по выбранному закону регулирования.
ОТП по ГО  Регулирование температуры обратной воды по графику обратной воды.
В этом варианте регулирования используются только датчики температуры наружного воздуха и обратного теплоносителя.
Процесс регулирования заключается в поддержании только температуры обратной воды по значениям заданным в ГО.
ПВ по гр. Регулирование температуры приточного воздуха с ограничением температуры обратной воды по графику обратной воды.
В данном варианте в процессе регулирования используются дополнительно датчики температуры обратного теплоносителя.
Внимание!!! Если температура обратной воды не превышает текущее заданное предельное значение в графике температуры обратной воды, осуществляется регулирование температуры приточного воздуха. Если температура обратной воды превысит текущее заданное предельное значение в графике обратной воды (ГО), регулятор перейдет к регулированию по температуре обратной воды по выбранному закону регулирования.



Алгоритм работы регулятора температуры РТ-2012
Каждый из контуров (1, 2) регулятора РТ-2012 может быть независимо настроен на выполнение одной из следующих функций регулирования:

  • регулирование температуры теплоносителя в системе отопления с коррекцией или без коррекции по температуре воздуха внутри помещения;
  • регулирование температуры теплоносителя воздуха в системе приточной вентиляции с коррекцией или без коррекции по температуре воздуха внутри помещения.

 Контур 3 -  регулирование температуры горячей воды в системе ГВС.

Для использования дополнительных релейных выходов управления насосами при настройке регуляторов РТ-2010 выбирается одно из следующих условий работы реле:

  1. «Выкл.» – реле в данном контуре всё время выключено (не используется).
  2. «По недельному графику» – управление дополнительным реле производится по времени, параллельно действию определённых уставок в недельном графике.
  3. «Тнаружн.» – выбирается пороговая температура наружного воздуха, при  превышении которой  происходит включение реле в данном контуре. (Режим обычно используется для включения корректирующего насоса  в системе отопления).
  4. «Тобратн.» – выбирается значение температуры  обратного теплоносителя, при превышении которой происходит включение реле.
  5. «ΔТобр.» – задается значение рассогласования между программируемым значением в графике обратной воды (ГО) максимально-допустимой температуры теплоносителя в обратном трубопроводе и её фактическим значением. При превышении этого значения происходит включение реле насоса.
  6. «Вкл.» – реле в данном контуре всё время включено.

Предельные длины проводов, их тип и сечения, рекомендуемых к применению.

ЦЕПИ ДЛИНА мах СЕЧЕНИЕ И ТИП
Линия датчика температуры наружного воздуха 40 м UTP 4×2×24
КММ 4×0,35
Линии датчиков теплоносителя 40 м
Линия соединения с регулирующими клапанами и регулирующими гидроэлеваторами и пускозащитной аппаратурой насосов (ПЗАн)   МКШ 10×0,75
КГВВ 10×0,75
