Назначение
Многофункциональный модуль управления TTR-01 является микропроцессорным с символьно-цифровой индикацией устройством, программируемым потребителем, и предназначен для автоматического управления и регулирования подачей тепла в системы отопления и горячего водоснабжения в различных областях промышленности, жилищно-коммунального и сельского хозяйства.
Возможно использование многофункционального модуля управления TTR-01 в составе автоматизированных и контрольно-измерительных системах через встроенный интерфейс связи RS-485.
Многофункциональный модуль управления должен размещаться в защитном корпусе или шкафах со степенью защиты, соответствующей условиям эксплуатации.
В зависимости от объекта при проведении проектных работ необходимо выбрать один или несколько модулей управления с функциональным назначением (см. номер программы в табл.2), обеспечивающим выполнение технического задания.
Отличительные особенности
- МАЛЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ – модуль управления TTR-01 выполнен в корпусе для крепления на DIN-рейку 35 мм, габаритные размеры 90 х 70 х 65 мм;
- АВТОНАСТРОЙКА (САМОАДАПТАЦИЯ) коэффициентов регулятора под параметры объекта управления;
- ЖИДКО-КРИСТАЛЛИЧЕСКИЙ ИНДИКАТОР с подсветкой для отображения информации;
- ВСТРОЕННЫЕ ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ с резервным источником питания;
- АРХИВ ДАННЫХ всех измеренных температур и состояния датчиков за последние 168 часов работы;
- ДИАГНОСТИКА наличия аварийной (нештатной) ситуации и неисправности прибора;
- СОХРАНЕНИЕ НАСТРОЕК при пропадании питания;
- ИНТЕРФЕЙС RS485 (протокол ModBus-RTU);
- ИЗМЕНЕНИЕ (ОБНОВЛЕНИЕ) ПРОГРАММЫ модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;
- ВЫБОР ТИПА (АЛГОРИТМА) УПРАВЛЕНИЯ контура управления насосами с помощью кнопок, расположенных на лицевой поверхности прибора.
Устройство и принцип работы
Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм.

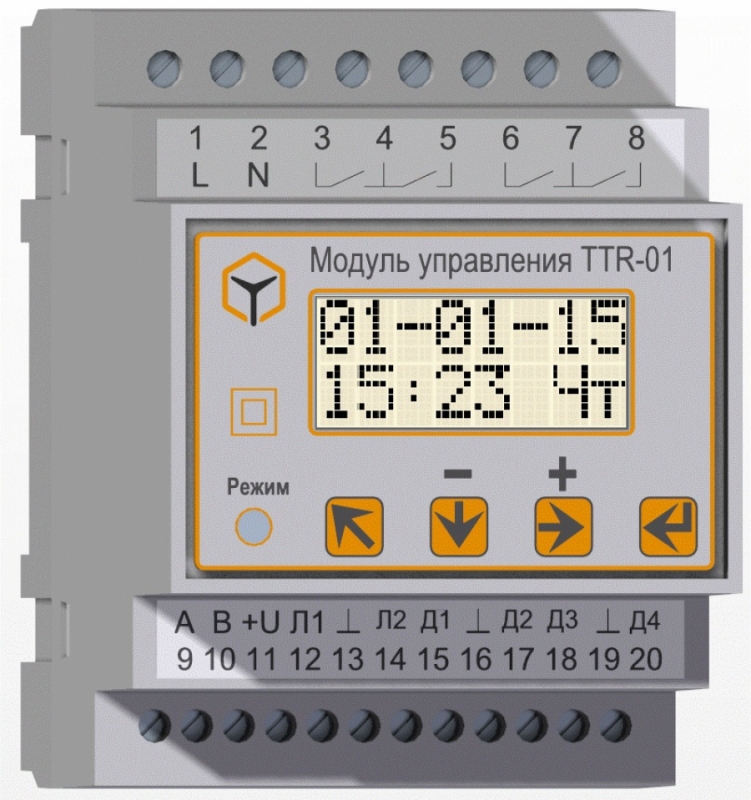

Внешний вид и габаритные размеры приведены ниже. На лицевой поверхности корпуса расположены ЖКИ, индикатор режима работы и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами.
Автоматическое управление подачей тепла в системы горячего водоснабжения и отопления производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями. В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами.
Наименование параметра
Значение
TTR-01D-XX
TTR-01F-XX
Напряжение питания
230 В, частота 50 Гц
Потребляемая мощность
не более 2ВА
Количество выходов для подключения устройств с
1
трехпозиционным управлением
Количество выходов для управления насосами
2
Максимальные значения параметров выхода
250 VAC, 6 A (cos φ=1), 2 A (cos φ=0,4)
Количество подключаемых термодатчиков
(1-4)*
Тип датчика температуры
DS 1820, DS 18B20
Pt 500
Диапазон измеряемых температур
от - 50 °С до +125 °С
от - 50 °С до +160 °С
Разрешающая способность (измерения)
1 °С
0,1 °С
Дискретность задания температуры
1 °С
Количество дискретных входов
4
3
Параметры дискретного входа (тип)
“сухой контакт, “открытый коллектор
Датчик защиты насосов от “сухого хода
Есть
Датчик неисправности насоса
Есть
Длительность временного графика
1 неделя
Дискретность задания времени
1 ч
Глубина архива
1 месяц
Условия эксплуатации:
- температура окружающего воздуха
от +5 до +50 °С
- относительная влажность воздуха при +35 °С
до 80 %
Тип интерфейса и протокол связи
RS 485, ModBus-RTU
Скорость обмена
2400 ... 115200 бит/сек
Степень защиты корпуса
IР 20
Габаритные размеры
(90х70х65) мм
Масса, не более
0,35 кг
Примечание - * Тип и количество термодатчиков зависит от объекта управления и
согласовывается при оформлении заказа.
Номера программ и выполняемые основные функции
Номер программы
Основные функции
1
Управление одним контуром системы отопления
- регулирование температуры теплоносителя в зависимости от температуры наружного воздуха;
- защита системы отопления от замораживания;
- снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры, по заданной временной программе).
02
Управление одним контуром ГВС
- поддержание температуры горячей воды по заданной температурной уставке;
- снижение температуры (или отключение) с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- управление двумя насосами (защита от отсутствия теплоносителя, автоматический ввод резервного насоса в случае неисправности основного, попеременная работа насосов с целью обеспечения равномерного износа, управление включением насоса по датчику температуры, по заданной временной программе).
04
Управление системой подпитки
- управление трёхпозиционным (двухпозиционным) клапаном и насосами
- для поддержания давления в контуре отопления;
- защита насосов от отсутствия теплоносителя;
- автоматический ввод резервного насоса в случае неисправности основного;
- попеременная работа насосов с целью обеспечения равномерного износа.
Обозначение при заказе
В зависимости от функционального назначения (номера программы), типа подключаемых термодатчиков многофункциональный модуль управления TTR-01 имеет модификации, пример обозначения которых при заказе приведен ниже.
TTR-01 X-УУ-220
Где:
TTR-01 - Наименование изделия: Многофункциональный модуль управления TTR-01
X - Тип датчика температуры:
А - Pt 500;
D - DS 1820, DS 18B20.
УУ - Номер программы:
01 - управление одним контуром системы отопления;
02 - управление одним контуром ГВС;
04 - управление системой подпитки.
220 - Напряжение питания 220 В 50Гц.
Примечание – При заказе в комплекте поставки необходимо указывать датчики температуры с указанием их количества и типа в соответствии с функциональным назначением модуля управления TTR-01.
НАПРИМЕР:
Модуль управления TTR-01 с датчиком температуры DS 1820 для управления контуром ГВС
TTR-01 D-02-220 - 1шт
Датчик температуры DS 1820 - 1шт
