Комплект термопреобразователей платиновых разностных КТПТР-01. Датчики температуры

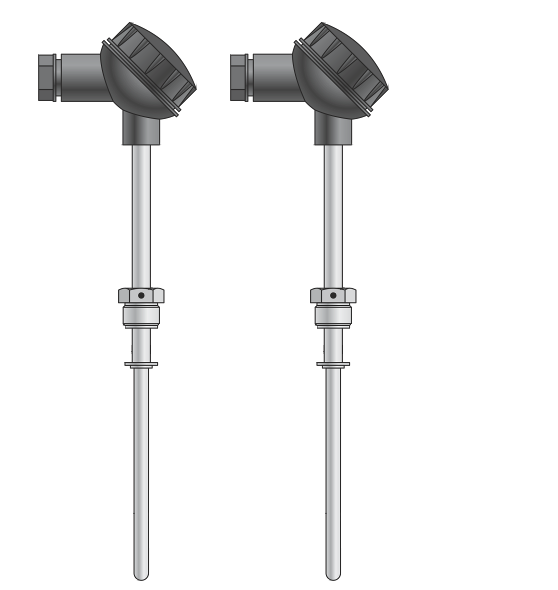

Комплект термопреобразователей платиновых разностных КТПТР-01

Диапазон измерения температур ........................... 0 - 180 °С;
Диапазон измерения разности температур ........... 0 - 180 °С;
Условное давление ............................................... до 6,3 МПа;
Диаметр монтажной части ......................................... 6 - 8 мм;
Длина монтажной части ........................................ 60 - 400 мм;
Срок службы КТПТР-01 ................................... не менее 12 лет;
Межповерочный интервал........................................... 4 года.

Конструкция, принцип работы

КТПТР-01 состоит из двух и более термометров сопротивления или чувствительных элементов из платины технических.

Принцип работы КТПТР-01 основан на зависимости электрического сопротивления двух подобранных по сопротивлению и температурному коэффициенту термометров сопротивления от измеряемой температуры.

Для защиты чувствительного элемента от непосредственного контакта с измеряемой средой и для монтажа КТПТР-01 на трубопровод используется защитная гильза ГЗВ-6,3-8.

Технические характеристики

Тип и вид исполнения	Защитная арматура (материал)	Головка (материал)	Степень защиты от пыли и влаги	Диапазон измеряемых температур (°С)	Диапазон измеряемой разности температур (°С)	Показатель тепловой инерции (сек)	Условное давление (МПа)
КТПТР-01	12Х18Н10Т	полиамид	IP65	от 0 до 180	от 0 до 180	10 (d=6 мм) 15 (d=8 мм)	6,3

Таб. 1. Основные технические характеристики КТПТР-01

Тип и вид исполнения	НСХ	Класс термометров	Класс комплекта	Диаметр монтажной части d, (мм)	Длина монтажной части L, (мм)
КТПТР-01	100П, Pt100, Pt500, Pt1000	АА	1	6	60, 80, 100
				8	60, 80, 100, 120, 160, 200, 250, 320, 400
		А	2	6	60, 80, 100
				8	60, 80, 100, 120, 160, 200, 250, 320, 400
	500П	АА	1	8	100, 120, 160, 200, 250, 320, 400
		А	2

Таб. 2. Базовые варианты исполнения КТПТР-01

Примечание:
- с КТПТР-01 применяются защитные гильзы ГЗ-6,3-8-L с внешней резьбой М20х1,5 или ГЗ-6,3-8-L(G1/2") с внешней резьбой 1/2";
- масса термопреобразователей комплекта от 0,4 до 0,66 кг в зависимости от длины;
- минимальная глубина погружения КТПТР-01: не менее длины монтажной части при ее длине до 120 мм, 120 мм для длины монтажной части 120-400 мм.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации КТПТР-01 - 18 месяцев с момента ввода в эксплуатацию

Габаритные и установочные размеры
