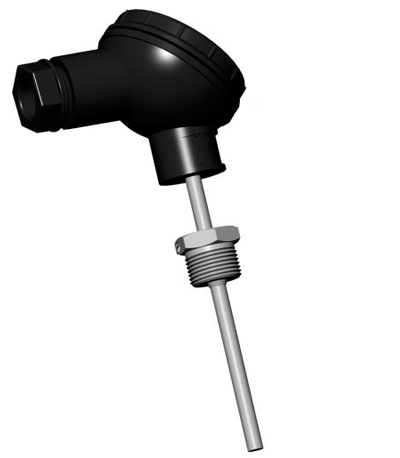

Диапазон измерения температур ................... от 0 до +160 °С,
от -50 до +180 °С, от -50 до +400 °С;
Диаметр защитной арматуры ..................................... 6 - 8 мм;
Длина монтажной части......................................... 60 - 160 мм;
Класс точности............................................................. A или B;
Межповерочный интервал............................................ 4 года.

Конструкция, принцип работы

Принцип действия ТСП-Н основан на зависимости электрического сопротивления от температуры.

Чувствительный элемент ТСП-Н представляет собой биполярную намотку из платиновой проволоки или подобную конструкцию, сформированную методом напыления (пленочную конструкцию) на диэлектрик, имеет оболочку из керамики, либо из окиси алюминия, либо из фторопласта в зависимости от диапазона измеряемых температур, помещен в защитную арматуру (оболочку) и включен в электрическую цепь термопреобразователя.

Выводы ТСП-Н выполняются в зависимости от диапазона измеряемых температур: из медного, медно-никелевого, никелевого проводов, присоединяемых к элементу чувствительному тугоплавким припоем. Элемент чувствительный и выводы засыпаются окисью алюминия, окисью магния и помещаются в керамические изоляторы, в зависимости от диапазона измеряемых температур.

Выводы ТСП-Н выведены на клеммную колодку и закреплены механически.

Технические характеристики

Таб. 1. Основные технические характеристики ТСП-Н

ТСП-Н монтируется на трубопровод при помощи гильз защитных и бобышек приварных или непосредственно при помощи соответствующих крепежных элементов самого термопреобразователя в зависимости от варианта исполнения крепежного элемента.
