Диапазон измерения температур ............................. 0 - 160 °С;
Диаметр защитной арматуры ........................................ 6, 8 мм;
Длина рабочей части ............. 60, 80, 100, 120, 160, 200, 250 мм;
Нормированная статическая характеристика ..... Pt100, Pt500;
Класс точности .............................................................. A или B;
Межповерочный интервал............................................. 4 года.

Конструкция, принцип работы

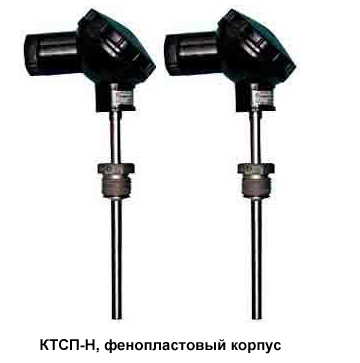

Комплект термопреобразователей сопротивления платиновых КТСП-Н в исполнении - фенопластовый корпус, представляет собой фенопластовый кожух с отвинчивающейся крышкой, защитной трубкой из нержавеющей стали, в которую помещен чувствительный элемент и сальниковым вводом для кабеля.

Электрическое соединение чувствительного элемента с винтами для подключения внешнего кабеля выполнено по 2-х, 3-х или 4-х проводной схеме.

Технические характеристики

Таб. 1. Основные технические характеристики КТСП-Н

КТСП-Н монтируется на трубопровод при помощи защитных гильз и приварных бобышек или непосредственно при помощи соответствующих крепежных элементов самого термопреобразователя в зависимости от варианта исполнения крепежного элемента.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации КТСП-Н - 18 месяцев с момента ввода в эксплуатацию.
