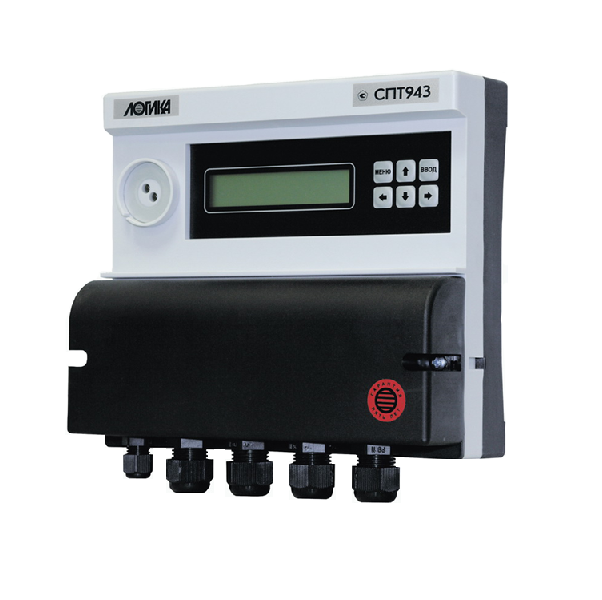

Диапазон показаний ... 0 - 1,6 МПа (давление), -50 - +175 °С (температура), 0 - 99999 м3/ч (расход), 0 - 99999999 м3/т/ГДж (объем, масса, тепловая энергия);
Интерфейсы....................... RS-232C, оптический порт IEC1107;
Скорость обмена с внешними устройствами... до 19200 бит/с;
Межповерочный интервал .......................................... 4 года;
Габаритные и установочные размеры .......... 208x206x87 мм;
Средний срок службы ................................................... 12 лет.

Функциональные характеристики

- измерение объема, объемного расхода, температуры и давления;
- вычисление количества тепловой энергии, массы и средних значений температуры и давления;
- ввод настроечных параметров и показания текущих, архивных и настроечных параметров;
- ведение календаря, времени суток и учет времени работы;
- обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры;
- подключаемые датчики: шесть термопреобразователей сопротивления 100 П; четыре преобразователя давления с выходным сигналом 4 - 20 мА; шесть преобразователей расхода с числоимпульсным выходным сигналом частотой до 1000 Гц;
- формирование двухпозиционного выходного сигнала по результатам диагностики;
- архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу;
- возможность измерения температуры холодной воды и температуры наружного воздуха;
- расширенная система диагностики - выбор алгоритмов обработки нештатных ситуаций;
- регистрация внешних событий, например, пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа;
- емкое табло - две строки по 20 символов, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов;
- коммуникация с внешними устройствами (компьютер, накопитель АДС90) осуществляется через IEC1107- и RS232C-совместимые порты;
- вывод отчетов на принтер (с помощью адаптера АПС45);
- обеспечение передачи данных по технологии GPRS или СSD (HSCSD) при работе тепловычислителя с GSM-модемами;
- скорость обмена 19200 бит/с;
- ограничение доступа через RS232C-совместимый порт посредством механизмов авторизации и шифрования;
- возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.

Входные, выходные сигналы и диапазоны

Измерительная информация поступает на тепловычислитель СПТ943 от датчиков в виде электрических сигналов, перечень которых составляют:
- шесть числоимпульсных сигналов, соответствующих объему, каждый из которых может быть низкочастотным с диапазоном изменения 0-18 Гц или высокочастотным с диапазоном 0-1000 Гц. Низкочастотные сигналы формируются дискретным изменением сопротивления (замыкания-размыкания) выходной цепи датчика объема. Сопротивление цепи в состоянии "замкнуто" - менее 1 кОм, в состоянии "разомкнуто" - более 500 кОм. Длительность импульса (состояние "замкнуто") - не менее 0,5 мс, паузы (состояние "разомкнуто") – не менее 12,5 мс. Высокочастотные сигналы формируются дискретным изменением напряжения выходной цепи датчика. Выходное сопротивление цепи не более 1 кОм. Низкий уровень сигнала (импульс) - не более 0,5 В, высокий уровень (пауза) - не менее 3 и не более 5 В. Длительности импульса и паузы не менее 0,5 мс;
- четыре сигнала силы тока 4-20 мА, соответствующих давлению;
- шесть сигналов сопротивления, соответствующих температуре от минус 50 до 175 ºС.

Кроме перечисленных, СПТ943 воспринимает один дискретный сигнал, соответствующий внешнему событию (например, отключению питания датчиков, срабатывание охранной сигнализации). Этот сигнал формируется внешним устройством в виде дискретного изменения напряжения. Высокий уровень сигнала лежит в диапазоне от 5 до 24 В, низкий уровень не более 1,0 В; входное сопротивление тепловычислителя СПТ943 по дискретному входу - 4,7 кОм.

По результатам контроля входных сигналов, измеряемых и вычисляемых параметров СПТ943 формирует выходной дискретный сигнал путем замыкания-размыкания выходной цепи. СПТ943 сигнализирует о наличии каких-либо нарушений - нештатных ситуаций, выявленных при контроле, при этом факту нарушения соответствует замкнутое состояние цепи, которое поддерживается в течение всего времени, пока имеет место нарушение. Остаточное напряжение выходной цепи в состоянии "замкнуто" не превышает 2 В, ток утечки в состоянии "разомкнуто" - 0,01 мА. Предельно допустимые параметры коммутируемой нагрузки - 24 В, 200 мА постоянного тока.

Интерфейсы

Тепловычислитель СПТ943 может быть подключен к устройствам обмена данными по интерфейсу RS-232C или через оптический порт IEC1107. К одному порту RS-232C внешнего устройства может быть подключено до трех тепловычислителей одновременно.

Оптическое подключение СПТ943 к внешним устройствам осуществляется с помощью адаптера АПС70 или ему аналогичного.

Рис. 1. Подключение одиночного СПТ943 к компьютеру по интерфейсу RS-232С

Рис. 2. Подключение группы СПТ943 к компьютеру по интерфейсу RS-232С

Примечание
- подключение СПТ943 к внешним устройствам, находящимся на удалении более 100 м рекомендуется осуществлять через адаптер АПС45. В этом случае общее число тепловычислителей в группе может достигать десяти. Суммарная длина линии связи - до 2 км.

Диапазон показаний

- 0-1,6 МПа (0-16 кгс/см², 0-16 бар) - давление;
- (-50...175) ºС - температура;
- (0...175) ºС - разность температур;
- 0-99999 м³/ч - расход;
- 0-99999999 - объем [м³], масса [т], тепловая энергия [Гкал, ГДж, MWh];
- 0-99999999 ч - время.

Классификационные параметры моделей

Метрологические характеристики

Пределы погрешности при измерении:
 - расхода (относительная)  ± 0,05 %;
 - температуры (абсолютная)  ± 0,15 °С;
 - разности температур (абсолютная)  ± 0,03 °С;
 - давления (приведенная)  ± 0,1 %;
 - времени (относительная)  ±0,01 %.
Пределы погрешности при вычислении:
 - количества тепловой энергии и массы (относительная)  ± 0,02 %;
 - объема (относительная)  ± 0,01 %.

Эксплуатационные характеристики

- температура окружающего воздуха - от минус 10 до 50 °С;
- относительная влажность - 95 % при 35 °С;
- степень защиты от пыли и воды - IP54;
- питание - от литиевой батареи (возможность замены без демонтажа) или от внешнего источника 12 В.

Габаритные и установочные размеры

- 208x206x87 мм;
