Диапазон показаний ... 0 - 1000000 м3/ч (расход), 0 - 30 МПа (давление), 0 - 150 °С (температура воды), 100 - 300 °С (температура насыщенного пара); 0 - 1000000000 м3/т/ГДж (объем, масса, тепловая энергия);
Интерфейсы............................. RS-232, RS-485, CENTRONICS;
Межповерочный интервал .......................................... 4 года;
Габаритные и установочные размеры .......... 225х80х180 мм;
Средний срок службы ................................................... 15 лет.

Функциональные характеристики

- 2-строчный алфавитно-цифровой ЖКИ с подсветкой;
- 8-кнопочная клавиатура;
- используемые трубопроводы свободно конфигурируются под любую схему теплопотребления (в том числе учет на источнике) под любое количество потребителей (в пределах 8);
- возможность расширения диапазона измерения расхода путем использования двух расходомеров переменного перепада на одном трубопроводе;
- ВКТ-5 работает с датчиками с выходными сигналами, пропорциональными расходу, перепаду или корню квадратному из перепада;
- ВКТ-5 работает со всеми видами теплоносителей (вода, насыщенный и перегретый пар);
- архив часовой, суточный, нарастающим итогом, нештатных ситуаций с возможностью удобного просмотра;
- отображение текущих температур, расходов, давлений;
 - регистрация нештатных ситуаций в работе системы теплопотребления и выходов параметров теплоносителя за установленные допуски (при этом режим обработки информации программируется с клавиатуры);
- возможность распечатывать готовые отчеты на принтер;
- питание обеспечивается от сети переменного тока 220 В;
- при отсутствии напряжения питания ВКТ-5 обеспечивает регистрацию времени его отсутствия и сохранение измерительной и настроечной информации;
- регистрация показаний результатов измерений;
- глубина архивации часовых и суточных параметров теплоносителя не менее 45 суток;
- срок хранения архива и параметров настройки при отключении питания не ограничен.

Конструкция, принцип работы

ВКТ-5 выполнен в пластмассовом ударопрочном корпусе, состоящем из двух частей (верхней и нижней). Конструкция корпуса обеспечивает степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254.

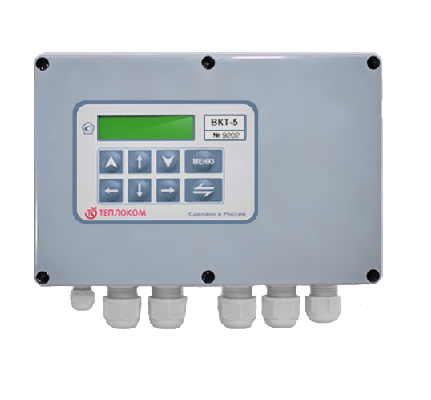

Рис. 1. Конструкция ВКТ-5

Внутри корпуса расположены плата микропроцессора с ЖК–дисплеем (верхняя часть корпуса), доступ к которой ограничивается защитным шильдиком и плата клеммников (нижняя часть корпуса).

ЖК–дисплей представляет собой двухстрочный 16–ти разрядный индикатор, представляющий всю необходимую оператору информацию в доступном для него виде. Управление дисплеем осуществляется при помощи кнопок клавиатуры, расположенных на лицевой панели корпуса.

Принцип работы ВКТ-5 основан на непосредственном преобразовании сигналов датчиков в информацию об измеряемых параметрах теплоносителя с последующим вычислением количества тепловой энергии.

На основе ВКТ-5 можно построить до двух систем автоматического регулирования параметров теплопотребления. Регулятор предназначен для вычисления управляющего воздействия, которое система управления посредством исполнительного устройства оказывает на объект для достижения поставленной цели управления. Функции регулятора в системе выполняет ВКТ-5. В качестве исполнительного устройства могут использоваться регулирующий клапан или регулируемый гидроэлеватор.

Каждый регулятор формирует управляющее воздействие на двух выходах управления. Управляющие сигналы имеют напряжение TTL-уровня и подаются на исполнительное устройство через блок сопряжения (например, БУ-2).

Регуляторы работают независимо, позволяя:
- регулировать температуру воздуха в помещении;
- регулировать давление или перепад давления;
- регулировать расход;
- регулировать температуру ГВС.

Интерфейсы

- интерфейс RS-232 позволяет подключать компьютер, модем, принтер, пульт для считывания архивов и переноса их на компьютер;
- интерфейс RS-485 позволяет объединить приборы в сеть при подключении к компьютеру;
- интерфейс CENTRONICS позволяет подключать принтер.

Подключаемые датчики

- 8 каналов измерения температуры (ТСМ/ТСП -50, 100, 500);
- 8 каналов измерения тока (0-5, 4-20, 0-20 мА);
- 8 каналов измерения частоты (до 1000 Гц).

Технические характеристики

Таб. 1. Пределы допускаемых значений погрешностей ВКТ-5 при измерении, вычислении и преобразовании входных сигналов в показания измеряемых величин в рабочих условиях

Таб. 2. Диапазоны преобразования ВКТ-5 входных сигналов в показания измеряемых величин

Эксплуатационные характеристики

ВКТ-5 предназначен для эксплуатации в рабочих условиях:
- температура окружающего воздуха в диапазоне от 5 до 50 °С;
- относительная влажность воздуха до 95 % при температуре 35 °С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- переменное частотой 50 Гц магнитное поле с напряженностью до 400 А/м;
- механическая вибрация частотой 5–25 Гц с амплитудой смещения до 0,1 мм;
- мощность, потребляемая от сети переменного тока, не превышает 5 ВА;
- масса ВКТ-5 не более 1,5 кг;
- установленная безотказная наработка ВКТ-5 не менее 80000 ч;
- средний срок службы ВКТ-5 не менее 15 лет.

Гарантийный срок эксплуатации

- гарантийный срок эксплуатации ВКТ-5 - 6 лет.

Схемы подключения

Схема. 1. Схема подключения управляющих входов переключаемых расходомеров
и блоков управления исполнительными механизмами (ИМ)

Схема. 2. Схемы подключения устройств по RS485
и светодиода сигнализации о наличии НС

Схема. 3. Схемы подключения кабеля к компьютеру
