Диапазон показаний ... 0 - 1000000 м3/ч (расход), 0 - 1,6 МПа (давление), 0 - 180 °С (температура воды), 0 - 100000000 (объем (м3), масса (т) воды), 0 - 10000000 Гкал (тепловая энергия);
Интерфейсы.................................................... RS-232, RS-485;
Межповерочный интервал .......................................... 4 года;
Габаритные и установочные размеры .......... 140х100х64 мм;
Средний срок службы ................................................... 15 лет.

Функциональные характеристики

- настройка на условия применения с лицевой панели;
- защита от несанкционированного вмешательства в работу ВКТ-7;
- выбор практически любой типовой схемы расположения трех водосчетчиков в каждой из систем ТВ1 и ТВ2;
- выбор практически любой типовой формулы вычислений общего теплопотребления в каждой из систем ТВ1 и ТВ2;
- просмотр архивов с лицевой панели ВКТ-7;
- настройка даты окончания отчетного месяца в месячном архиве;
- контроль и выбор алгоритма учета при отключении сетевого питания водосчетчиков;
- контроль и выбор алгоритма учета при срабатывании установок на среднечасовой расход воды в трубопроводах системы;
- контроль и выбор алгоритма учета при срабатывании установок на небаланс масс воды в трубопроводах системы;
- контроль и выбор алгоритма учета при отрицательных слагаемых формулы вычисления общего теплопотребления системы;
- возможность переключения учета на летний режим теплопотребления;
- возможность измерений давления воды в трубопроводах системы;
- возможность измерений температуры холодной воды;
- настройка интервала времени при печати отчета на принтере;
- настройка интервала времени при копировании архива в НП (накопительный пульт);
- дополнительная батарея для питания ультразвуковых расходомеров.

Конструкция, принцип работы

Вычислитель ВКТ-7 состоит из двух частей: верхней и нижней (основания). Внутри верхней части расположен модуль, на котором размещены электронные компоненты, индикатор, клавиатура, входные разъемы, литиевая батарея и переключатель доступа к настроечным параметрам.

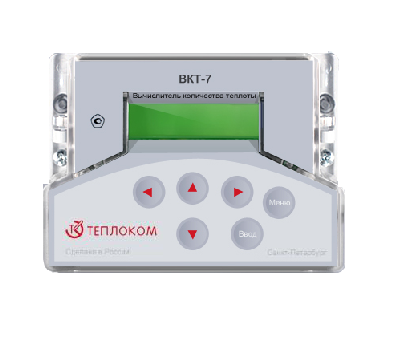

Рис. 1. Конструкция тепловычислителя ВКТ-7

Доступ к разъемам внешних цепей и к переключателю доступа, разрешающему ввод настроечных параметров, открывается с противоположной стороны снятой крышки. Кабельные вводы (резиновые манжеты или гермовводы – по заказу) устанавливаются на нижней стенке основания корпуса.

Внутри основания устанавливается плата интерфейса. По умолчанию ВКТ-7 поставляется с интерфейсом RS232С (дополнительно могут быть установлены платы интерфейса RS485/RS232 или Ethernet).

Вилка стандартного разъема DB9М интерфейса RS232С находится на нижней стенке основания и доступна без снятия крышки. Внутри корпуса могут быть установлены дополнительная батарея для питания ультразвуковых датчиков расхода с напряжением 3,6 В и номинальной емкостью 7 А·ч или сетевой блок питания.

Принцип работы ВКТ-7 основан на преобразовании входных сигналов в показания соответствующих физических величин. Сигналы подвергаются аналого-цифровому преобразованию с назначаемым периодом измерений. Полученные коды служат для вычисления показаний текущих температур и давлений.

На основании параметров входных сигналов производится расчет измеряемых величин:
- среднеарифметических архивных показаний температуры и давления;
- средневзвешенных часовых архивных показаний температуры;
- часовых архивных показаний объема;
- показаний объемного расхода.

ВКТ-7 архивирует 1152 часовых, 128 суточных и 32 месячные записи и итоговые показания результатов измерений и диагностики параметров теплоснабжения.

Вывод текущих и архивных показаний обеспечивается на двухстрочном табло.

Интерфейсы

Информация представляется на индикатор и внешние (принтер, ПЭВМ, модем) устройства посредством интерфейса RS-232 или RS-485.

Характеристики встроенного интерфейса RS232 или RS485:
- скорость обмена - 1,2; 2,4; 4,8; 9,6 и 19,2 кбит/с;
- количество бит данных - 8;
- количество стартовых бит - 1;
- количество стоповых бит - 1 - RS485, 2 - RS232;
- контроль четности - нет;
- управление потоком - нет.

Дополнительные сигналы

- счетный импульсный вход для подключения электросчетчика или водосчетчика;
- вход сигнализации (охранная, пожарная);
- телеметрический выход – формирование импульсного сигнала при превышении выбранной величины заданного значения;
- выход ALARM – вывод диагностируемых ситуаций на внешний индикатор.

Подключаемые датчики

- однотипные термопреобразователи сопротивления: 100П, Pt100, 100М, 500П и Pt500;
- преобразователи объема с импульсным выходом: пассивным - до 16 Гц и потенциальным – до 1000 Гц. Цена импульса: 0,0001 - 10000 литров;
- преобразователи избыточного давления с сигналом 4-20 мА.

Технические характеристики

Таб. 1. Измеряемые ВКТ-7 величины

Таб. 2. Функциональные возможности моделей ВКТ-7

Метрологические характеристики

Относительная погрешность показаний ВКТ-7 не более:
- тепловой энергии ± (0,1 + 3/Δt) %;
- массы ± 0,1 %;
- времени ± 0,01 %;
Абсолютная погрешность показаний не более:
- разности температур ± 0,03 °С;
- температуры ± 0,1 °С;
- объема ± 1 ед. мл. разряда показаний;
- приведенная погрешность показаний давления не более ± 0,25 %.

Эксплуатационные характеристики

ВКТ-7 предназначен для эксплуатации в рабочих условиях:
- температура окружающего воздуха от минус 10 до 50 °С;
- атмосферного давления в диапазоне от 84 до 106,7 кПа;
- относительная влажность окружающего воздуха при 35 °С - 95 %;
- напряженность внешнего переменного магнитного поля частотой 50 Гц не более 400 А/м;
- вибрации частотой (10-55) Гц и амплитудой смещения до 0,35 мм;
- степень защиты корпуса от проникновения пыли и воды IP54;
- масса не более 0,75 кг;
- средний срок службы 12 лет;
- установленная безотказная наработка 75000 ч.

Гарантийный срок эксплуатации

- гарантийный срок эксплуатации ВКТ-7 - 6 лет.

Схемы подключения

Схема. 1. Схема подключения ВКТ-7 к компьютеру по интерфейсу RS232С

Схема. 2. Схема подключения к ВКТ-7 принтера LX-300+ с интерфейсом RS232

Схема. 3. Схема подключения к ВКТ-7 модема
