Наименование изделия: Квартирный теплосчетчик Карат-Компакт

Диаметры: Ду15, Ду25 мм

Номинальный расход: 0,6; 1,5; 2,5 м3/час

Сигнальные выходы: ипульсный, коммуникационный выход M-bus (опционально)

Варианты установки на трубопровод: подающий или обратный*

*-модификации отличаются алгоритмом вычисления, и могут быть изменены только в заводских условиях. Этот факт надо учитывать при заказе.

Максимальное давление, МПа: 1,6

Межповерочный интервал, лет: 5

Назначение: Квартирный теплосчетчик Карат-Компакт предназначен для коммерческого учета тепла в квартирах, коттеджах, офисах и т.д. Теплосчетчик обладает современным дизайном и невысокой ценой. Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры – беспроблемную встраиваемость в тесных местах.

Гарантия: 48 месяцев

• Техническое описание
• Документация

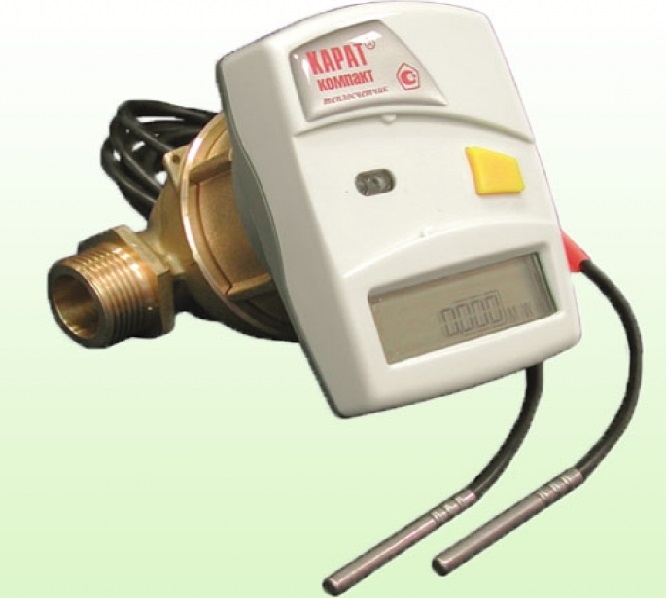

Квартирный теплосчетчик Карат-Компакт

НАЗНАЧЕНИЕ: Теплосчетчик КАРАТ-Компакт предназначен для коммерческого учета тепла в квартирах, коттеджах, офисах и других зданиях с закрытой системой теплоснабжения.

ОПИСАНИЕ: Теплосчетчик выполнен в виде разборного моноблока, включающего проточную и измерительную части. Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры – беспроблемную встраиваемость в тесных местах.

Проточная часть (элемент EAS) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок. Дополнительно проточная часть укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа теплосчетчика запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.

Особенности в конструкции измерительной части теплосчетчика - основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.

Высококачественные немецкие комплектующие теплосчетчиков - залог достойного качества при выгодной цене. В производстве теплосчетчиков КАРАТ-Компакт используются детали, изготовленные с применением современной техники литья под давлением, износо- и коррозионностойких материалов, что дает высокую эксплуатационную надежность.

ИСПОЛНЕНИЯ: Квартирные теплосчетчики карат-компакт имеют различные модификации:

1) Корпус теплосчетчика карат-компакт бывает двух исполнений: моноблок (Карат-Кампакт МБ) и с выносным вычислителем (до 60 см, Карат-Компакт СП);

2) Монтаж квартирного теплосчетчика осуществляется в подающий (модификация ПТ) или обратный трубопровод (модификация ОТ)*

* модификации отличаются алгоритмом вычисления, и могут быть изменены только в заводских условиях. Этот факт надо учитывать при заказе.

3) Теплосчетчики Карат-компакт подразделяются по номинальным расходам 0,6; 1,5; 2,5 м3/ час и диаметру трубопровода Ду15, Ду20.

 МОНТАЖ: Для упрощения монтажа рекомендуется использовать специальный шаровый кран, в устройстве которого предусмотрено гнездо для второго термопреобразователя (для первого термопреобразователя гнездо расположено внутри EAS-элемента).

Теплосчетчики Карат-Компакт устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от 5 до +55 °С, и относительной влажностью не более 80%.

К теплосчетчику должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки теплосчетчика должно гарантировать его эксплуатацию без возможных механических повреждений.

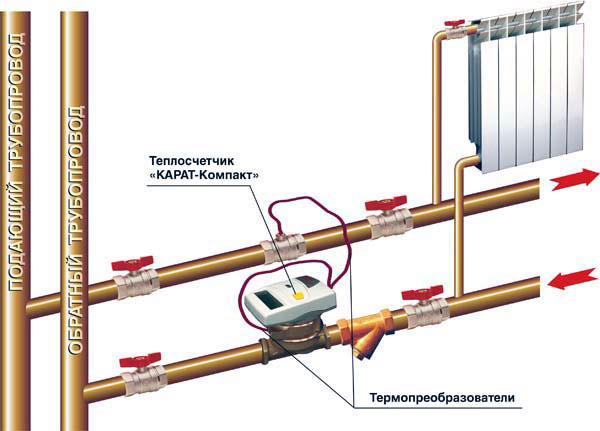

Монтаж теплосчетчика КАРАТ-Компакт в обратный трубопровод.

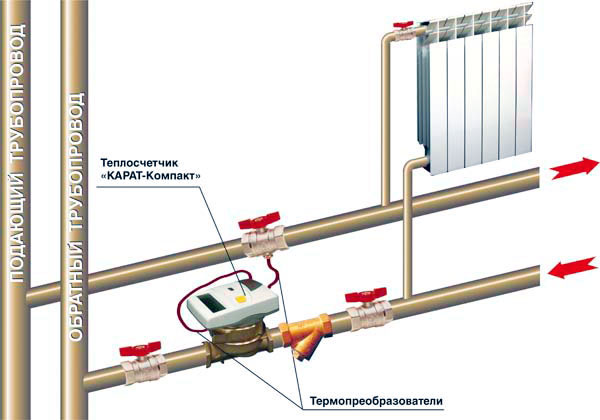

Термопреобразователь установлен в тройник
