Функциональные характеристики
- ведение календаря, регистрация времени наработки;
- представление на табло текущих значений измеряемых величин;
- регистрация в энергонезависимых архивах, представление на табло среднечасовых, среднесуточных значений расхода, температуры, разности температур, разности масс, давления, итоговых значений объема, массы, количества теплоты (тепловой энергии) и времени наработки;
- регистрация технологических параметров, формирование сигналов управления исполнительными механизмами в системах автоматического регулирования теплопотребления;
- диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы при наличии диагностируемых ситуаций;
- представление измерительной, диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Centronics.
Конструкция, принцип работы
В составе ТСК5 применяются следующие средства измерений: вычислитель количества теплоты ВКТ-5, преобразователи расхода (расходомеры, счетчики), термопреобразователи сопротивления и их комплекты, преобразователи давления, типы которых приведены в таблице:
Исполнение теплосчетчика
Тип
преобразователя расхода
Тип термопреобразователей
сопротивления и их комплектов
Тип
преобразователей давления
ТСК5-1
ПРЭМ
ТСК5-2
ЭМИР-ПРАМЕР-550
ТСК5-3
МастерФлоу
ТСК5-4
ВЗЛЕТ ЭР
КТПТР
ТСК5-5
УРСВ «ВЗЛЕТ МР»
ТСП-Н, ТСПТВХ
ПДТВХ-1
ТСК5-6
US 800
КТСПТВХ-В, ТПТ-1
СДВ
ТСК5-7
SONO 1500 CT
КТСП-Н
ЭЛЕМЕР-100
ТСК5-8
ULTRAHEAT
КТС-Б
ТСК5-9
ВЭПС
ВЗЛЕТ ТПС
ТСК5-10
МЕТРАН-300ПР
ТЭМ 100
ТСК5-11
ВСТ
ТЭМ 110
ТСК5-12
ТЭМ
ТСК5-13
UFM-3030
ТСК5-14
ДРГ.М
Принцип действия ТСК5 основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоты.
Программное обеспечение

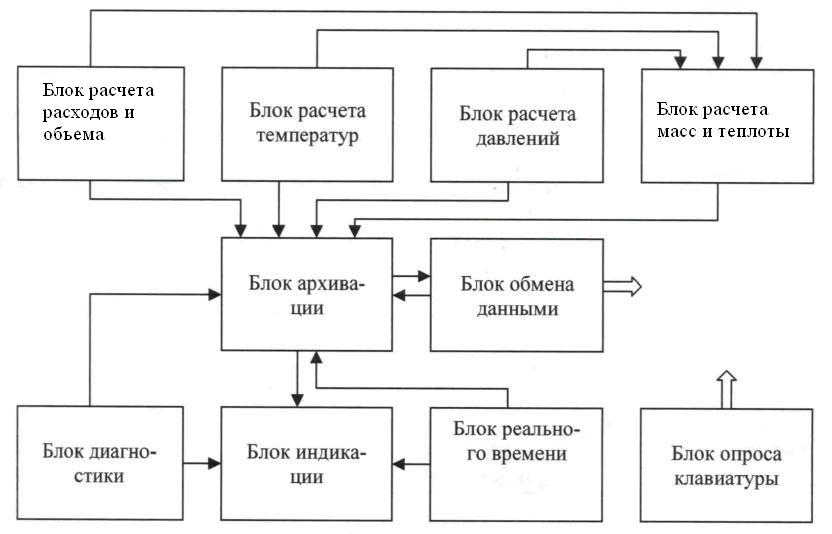

Схема 1. Программное обеспечение ТСК5
- блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;
- блок расчета температур предназначен для расчетов значений температур, их разности по результатам измерений выходных сигналов термометров сопротивления;
- блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;
- блок расчета масс, теплоты предназначен для расчетов их значений по результатам расчетов объемов, температур, разности температур, давлений;
- блок архивации предназначен для расчетов, хранения средних, итоговых значений всех измеряемых величин;
- блок обмена предназначен для вывода через последовательный порт измерительной, диагностической, настроечной информации;
- блок индикации предназначен для визуального отображения на табло вычислителя измерительной, диагностической, настроечной информации;
- блок реального времени предназначен для измерения времени работы вычислителя, времени действия диагностируемых ситуаций, ведения календаря;
- блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям, формирования диагностических сообщений;
- блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.
Технические характеристики
Измеряемая величина
Диапазон измерений
Пределы допускаемых значений
относительной погрешности, %
Количество теплоты, ГДж (Гкал)
0 - 109
±(2+4Δtmin/Δt+0,01Gв/G) класс С
±(3+4Δtmin/Δt+0,02Gв/G) класс В
Количество тепловой энергии, ГДж
0 - 109
± (1,5 + 50/ΔΘ)1)
± (2,5 + 50/ΔΘ)2)
Масса, т; объем, м3
0 - 109
± 1 1); ± 2 2)
Массовый расход, т/ч;
объемный расход, м3/ч
0 – 105
± 1 1); ± 2 2)
Температура, °С
0 – 150
± ( 0,4+0,005t) °С
(абсолютная погрешность)
Разность температур, °С
3 - 147
± (1 + 4Δtmin/Δt)
Давление, МПа (кгс/см2)
0 - 30
(0 - 300)
± 2
Таб. 1. Диапазоны измерений и пределы допускаемых значений погрешностей ТСК5 при измерении параметров воды и количества теплоты (тепловой энергии) в рабочих условиях
Примечание:
1) при применении преобразователей расхода с пределами погрешности измерений не более ± 1,0 %;
2) при применении преобразователей расхода с пределами погрешности измерений от ± 1,0 до ± 2,0 %.
Измеряемая величина
Диапазон измерений
Пределы допускаемых значений
относительной погрешности, %
Количество теплоты, ГДж (Гкал)
0 - 109
± 4
Количество тепловой энергии, ГДж
0 - 109
± (1,5 + 50/ΔΘ) 1)
± (2,5 + 50/ΔΘ) 2)
Масса, т; объем, м3
0 - 109
± 11); ± 2 2)
Массовый расход, т/ч;
объемный расход, м3/ч
0 – 105
± 11); ± 2 2)
Температура, °С
100 - 500
± ( 0,4+0,005t) °С
(абсолютная погрешность)
Давление, МПа (кгс/см2)
0 - 30
(0 - 300)
± 2
Таб. 2. Диапазоны измерений и пределы допускаемых значений погрешностей ТСК5 при измерении параметров пара и количества теплоты (тепловой энергии) в рабочих условиях
Примечание:
1) при применении преобразователей расхода с пределами погрешности измерений не более ± 1,0 %;
2) при применении преобразователей расхода с пределами погрешности измерений от ± 1,0 до ± 2,0 %.
Эксплуатационные характеристики
- температура окружающего воздуха в диапазоне от 5 до 50 °С;
- относительная влажность воздуха не более 95 % при температуре до 35 °С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более 0,1 мм;
- переменное частотой 50 Гц магнитное поле напряженностью не более 40 А/м;
- электропитание от сети переменного тока напряжением 220 В частотой 50 Гц
