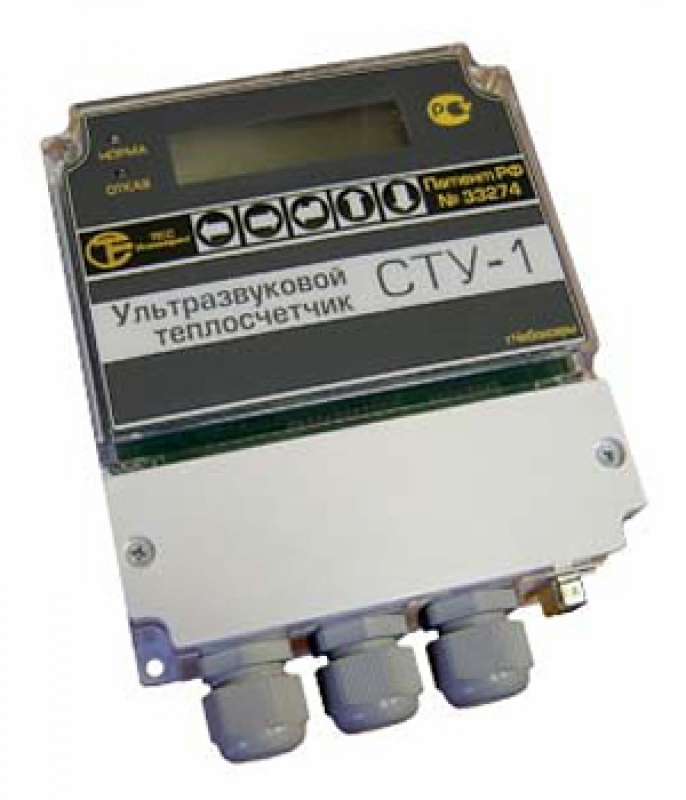

Ультразвуковой теплосчетчик СТУ-1 модель 2предназначен для одновременного измерения количества тепловой энергии, тепловой мощности, объема, расхода, времени работы, давления теплоносителя по одному, двум независимым открытым или закрытым тепловым узлам.
СТУ-1 модель 2 применяется для учета, в том числе коммерческого, на предприятиях тепловых сетей, объектах промышленного и бытового назначения.
Диапазон измерения температур ............... 15 - 105 °C
(опция 15 - 180 °C);
Условное давление .................................... до 1,6 МПа;
Номинальный расход .............................. 0,6 - 2,5 м3/ч;
Порог чувствительности .................................... 0,2 °C;
Интерфейсы ........... IEC 870, M-Bus, импульсный выход;
Присоединение к трубопроводу .................. резьбовое;
Межповерочный интервал.................................. 4 года.
ОписаниеХарактеристикиДокументация
Функциональные характеристики
- измерение количества тепловой энергии, объемного расхода, объема, температуры, давления теплоносителя в двух трубопроводах, дополнительно измерение объемного расхода и объема теплоносителя (воды) еще в четырех трубопроводах, а так же индикацию массового расхода, массы теплоносителя;
- ведение архива среднедвухминутных, среднечасовых, среднесуточных, итоговых значений параметров теплоносителя по всем трубопроводам, ведение архива нештатных ситуаций, времени корректной, некорректной наработки теплосчетчиков;
- регистрация, передача указанной информации посредством принтера, модема, пульта съема информации, ПЭВМ типа IBM;
- архивирование подвухминутного, почасового, посуточного, месячного количества тепловой энергии, объема, массы теплоносителя, прошедшего через трубопроводы с нарастающим итогом времени работы для одного или двух тепловых вводов: подвухминутный (720 двухминутных интервалов); почасовой (1024 часа); посуточный (280 суток); месячный (24 месяца).
Конструкция, принцип работы
Плата аналоговая расходомерной части теплосчетчика СТУ-1 модель 2 формирует мощные импульсы, поступающие на пьезоэлектрические преобразователи ПЭП1 (ПЭП3). Задержанные сигналы, полученные от пьезоэлектрических преобразователей ПЭП2 (ПЭП4) поступают в плату аналоговую для нормализации. Плата аналоговая формирует импульс времени задержки, преобразует его в унитарный код, который поступает в плату процессора для обработки. Затем процесс повторяется, с той разницей, что преобразователи ПЭП1 (ПЭП3) и ПЭП2 (ПЭП4) меняются местами. Преобразователи имеют гальваническую развязку с приборными цепями теплосчетчика.
Величина температуры теплоносителя, переданная преобразователями температуры ПТС1, ПТС2, ПТС3, ПТС4 в виде омического сопротивления, поступает на плату процессора, где с помощью АЦП преобразуется в последовательный цифровой код. Информация о давлении поступает от преобразователей давлении ПД1, ПД2, ПД3, ПД4 в виде аналогового сигнала 4 - 20 мА. В итоге полученная от СТУ-1 модель 2 информация о расходе, температуре, давлении используется для расчета количества тепловой энергии по соответствующему алгоритму.
Накопленная информация, значения программируемых параметров выводится на ЖКИ, интерфейсный выход RS-232 и RS-485. Два силовых выхода ПБР1(F1), ПБР2(F), используются для управления электрифицированными приводами задвижек или привода регулятора давления. Два выхода ПБР1(F1) и ПБР2(F) могут использоваться как альтернативные импульсные выходы, сигналы которых пропорциональны объемному расходу и используются для поверки на проливных установках.
Система питания СТУ-1 модель 2 имеет защиту от повышенного сетевого питания (варистор) и защиту от повышенного тока потребления (самовосстанавливающийся предохранитель).
Схема 1. Схема СТУ-1 модель 2
В состав СТУ-1 модель 2 входит электронный блок (вычислитель), включающий в себя расходомерную часть, состоящую из двухканального ультразвукового расходомера (каналы ВС1, ВС2) для измерения расхода теплоносителя, соответственно по подающему, обратному трубопроводам первого теплового ввода (ТВ1).
В зависимости от заказа в состав теплосчетчика СТУ-1 модель 2 также могут входить:
- четыре преобразователя расхода ВС3, ВС4, ВС5, ВС6 для измерения расхода теплоносителя во второй системе отопления или горячего водоснабжения, соответственно по подающему, обратному трубопроводам второго теплового ввода (ТВ2), а так же для измерения расхода горячей, холодной воды в дополнительных трубопроводах;
- четыре преобразователя температуры ПТС1, ПТС2, ПТС3, ПТС4 для измерения температуры в подающих, обратных трубопроводах тепловых вводов ТВ1 и ТВ2;
- четыре преобразователя давления ПД1, ПД2, ПД3, ПД4 для измерения давления в подающих, обратных трубопроводах тепловых вводов ТВ1 и ТВ2.
Технические характеристики
Измеряемая среда ультразвукового теплосчетчика СТУ-1 модель 2:
- вода с кинематической вязкостью от 0,198·10-6 до 1,569·10-6 м2/с с содержанием твердых веществ не более 1 % от объема, максимальной скоростью не более 10 м/с, числом Рейнольдса не ниже Re 10000, температурой до 150 °С, рабочим давлением не более 1,6 МПа, либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.
Параметр
Значение
Условный проход DN, мм
15
20
25
32
40
Макс. расход (Gнаиб), м3/ч
(3,5)
(5)
(8)
(11) 30
(17) 45
Переход. расход (Gперех), м3/ч
(0,12)
(0,24)
(0,36)
(0,44) 0,6
(0,7) 0,9
Миним. расход (Gнаим), м3/ч
(0,035)
(0,08)
(0,12)
(0,16) 0,2
(0,2) 0,3
Параметр
Значение
Условный проход DN, мм
50
65
80
100
150
200
Макс. расход (Gнаиб), м3/ч
(24) 75
127
192
300
675
1200
Переход. расход (Gперех), м3/ч
(0.9) 1,5
2,5
3,8
6
14
24
Миним. расход (Gнаим), м3/ч
(0.3) 0,5
0,9
1,3
2,0
4,5
8,0
Таб. 1-2. Диапазоны измерения объемного расхода СТУ-1 модель 2
Информация
Представление информации
Индикатор
Внешнее устройство
Количество тепловой энергии с итогом, ГДж
+
+
Объем с нарастающим итогом, м3
+
+
Масса с нарастающим итогом, т
+
+
Архив (Q, V, M, P, НС, Время отказа)
- подвухминутный (720 двухминутных интервала)
- подвухминутный (720 двухминутных интервала)
- посуточный (280 суток)
- месячный (24 месяца)
+
+
+
+
+
+
+
+
Текущий объемный расход, м3/ч
+
+
Текущий массовый расход, т3/ч
+
+
Температура теплоносителя, °С
- текущее значение
+
+
Давление теплоносителя, МПа текущее значение
+
+
Текущее время (год, месяц, число, час, мин, сек)
+
+
Время наработки с нарастающим итогом (час)
+
+
Код нештатной ситуации
- на текущее время
- журнал событий НС
+
+
+
+
Таб. 3. Вывод СТУ-1 модель 2 на индикатор и на внешнее устройство
текущей и архивной информации
Индицируемый и/или регистрируемый параметр
Диапазон
Объемный расход, м3/ч
от 0 до 99999,9
Массовый расход, т/ч
от 0 до 99999,9
Давление, МПа
от 0 до 1,6
Температура, °С
от 1 до 150
Объем, м3
от 0 до 99999999,9
Масса, т
от 0 до 99999999,9
Тепловая энергия, ГДж, (ГКалл)
от 0 до 99999999,9
Время наработки, час
166666,66
Таб. 4. Диапазоны индицируемых, регистрируемых параметров СТУ-1 модель 2
Метрологические характеристики
Характеристика
Диапазон
Допускаемая относительная погрешность СТУ-1 модель 2
при измерении расхода
±0,5 %
при измерении объема
±0,6 %
при измерении давления
±0,25 %
при измерении времени распространения УЗИ
±0,4 %
при измерении времени наработки
±0,1 %
при измерении тепловой мощности
±0,8 %
при измерении тепловой энергии при:
5 ºС ≤ ΔT ≤ 10 ºС ±1,0 %
10 ºС ≤ ΔT ≤ 20 ºС ±0,8 %
20 ºС ≤ ΔT ≤ 145 ºС ±0,6 %
Допускаемая абсолютная погрешность вычислителей при преобразовании входных сигналов, индикации температуры теплоносителя
±0,25 ºС
Допускаемая абсолютная погрешность вычислителей при преобразовании входных сигналов, индикации разности температур теплоносителя в подающем и обратном трубопроводах
± 0,1 ºС
Допускаемая погрешность вычислителей при преобразовании входных сигналов, индикации избыточного давления теплоносителей, приведенная к верхнему пределу измерений
± 0,5 %
Допускаемая относительная погрешность СТУ-1 модель 2 при давлениях от максимального до половины, при использовании датчиков давления с приведенной погрешностью в пределах ± 0,5 %
± 1,5 %
Эксплуатационные характеристики
- температура окружающей среды от плюс 5 до плюс 50 °С;
- влажность окружающей среды не более 93 % при температуре не более плюс 35 °С;
- воздействие синусоидальных вибраций по группе исполнений L3 ГОСТ 12997;
- питание СТУ-1 модель 2 осуществляется от сети переменного тока напряжением от 187 до 242 В, частотой 50 (±1) Гц с коэффициентом высших гармоник до 5 %;
- СТУ-1 модель 2 обеспечивает работоспособность при отсутствии электрической энергии в сети 220 В в течении 72 часов при условии комплектации его аккумуляторной батареей 12 В и автоматическим зарядным устройством;
- наработка СТУ-1 модель 2 на отказ составляет не менее 17000 часов;
- полный средний срок службы СТУ-1 модель 2 составляет не менее 12 лет.
Гарантийный срок эксплуатации
Гарантийный срок эксплуатации ультразвукового теплосчетчика СТУ-1 - 24 месяца со дня ввода в эксплуатацию.
Габаритные и установочные размеры
Обозначение
L, мм
D, мм

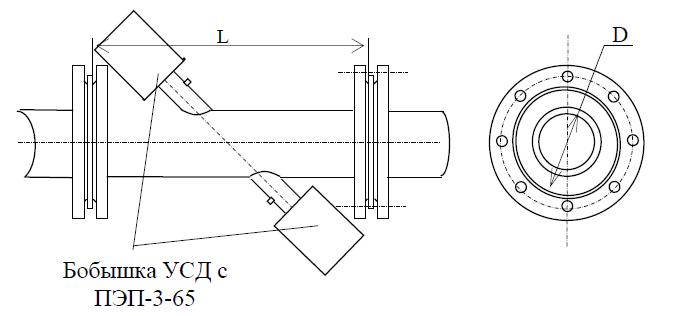

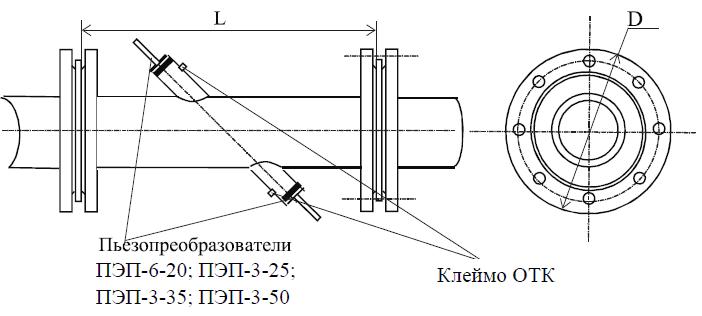

Тип ПЭП
ПП15– 032
ПП15– 040
ПП15– 050
ПП15– 065
ПП15– 080
ПП15– 100
ПП15– 150
ПП15– 200
ПП15– 250
ПП15– 300
ПП15– 400
ПП15– 500
ПП15– 600
ПП15– 700
ПП15– 800
ПП15– 900
ПП15– 1000
ПП15– 1200
305
320
270
295
310
335
405
460
520
600
740
840
940
1030
1140
1210
1310
1510
135
145
160
180
195
215
280
335
405
450
580
710
-
-
-
-
-
-
ПЭП-6-20
ПЭП-6-20
ПЭП-3-25
ПЭП-3-25
ПЭП-3-25
ПЭП-3-25
ПЭП-3-25
ПЭП-3-25
ПЭП-3-35
ПЭП-3-35
ПЭП-3-35
ПЭП-3-35
ПЭП-3-35
ПЭП-3-35
ПЭП-3-50
ПЭП-3-50
ПЭП-3-50
ПЭП-3-50
Таб. 6. УПР изготовленные из нержавеющей стали
Обозначение
L, мм
D, мм
ПП15с– 150
ПП15с– 200
ПП15с– 250
ПП15с– 300
ПП15с– 400
ПП15с– 500
ПП15с– 600
ПП15с– 700
ПП15с– 800
ПП15с– 900
ПП15с– 1000
ПП15с– 1200
650
720
900
840
980
1120
1260
1330
1450
1510
1690
1930
159
219
273
325
426
530
630
720
820
920
1020
1220
Таб. 7. УПР изготовленные из нержавеющей стали, фланцевые
Исполнение DУ
мм
d
A
H

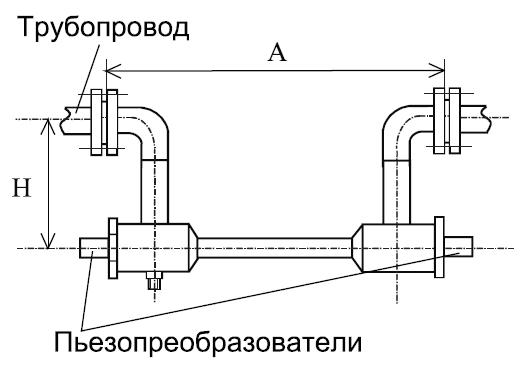

ПП14-15ф
ПП14-20ф
ПП14-25ф
ПП14-32ф
ПП14-40ф
ПП14-50ф
15
20
25
32
40
50
Труб ½
Труб ¾
Труб 1
Труб 1¼
Труб 1½
Труб 2
-
440
575
440
710
575
-
130
130
130
130
115
Таб. 8. УПР изготовленные из нержавеющей стали, резьбовые
Исполнение DУ
мм
d
A
H

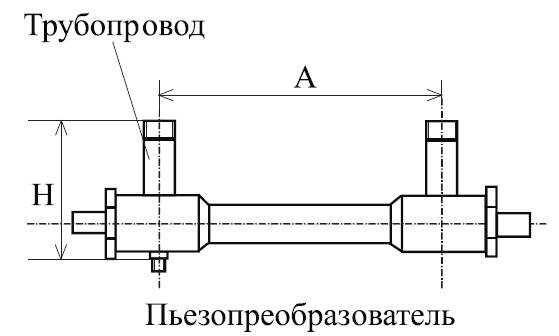

ПП14-15
ПП14-20
ПП14-25
ПП14-32
ПП14-40
ПП14-40
15
20
25
32
40
40
Труб ½
Труб ¾
Труб 1
Труб 1¼
Труб 1½
Труб 1½
150
150
150
200
200
200
130
130
130
130
130
115
Таб. 9. УПР изготовленные из нержавеющей стали, резьбовые
Теплосчетчик ТСК-7
Наименование изделия: Теплосчетчик ТСК-7
Диаметры: Ду20 - Ду150 мм
Номинальный расход: от 0,02 до 600 м3/час
Диапазон измерения температур: от 0 до 160°С
Максимальное давление, МПа: 1,6
Межповерочный интервал, лет: 4
Назначение: Общедомовой теплосчетчик ТСК 7 предназначен для учета, регистрации и дистанционного мониторинга теплопотребления и параметров теплоносителя на объектах бюджетной и жилищно-коммунальной сферы: школы, детские сады, больницОКы, офисы, жилые дома, коттеджи, квартальные ЦТП, котельные и т.п.
Гарантия: 48 месяцев
