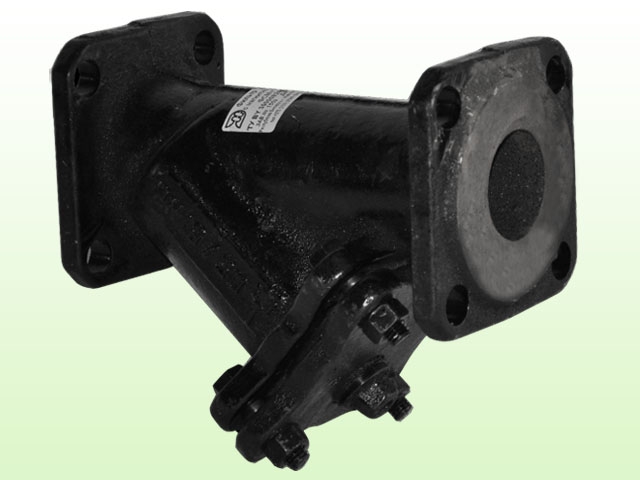

Наименование изделия: Фильтр сетчатый магнитный фланцевый ФСМч и фильтр сетчатый фланцевый ФСч
Диаметр: ДУ50, Ду65, Ду80, Ду100
Давление: РУ 1.6 МПа
Температура: до +150ºС
Среда: вода и другие неагрессивные жидкости
Материал основных частей: корпус - чугун СЧ; фильтрующий элемент: сетка из нержавеющей стали по ГОСТ5632 с ячейкой 1,4х1,4 мм2.
Назанчение: Фильтры сетчатые предназначены для улавливания стойких механических примесей, холодной и горячей воде и других неагрессивных жидкостях, в том числе ферромагнитных, а также омагничивания воды с целью умягчения и снижения интенсивности накипеобразования в трубопроводах при установке магнитных вставок.
Гарантия: 48 месяцев
Фильтры магнитные фланцевые ФСМч и ФСч
НАЗНАЧЕНИЕ: Фильтры сетчатые предназначены для улавливания стойких механических примесей, холодной и горячей воде и других неагрессивных жидкостях, в том числе ферромагнитных, а также омагничивания воды с целью умягчения и снижения интенсивности накипеобразования в трубопроводах при установке магнитных вставок.
РАБОЧАЯ СРЕДА: Номинальное давление PN=1,6 МПа (16кгс/см2). Температура фильтруемой среды до +150°С.
УСТАНОВОЧНОЕ ПОЛОЖЕНИЕ: Направление потока - по стрелке, улавливающей камерой вниз.
КОНСТРУКЦИЯ:
- Корпус: чугун СЧ;
- Фильтрующий элемент: сетка из нержавеющей стали по ГОСТ5632 с ячейкой 1,4х1,4 мм2. (По заказу потребителя фильтр может быть изготовлен с необходимыми параметрами фильтрующей сетки по ГОСТ3826 и иметь пропускные характеристики отличные от приведенных на рисунке 2.
Присоединительные размеры фланцев для фильтров приведены на рисунке 1 и в таблице 2.
Рисунок 1. Общий вид фильтров сетчатых.
Пропускные характеристики фильтров сетчатых приведены на рисунке 2.
Материал крышки осадочной камеры не оказывает влияния на технические характеристики фильтров, поэтому все характеристики, приведенные в настоящем каталоге, являются действительными для всех данных конструктивных исполнений.
Рисунок 2. Пропускные характеристики фильтров сетчатых.
