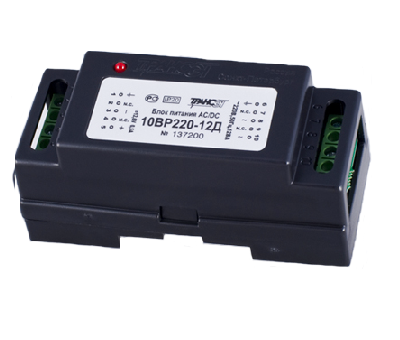

Блок питания БП

Технические характеристики

Установка выходного напряжения	12,25 - 13,25 В
Номинальный выходной ток	0,7 В
Минимальный выходной ток	0 В
Размах пульсаций	50 мВ
Динамическая нагрузка	от 0,1 до 0,7 А
Переходный процесс	150/200 мВ/мкс
Суммарная нестабильность	1,5 %
Диапазон входного напряжения	175 - 264 В
Частота входного напряжения	47 - 440 Гц
Ударный входной ток	1 А (при 240 В вх.)
Защита от К.З.	Триггерн. с восстанов.
Тепловая защита	90 °С
Ограничение по вых. мощности	10 Вт
Плавный запуск преобразователя	Длительность 100 мс
Изоляция вход/выход	1500 В
Частота преобразования	ШИМ/ЧИМ 130 кГц
Температурный режим	0… +50 °C
К.П.Д. не менее	80 %
Масса	0,100 кг

Таб. 1. Основные технические характеристики блока питания БП на 12 B

Установка выходного напряжения	23,04-24,96 В
Номинальный выходной ток	0,35 В
Минимальный выходной ток	0 В
Размах пульсаций	75 мВ
Динамическая нагрузка	от 0,1 до 0,3 А
Переходный процесс	150/200 мВ/мкс
Суммарная нестабильность	1,5 %
Диапазон входного напряжения	175 - 264 В
Частота входного напряжения	47 - 440 Гц
Ударный входной ток	3 А (при 240 В вх.)
Защита от К.З.	Триггерн. с восстанов.
Тепловая защита	90 °C
Ограничение по вых. мощности	10 Вт
Плавный запуск преобразователя	Длительность 100 мс
Изоляция вход/выход	1500 В
Частота преобразования	ШИМ/ЧИМ 130 кГц
Температурный режим	0… +50 °C
К.П.Д. не менее	82 %
Масса	0,100 кг

Таб. 2. Основные технические характеристики блока питания БП на 24 B

Эксплуатационные характеристики

Блок питания БП предназначен для эксплуатации при:
- температуре окружающего воздуха от 0 °C до +50 °C;
- относительной влажности окружающего воздуха до 95 % при 25 °C;
- вибрации частотой до 25 Гц, амплитудой не более 0,1 мм.

Гарантийный срок эксплуатации

- гарантийный срок эксплуатации БП на 12 В - 24 месяца;
- гарантийный срок эксплуатации БП на 24 В - 12 месяцев.

Габаритные и установочные размеры
