Диапазоны частот .......................... GSM 900/1800 МГц;
Интерфейсы ............................... RS-232, RS-485, DB9F;
Разъем подключения внешней антенны ......... SMA-F;
Габаритные размеры ........................... 115×40×115 мм;
Напряжение питания ............... 100 - 240 В, 0,5 А, 50Гц;
Масса..................................................... не более 0,6 кг.

Функциональные характеристики

- передача информации о потреблении ресурсов и сопутствующей работе прибора учета, которую ЛЭРС GSM Lite передает от подключенного к нему прибора учета по запросу вышестоящего сервера сбора данных;
- контроль состояния подключенного прибора учета с целью выявления нештатных ситуаций и диагностики исправности прибора учета;
- дистанционная настройка параметров работы GSM контроллера;
- контроль работы GSM контроллера и прибора учета через сервис коротких сообщений.

Конструкция, принцип работы

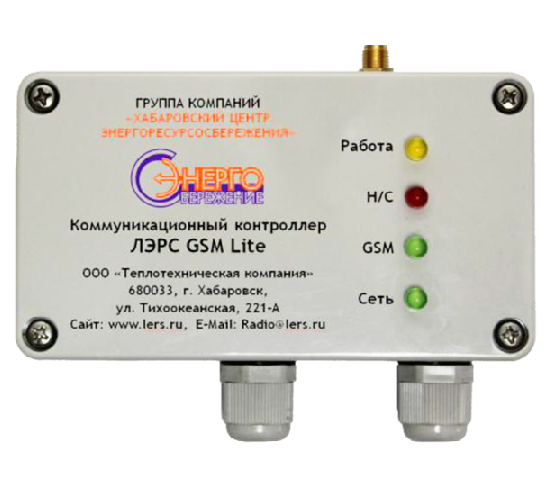

ЛЭРС GSM Lite поставляется как готовое устройство, не требующее дополнительной наладки. Для работы GSM контроллера необходимо наличие в его памяти настроек, соответствующих подключенному к нему оборудованию (прибору учета) и приемлемых условий приема/передачи радиосигнала сотовой сети.

ЛЭРС GSM Lite рассчитан на автономную работу, не требующую дополнительного обслуживания.

GSM контроллер имеет собственный, встроенный в корпус, преобразователь напряжения электросети (блок питания 220 В), а также внешнюю и внутреннюю индикацию позволяющую производить визуальную диагностику режимов работы и наличие неисправности.

Схема 1. Устройство GSM контроллера ЛЭРС GSM Lite

Источником информации для ЛЭРС GSM Lite являются вычислительный блок прибора учета потребления ресурсов (горячая, холодная вода, электричество, газ), имеющий последовательный порт обмена информацией и ведущий собственные архивы информации о потреблении.

Интерфейсы

Средой передачи информации для ЛЭРС GSM Lite является коммутируемый канал связи (GSM CSD) и пакетная передача информации (GSM GPRS/EDGE) в сотовых сетях стандарта GSM 900/1800.

Подключение к прибору учета осуществляется путем подключения кабеля ЛЭРС GSM Lite, оснащенного разъемом DB9F, в соответствующий порт тепловычислителя.

Схема 2. Подключение к прибору учета со штатным разъемом DB9M
последовательного порта RS232C

В случаях если прибор учета не оснащен специальным ответным разъемом стандарта DB9F, то необходимо оснастить его им, соблюдая стандартные правила подключения проводов порта стандарта RS232C.

Схема 3. Оснащение тепловычислителя внешним разъемом DB9M
последовательного порта RS232C

Для подключения ЛЭРС GSM Lite к сети выбранного оператора сотовой связи необходимо установить во внутрь его корпуса SIM-карту выбранного оператора сотовой сети. Для данной SIM-карты должна быть активизирована услуга передачи данных GSM Data (другое название GSM CSD или аналоговый модем). Кроме того, оператор должен поддерживать один из следующих протоколов работы каналообразующего оборудования:
1) протокол v.110, 9600 бод;
2) протокол v.34, 9600 бод;
3) протокол v.34, 4800 бод.

Поддержка других протоколов не гарантируется. Протоколы пакетной передачи данных GPRS/EDGE, как правило, не требуют дополнительной активации.

Эксплуатационные характеристики

- корпус и кабельные вводы ЛЭРС GSM Lite имеют специальные уплотнения, защищающие от проникновения влаги и пыли по классу IP65, что позволяет его использовать в помещениях повышенной влажностью и пыльностью.

Гарантийный срок эксплуатации

- гарантийный срок эксплуатации составляет 18 месяцев со дня ввода в эксплуатацию

Габаритные и установочные размеры

Схема 4. Габаритные размеры ЛЭРС GSM Lite
