Объем флэш-памяти ........................................... 16 Mb;
Интерфейсы ...................................................... RS-232;
Напряжение питания ..... встроенный Li-ion аккумулятор;
Габаритные размеры ............................. 140×65×30 мм;
Масса ..................................................... не более 0,1 кг;
Гарантийный срок эксплуатации.................... 2,5 года.

Функциональные характеристики

Накопительный пульт НП-4А обеспечивает считывание архивной информации с тепловычислителей:
- ВКТ-4/4М/5/7, ВКГ-3 в двоичном, текстовом (в виде готовых отчетов) режимах;
- ВКТ-2М/3, ВКГ-1/2 в текстовом режиме;
- ВКТ–7, ВКГ-3 - режим чтения флэш-памяти прибора;
- контроль настроечной базы данных тепловычислителя ВКТ-7;
- считывание архивной информации в текстовом режиме с тепловычислителей СПТ-961, ВТД и других, имеющих непосредственный выход на принтер;
- чтение, индикацию текущих значений давления в вычислителе ВКТ-4М;
- чтение, индикацию параметров настройки и текущих значений расхода в преобразователе расхода ПРЭМ.

Конструкция, принцип работы

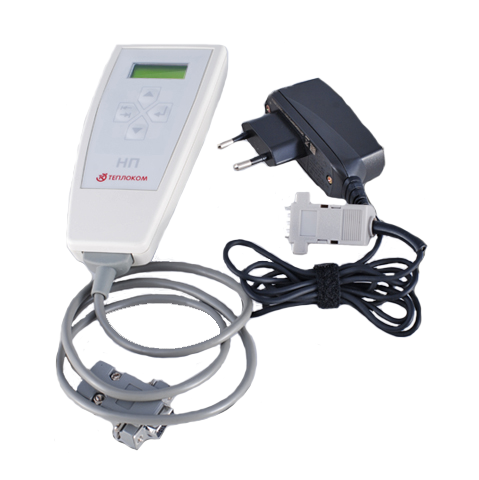

Конструктивно накопительный пульт НП-4А выполнен в виде малогабаритного пластикового блока, снабженного неразъемным кабелем длиной до 0,5 м, заканчивающимся розеткой DB9. На лицевой панели находятся четыре кнопки управления, алфавитно-цифровой 2×8 жидкокристаллический индикатор.

Схема 1. Конструкция

При включении НП-4А на дисплей выводится информация о типе самого накопительного пульта и номера версии программного обеспечения, а спустя три секунды НП-4А переходит в режим индикации скорости обмена.

Схема 2. Структура меню

Интерфейсы

Накопительный пульт НП–4А подключается к приборам посредством интерфейса RS-232.

Схема 3. Подключение к приборам через интерфейс RS-232

Технические характеристики

- источник питания встроенный Li-ion аккумулятор;
- время непрерывной работы НП-4А не менее 60 часов;
- время зарядки не менее 6 часов;
- масса не более 0,1 кг;
- степень защиты от воды и пыли IP44;
- средняя наработка на отказ 50000 ч;
- полный средний срок службы составляет 12 лет;
- объем флэш-памяти 16 Мбайт;
- коммуникационный порт RS-232 для связи с компьютером и прибором;
- скорость обмена 1200 - 115200 бит/с.

Таб. 1. Размеры файлов различных приборов при записи на накопительный пульт НП-4А

Эксплуатационные характеристики

- температура окружающего воздуха от 0 до 40 °С;
- относительная влажность воздуха не более 80 % при 25 °С.

Габаритные и установочные размеры

- габаритные размеры НП-4А 140×65×30 мм.
