Диапазоны частот .......................... GSM 900/1800 МГц;
Интерфейсы ......................................... RS-232, RS-485;
Степень защиты ....................... IP 20 по ГОСТ 14254-96;
Средний срок службы ......................... не менее 12 лет;
Гарантийный срок эксплуатации........................ 6 лет.

Функциональные характеристики

- передача измерительной информации модулем передачи данных МПД с тепловычислителей на сервер в прозрачном CSD режиме, при котором сервер напрямую запрашивает данные с вычислителя по CSD каналу в режиме запрос-ответ, прозрачном GPRS режиме, при котором сервер напрямую запрашивает данные с вычислителя по GPRS каналу в режиме запрос-ответ и пакетном режиме, когда модуль в соответствии с заданием от сервера формирует серию запросов к вычислителю и передает на сервер собранные данные одним пакетом, экономя время и трафик;
- обеспечение модулем передачи данных МПД работы с любыми вычислителями в прозрачном режиме CSD и GPRS, режим пакетной передачи данных реализован для вычислителей ВКТ-7, ВКТ-5, СПТ-961, СПТ-943;
- передача данных на три независимых сервера;
- передача данных на сервер посредством цифровых сотовых сетей стандарта GSM 900/1800 МГц с применением услуг GPRS и CSD оператора сотовой связи, для оповещения о нештатных ситуациях или об отсутствии связи с сервером используется SMS сервис оператора;
- автоматическое восстановление при обрыве связи с сервером в модуле передачи данных МПД;
- возможность удаленного конфигурирования режима передачи (прозрачный, пакетный), байтстаффинга (вкл/выкл), работы с сервером (вкл/выкл), смены IP адреса, порта сервера, расписания выхода на связь с сервером, глубины запрашиваемого архива, номера телефонов;
- возможность опроса сервером баланса на SIM-карте МПД, опроса и установки системного времени;
- защита передаваемой по каналам связи информации и ограничения доступа к изменениям настроек серверов и МПД при помощи контроля телефонных номеров (не более трех), контроля IP-адресов (не более трех), с которых осуществляется дозвон и запрос на передачу информации, применения пароля для удаленного конфигурирования МПД, шифрования передаваемых данных по алгоритмам стандарта GSM, шифрования прошивки внутреннего программного обеспечения МПД.

Конструкция, принцип работы

Конструктивно модуль передачи данных МПД выполнен в виде блока для установки на DIN-рейку.

Схема 1. Устройство модуля передачи данных МПД

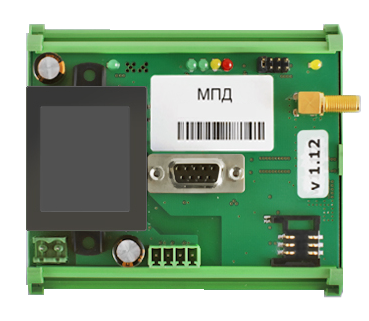

Схема 2. Конструкция платы модуля передачи данных МПД

Интерфейсы

Модуль передачи данных МПД обеспечивает передачу данными с вычислителями при помощи проводных линий связи по интерфейсам RS-232 и RS-485. Интерфейс RS-232 предназначен для настройки МПД при помощи ПК, а также для подключения прибора учета с уникальным сетевым адресом на расстоянии до 3-х метров. Интерфейс RS-485 предназначен для подключения до восьми приборов учета с уникальными сетевыми адресами на расстоянии до 200 метров.

Схема 3. Подключение МПД по интерфейсу RS-485

Схема 4. Подключение МПД к ПК, ВКТ5, ВКТ-7 по интерфейсу RS-232

Схема 5. Подключение МПД к СПТ-943, СПТ-961 по интерфейсу RS-232

Эксплуатационные характеристики

- температура окружающего воздуха от минус 10 до 55 °С;
- относительная влажность воздуха до 95 % при температуре 35 °С;
- атмосферное давление от 84 до 106,7 кПа;
 - механическая вибрация частотой 10-55 Гц с амплитудой смещения до 0,35 мм;
- степень защиты IP 20 по ГОСТ 14254-96;
- средний срок службы не менее 12 лет;
- средняя наработка на отказ не менее 100 000 ч.

Гарантийный срок эксплуатации

- гарантийный срок эксплуатации 6 лет.
