Наименование изделия: Шкаф пускозащитной аппаратуры ПЗАн-М2-Х
Количество подключаемых электродвигателей: 2
Напряжение питания: 230В (ПЗАн-М2-1) или 400В (ПЗАн-М2-3), 50Гц
Максимальная нагрузка: до 30 кВт
Масса шкафа: не более 20кг (для нагрузки менее 15кВт), не более 30 кг (для нагрузки 15÷30кВт)
Степень защиты: IP54
Назначение: предназначены для электрического управления и коммутации выводов однофазных асинхронных электродвигателей насосов или вентиляторов в системах автоматического регулирования температуры или других технологических процессах. Имеют функции автоматического (от внешнего управляющего блока) и ручного управления нагрузками, а также функции автоматического переключения внешнего управления между встроенными секциями основного и резервного насосов или вентиляторов.
Гарантия: 48 месяцев

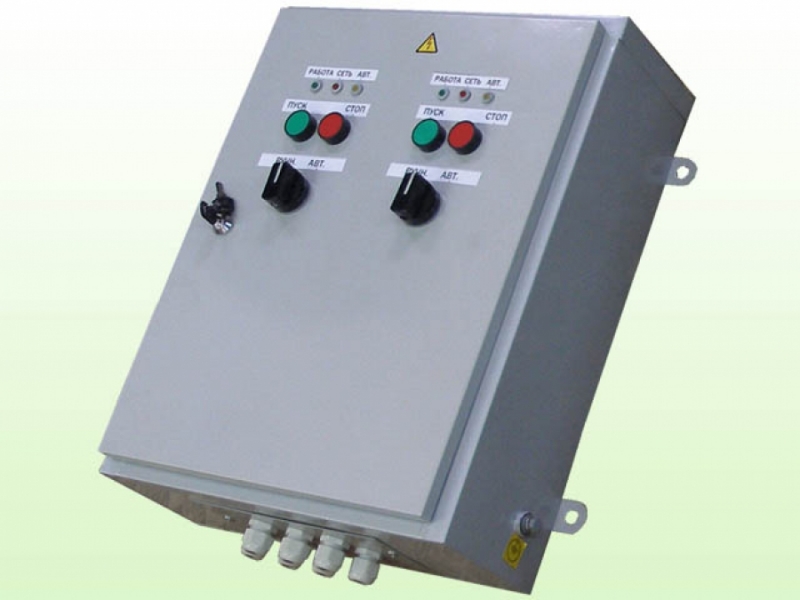

Шкафы ПЗАн-М2-Х
ОБЩИЕ СВЕДЕНИЯ: Шкафы пускозащитной аппаратуры (ПЗА) и управления нагрузками производства ОАО "Завод Этон" (далее по тексту, - "Шкафы") поставляются как в составе систем регулирования тепловой энергии, так и могут поставляться отдельно.
Внедрение шкафов в тепловых пунктах зданий и сооружений обеспечивает электрическое управление и коммутацию электродвигателей насосов или вентиляторов.
Рисунок 1. Общее устройство шкафа ПЗАн-М2-Х, габаритные и присоединительные размеры.
НАЗНАЧЕНИЕ: Шкафы ПЗАн-М2-Х предназначены для электрического управления и коммутации выводов однофазных асинхронных электродвигателей насосов или вентиляторов в системах автоматического регулирования температуры или других технологических процессах. Имеют функции автоматического (от внешнего управляющего блока) и ручного управления нагрузками, а также функции автоматического переключения внешнего управления между встроенными секциями основного и резервного насосов или вентиляторов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШКАФОВ ПЗАн-М2-Х:
1. Количество подключаемых электродвигателей - 2;
2. Напряжение питания: 230В (ПЗАн-М2-1) или 400В (ПЗАн-М2-3), 50 Гц;
3. Электрическая потребляемая мощность подключаемых электродвигателей - до 30 кВт;
4. Масса шкафа - не более 20кг (для нагрузки менее 15кВт), не более 30 кг (для нагрузки 15÷30кВт);
6. Габаритные размеры шкафа, мм, не более - 450х550х185 (Ш*В*Г);
7. Материал корпуса, степень защиты - металл, IP54.
СХЕМЫ ПОДКЛЮЧЕНИЯ:
Схема подключений шкафа ПЗАн-М2-1.
Схема подключений шкафа ПЗАн-М2-3.
