Степень защиты корпуса от пыли и влаги ........... IP55
по ГОСТ 14254;
Напряжение питания ............................... 220+22/-33 В;
Габаритные размеры ......................... 500×400×200 мм;
Масса ...................................................... не более 10 кг;
Гарантийный срок эксплуатации...................... 2 года.

Конструкция, принцип работы

Шкаф монтажный ШМ5 выполнен на основе универсального шкафа монтажного марки RH352. Внутри располагаются металлическая монтажная панель, пластиковая крышка для защиты элементов питания приборов от несанкционированного вмешательства, технологические розетки и лампа подсветки. Все монтажные коммуникации проводятся через гермовводы FN 2606-26G, находящиеся на нижней стороне корпуса и предназначенные для использования с гофрированными трубами диаметром до 26 мм. Гермовводы FN 2606-26G гарантируют заданный уровень герметизации при прокладке сигнальных линий от датчиков и линий питания датчиков.

Для ввода питающего напряжения 220 В используется гермоввод PG-7. Для обеспечения герметичности применяется кабель с круглым сечением и диаметром от 3 до 6 мм.

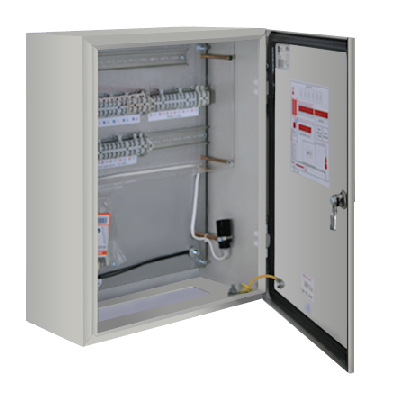

Схема 1. Внешний вид шкафа монтажного ШМ5

Схема 2. Схема подключения шкафа монтажного ШМ5

Комплектность шкафа ШМ5

- монтажное место под 6 источников питания 12 В/0,8 А;
- розетка на напряжение 220 В для подключения 1 источника питания 24 В/0,4 А;
- клеммная колодка для разводки питания датчиков давления;
- лампа технологической подсветки МИНЬОН (220 В - 25 Вт) - 1 шт;
- технологический "тройник" - колодка 3-х местная на напряжение 220 В;
- блок автоматических выключателей ВА 47-2 - 2 шт для работы с колодкой 3-х местной;
- блок автоматических выключателей ВА 47-2 - 2 шт на общее включение шкафа;
- монтажное место под ВКТ-5.

Эксплуатационные характеристики

- напряжение питания от сети переменного тока 220 В (+22 В...-33 В) ;
- температура окружающего воздуха в закрытом помещении 10-50 °С;
- относительная влажность в закрытом помещении до 95 % при температуре до 25 °С;
- атмосферное давление в закрытом помещении 84-106,7 кПа;
- механическая вибрация частотой 5-25 Гц с амплитудой смещения до 0,1 мм;
- степень защиты корпуса от пыли и влаги IP55 по ГОСТ 14254;
- масса не более 10 кг.

Гарантийный срок эксплуатации

- гарантийный срок эксплуатации шкафа монтажного ШМ5 - 24 месяца со дня эксплуатации.

Габаритные и установочные размеры

- габаритные размеры ШМ5 500×400×200 мм.
