Степень защиты корпуса от пыли и влаги ........... IP55
по ГОСТ 14254;
Напряжение питания ............................... 220+22/-33 В;
Габаритные размеры ......................... 500×300×200 мм;
Масса ...................................................... не более 10 кг;
Гарантийный срок эксплуатации...................... 2 года.

Конструкция, принцип работы

Шкаф монтажный ШМ7 представляет собой полностью смонтированную изготовителем комбинацию функциональных устройств, обеспечивающую подключение, защиту цепей питания теплосчетчиков напряжением 220 В частотой 50 Гц.

Шкаф монтажный ШМ7 имеет установочные места для составных частей теплосчетчиков: вычислителя количества теплоты ВКТ-7, до четырех блоков питания 10ВР220, до двух блоков питания, выполненных в корпусах стандарта DIN, а также защитный экран, двухместную розетку для питания технологического оборудования, лампу технологической подсветки 230V 25W с патроном Е14, два автоматических выключателя ВА47-29-1Р-2С для блоков питания и технологических розеток, выключатель разъединитель ВН32-1Р-32А для лампы подсветки, 4 клеммника для подключения сетевого напряжения и напряжения питания датчиков (на DIN-рейках), DIN-рейку для установки блоков питания датчиков давления, модема. Шкаф монтажный ШМ7 закрывается на ключ.

Все монтажные коммуникации проводятся через гермовводы FN 2606-26G, которые гарантируют заданный уровень герметизации при прокладке сигнальных линий от датчиков, линий питания датчиков.

Для ввода питающего напряжения 220 В используется гермоввод PG-7. Для обеспечения герметичности применяется кабель с круглым сечением, диаметром от 3 до 6 мм.

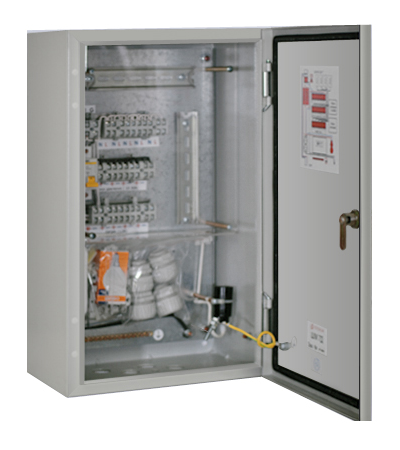

Схема 1. Внешний вид шкафа монтажного ШМ7

Схема 2. Схема подключения шкафа монтажного ШМ7

Эксплуатационные характеристики

- напряжение питания от сети переменного тока 220 В (+22 В...-33 В) ;
- температура окружающего воздуха в закрытом помещении 10-50 °С;
- относительная влажность в закрытом помещении до 95 % при температуре до 25 °С;
- атмосферное давление в закрытом помещении 84-106,7 кПа;
- механическая вибрация частотой 5-25 Гц с амплитудой смещения до 0,1 мм;
- степень защиты корпуса от пыли и влаги IP55 по ГОСТ 14254;
- масса не более 10 кг.

Гарантийный срок эксплуатации

- гарантийный срок эксплуатации шкафа монтажного ШМ7 - 24 месяца со дня эксплуатации.

Габаритные и установочные размеры

- габаритные размеры ШМ7 - 500×300×200 мм.
