Конструкция, принцип работы

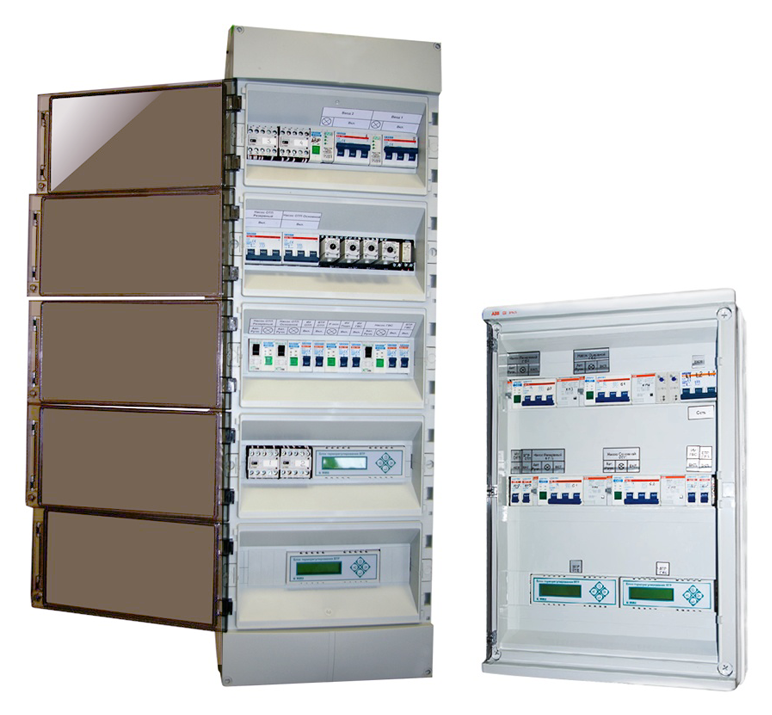

Шкаф управления ВШУ выполнен на базе микропроцессорных блоков терморегулирования ВТР-01 и комплектующих изделий: автоматических выключателей, пускателей, реле. Функциональное назначение ВТР-10И задается с клавиатуры регулятора.

Технические характеристики

- шкаф управления производится в зависимости от конкретной технологической схемы;
- в качестве контактных датчиков могут использоваться электроконтактные манометры (ЭКМ), датчики - реле перепада давления (ДЭМ-202) и датчики с беспотенциальным (не связанным с питающими напряжениями) контактом;
- состояние контактов датчика, которое соответствует аварийному состоянию оборудования, задается с клавиатуры регулятора, а при отсутствии датчика задается состояние "замкнуто";
- необходимость использования датчиков защиты от "сухого хода" определяется конструктивными особенностями используемых насосов;
- внешние или внутренние датчики работы насосов используются при резервировании насосов.

Например:
- шкаф управления ВШУ-1-14-44.10-1-220-IP54 - шкаф управления системой отопления с двумя циркулярными трехфазными насосами (основной и резервный) мощностью до 0,5 кВт с внешним датчиком работы и контуром подпитки с однофазным насосом мощностью до 0,5 кВт с возможностью подключения внешнего датчика работы насоса. Без резервирования сети питания, интерфейс связи - RS-232.

Схема 1. Обозначение шкафа управления ВШУ

Габаритные и установочные размеры

- габаритные размеры не более 800×410×150 мм.
