Шкафы управления ТШУ

Устройство и принцип работы

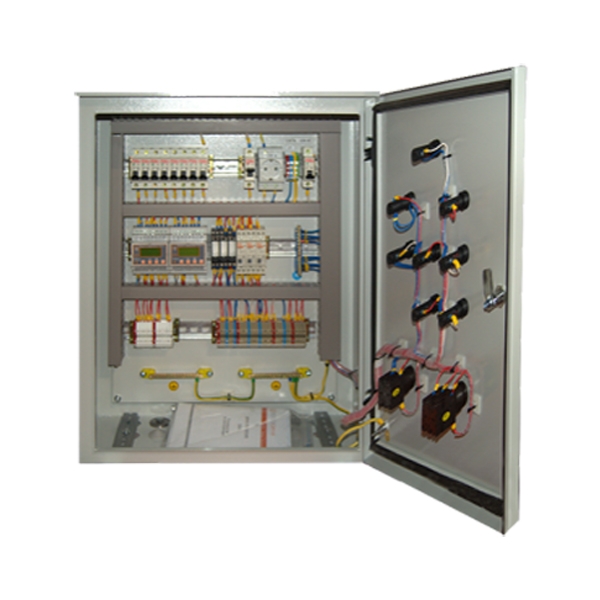

Конструктивно шкафы управления ТШУ представляют собой металлический шкаф типа ЩРН для сборки модульной аппаратуры с открывающимися передними дверцами, снабжёнными замками.

Шкафы управления ТШУ – это комбинация коммутационных аппаратов с устройствами управления, измерения, сигнализации, защиты и регулирования, полностью смонтированные изготовителем на единой конструктивной основе со всеми электрическими и механическими соединениями с соответствующими конструктивными элементами.

Шкафы управления выполнены на базе модулей управления TTR-01, которые в автоматическом режиме организуют работу всего устройства: измеряют входные сигналы, поступающие от внешних датчиков температуры и давления, производят расчёты, выводят полученные значения параметров на жидкокристаллический индикатор и, согласно с программой, вырабатывают сигналы управления исполнительными механизмами.

Технические характеристики

выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности

Схемой шкафа управления предусматривается:

- электропитание от сети ~220 В или ~400 В;
- возможность наличия двух вводов электропитания (автоматический ввод резервного питания);
- выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети;
- поддержание температуры горячей воды на заданном уровне в системе ГВС;
- регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) с возможностью защиты системы отопления от замораживания;
- снижение температуры с учётом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
- трёхпозиционое управление клапаном регулирующим;
- управление подпиткой в независимой системе отопления;
- управление насосами в автоматическом или ручном режимах;
- индикаторы работы насосов;
- защита насосов от коротких замыканий и перегрузок;
- защита насосов от пропадания фазных напряжений;
- защита работы насосов при отсутствии теплоносителя (сухой ход);
- автоматический ввод в работу резервного насоса при неисправности основного;
- попеременная работа насосов с целью обесечения равномерного износа;
- выбор активного уровня сигнала («замкнуто» или «разомкнуто») от датчиков соответственно наличия неисправности насоса и отсутствия теплоносителя в трубопроводе.

Маркировка шкафов управления

При заказе шкафа с внешними органами управления после наименования шкафа в скобках указать (ЩМП).

Пример заказа:

- Шкаф управления ТШУ-1-12-20.20-2-IP54 ТУ BY 690397591.003-2014 – шкаф управления на базе модуля управления TTR-01D-230, с одним сетевым вводом, одним контуром отопления с насосом мощностью до 0,5 кВт и напряжением 230 В, с частотой 50 Гц и одним контуром горячего водоснабжения с насосом мощностью до 0,5 кВт и напряжением 230 В, с частотой 50 Гц, с интерфейсом RS-485 и степенью защиты оболочки IP54. - 1шт;
- Датчик температуры ТДТ-100 (теплоносителя) - 3 шт;
- Датчик температуры ТДВ-60 (наружного воздуха) - 1 шт.

- Шкаф управления ТШУ А-2-1-33-2-IP54 ТУ BY 690397591.003-2014 – шкаф управления на базе модуля управления TTR-01A-230, с двумя сетевыми вводами электропитания, одним контуром отопления с двумя насосами мощностью до 1,0 кВт и напряжением 230 В, с частотой 50 Гц, с интерфейсом RS-485 и степенью защиты оболочки IP54. - 1шт;
- Датчик температуры ТДТА-100 (теплоносителя) - 2 шт;
- Датчик температуры ТДВА-60 (наружного воздуха) - 1 шт.

Примечание:

При заказе в комплекте поставки необходимо отдельной строкой указывать датчики температуры с указанием их количества и типа.

Типовая номенклатура шкафов управления

ОБОЗНАЧЕНИЕ	МОДИФИКАЦИЯ МОДУЛЯ УПРАВЛЕНИЯ	КОЛ-ВО ВВОДОВ ЭЛЕКТРОПИТАНИЯ
ТШУ-Х-1-ХХ-2-IP54	TTR-01D	1;2
ТШУ А-Х-1-ХХ-2-IP54*	TTR-01А	1;2
ТШУ-Х-2-ХХ-2-IP54	TTR-01D	1;2
ТШУ A-Х-2-ХХ-2-IP54*	TTR-01А	1;2
ТШУ-Х-11-ХХ.ХХ-2-IP54	TTR-01D	1;2
ТШУ A-Х-11-ХХ.ХХ-2-IP54*	TTR-01А	1;2
ТШУ-Х-22-ХХ.ХХ-2-IP54	TTR-01D	1;2
ТШУ A-Х-22-ХХ.ХХ-2-IP54*	TTR-01А	1;2
ТШУ-Х-12-ХХ.ХХ-2-IP54	TTR-01D	1;2
ТШУ A-Х-12-ХХ.ХХ-2-IP54*	TTR-01А	1;2
ТШУ-Х-14-ХХ.ХХ-2-IP54	TTR-01D	1;2
ТШУ A-Х-14-ХХ.ХХ-2-IP54*	TTR-01А	1;2
ТШУ-Х-124-ХХ.ХХ.ХХ-2-IP54	TTR-01D	1;2
ТШУ A-Х-124-ХХ.ХХ.ХХ-2-IP54*	TTR-01А	1;2
Шкаф автоматического ввода резервного питания
ТШУ-АВР-075*		2
Примечание: * - при заказе шкафа с внешними органами управления и индикации после обозначения шкафа указать "(ЩМП)", например: ТШУ А-1-ХХ-2-IP-54 (ЩМП)

Условные обозначения

	клапан регулирующий с электроприводом		датчик защиты насосов от «сухого хода»
	клапан соленоидный с магнитной катушкой		датчик перепада давления
	насос		датчик давления в независимом контуре системы отопления
	насос основной и резервный
