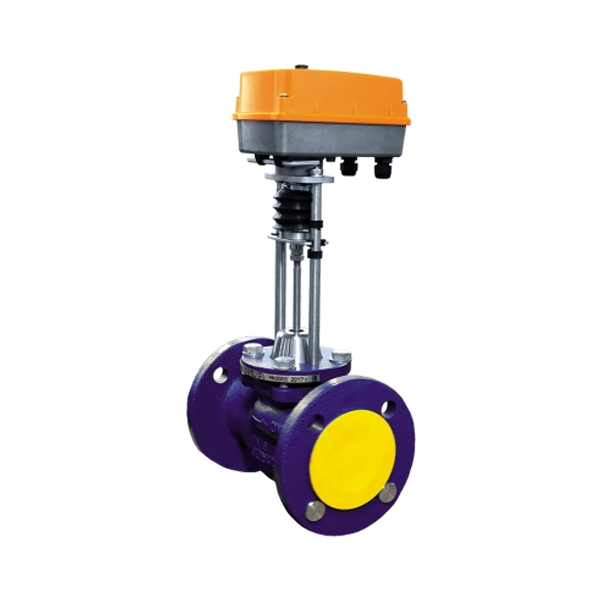

Клапаны регулирующие седельные двухходовые TRV

Номенклатура

TRV-X1-X2-X3
Где:
TRV - Условное обозначение клапана регулирующего
X 1 - Условный диаметр DN (выбираем из таблицы 1.1)
X 2 - Условная пропускная способность Kvs (выбираем из таблицы 1.1)
X 3 - Маркировка типа привода от 1 до 30, 101 (выбираем из таблицы 1.2)

ПРИМЕР ЗАКАЗА:

Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной способностью 16 м3/ч, максимальной температурой рабочей среды 150°С и оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101). TRV-40-16-101

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1.1

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЕ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
Условная пропускная способность, Kvs м³/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0	1,6 2,5 4,0 6,3	2,5 4,0 6,3 10	6,3 10 12,5 16	10 16 20 25	10 16 25 32 40	25 40 63	40 63 100	63 100 125 160	100 125 160 250	160 250 300
Коэффициент начала кавитации, Z	0,6			0,55		0,5		0,45	0,4	0,35	0,3
Расходная характеристика	линейная составная
Номинальное давление PN, бар (МПа)	16 (1,6)
Протечка в затворе,% от Kvs, не более	0,01
Ход штока, мм	10	16	20	22	25		32/25*		40/25*	50	60
Тип присоединения	фланцевый
Динамический диапазон регулирования	1 : 50
Рабочая среда	Вода с температурой до 150°С, 30% водный раствор этиленгликоля
Материалы корпус	чугун
крышка	сталь 20
шток	нержавеющая сталь 40х13
плунжер
седло
сменный блок уплотнения штока	направляющие – PTFE, прокладки – EPDM
уплотнение в затворе	"металл по металлу"

* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA

ХАРАКТЕРИСТИКА РЕГУЛИРОВАНИЯ

*По специальному заказу клапаны TRV могут комплектоваться приводами «REGADA» с токовым управлением 2 - 10 V.
**Для исполнения электропривода с напряжением питания 24 VAC на клеммы «N» и «L» подводится напряжение питания 24 VAC.
Степень защиты привода: IР67 - ST mini; ST 0.1; ST 1; STR 0PA; STR 0.1PA; STR 1PA. IР54 - ST 0; IP66 - AVF 234S F132.

Электропривод прямоходный TSL-1600
Стандартное оснащение:
- Климатическое исполнение для умеренной среды (У)
- Напряжение 230V AC
- Клеммное присоединение
- Местный указатель положения
- Механическое присоединение столбчатое
- Ручное управление
- Степень защиты IP 67
- Частота сети 50-60 Гц
- Усилие отключения 1800 Н
- Номинальная нагрузка 1600 Н
- Скорость управления, мм/мин: 25; 16; 10; 7,5
- Рабочий ход 25 мм
- Выключатели положения регулируемые
- Выключение по усилию – электронное, бесконтактное
- Трехпозиционное управление – 230 V

СХЕМЫ ВКЛЮЧЕНИЯ TSL-1600 (тип привода 101)

СХЕМЫ ВКЛЮЧЕНИЯ ST mini 472.0-ODFAG/00 (тип привода 1)
и ST mini 472.0-OTFAG/00 (тип привода 2)

Напряжение однофазное 230 В, 50 Гц
Климатическое исполнение – умеренное (У) от -25°C до +55°C
Клеммное присоединение
Без датчика положения
Управление вручную – есть
Степень защиты IР67
Два выключателя силы S1, S2
Два выключателя положения S3, S4
Местный указатель положения

СХЕМЫ ВКЛЮЧЕНИЯ ST mini 472.0-ODFSG/00 (тип привода 3)
и ST mini 472.0-OTFSG/00 (тип привода 4)

Напряжение однофазное 230 В, 50 Гц
Климатическое исполнение - умеренное (У) от –25°C до +55°C
Клеммное присоединение
Датчик положения - есть (электронный с R/I
преобразователем с токовым сигналом без
источника) - схема подключения Z23
Управление вручную - есть
Степень защиты IР67
Два выключателя силы S1, S2
Два выключателя положения S3, S4
Местный указатель положения

СХЕМЫ ВКЛЮЧЕНИЯ ST 0 490.0-OPVAP/00 (тип привода 5)
и ST 0 490.0-OEVAP/00 (тип привода 6)

Напряжение однофазное 230 В, 50 Гц
Климатическое исполнение - умеренное (У) от –25°C до
+55°C
Клеммное присоединение
Без датчика положения
Управление вручную - есть
Степень защиты IР54
Два выключателя силы S1, S2 - схема подключения Z20
Два добавочных позиционных выключателя S5, S6, для
сигнализации - схема подключения Z21
Местный указатель положения

СХЕМЫ ВКЛЮЧЕНИЯ ST 0 490.0-OPTSP/00 (тип привода 7)
и ST 0 490.0-OETSP/00 (тип привода 8)

Напряжение однофазное 230 В, 50 Гц
Климатическое исполнение - умеренное (У) от
–25°C до +55°C
Клеммное присоединение
Датчик положения - есть (электронный с R/I
преобразователем с токовым сигналом без
источника) - схема подключения Z23
Управление вручную - есть
Степень защиты IР54
Два выключателя силы S1, S2 - схема
подключения Z20
Два добавочных позиционных выключателя
S5, S6, для сигнализации - схема
подключения Z21
Местный указатель положения

СХЕМЫ ВКЛЮЧЕНИЯ AVF 234S F232 с модулем 0372332 001 (тип привода 29)

Напряжение однофазное 230 В, 50 Гц
Климатическое исполнение – умеренное (У) от -10°С до +55°С
Наличие возвратного механизма (NC)
Светодиодная индикация
Клеммное присоединение
Управление вручную
Управление сигналом (4-20) мА и/или (0-10) В
Управление трёхпозиционное 230 VАС
Настраиваемое выключение в концевых положениях (с модулем 0372333 001)
Установка времени хода
Установка характеристики
Степень защиты IР66

СХЕМЫ ВКЛЮЧЕНИЯ AVF 234S F232 (тип привода 30)

Напряжение 24 В, 50 Гц или постоянного тока
Климатическое исполнение – умеренное (У) от -10°С до +55°С
Наличие возвратного механизма (NC)
Светодиодная индикация
Клеммное присоединение
Управление вручную
Управление сигналом (4-20) мА и/или (0-10) В
Управление трёхпозиционное 24 VDС
Настраиваемое выключение в концевых положениях (с модулем 0372333 001)
Установка времени хода
Установка характеристики
Степень защиты IР66

МОНТАЖНЫЕ ПОЛОЖЕНИЯ



Монтажные положения клапана с приводом TSL-1600, REGADA ST mini ; ST 0.1 ; ST 1 ; STR 0PA ; STR 0.1PA ; STR 1PA (Прямолинейные участки до и после клапана не требуются)			Монтажные положения клапана с приводом REGADA ST 0 (Прямолинейные участки до и после клапана не требуются)

УСТРОЙСТВО КЛАПАНА


Устройство неразгруженного по давлению клапана DN 15 - DN 32	Устройство разгруженного по давлению клапана DN 40 - DN 150

Корпус клапана
Тарелка
Уплотнительное кольцо
Седло
Шток

Крышка тарелки
Корпус
Уплотнение крышки
Уплотнительный узел штока

Гайка
Крышка клапана
Кольцо стопорное уплотнительного узла
Гайка
Поршень

15. Электрический исполнительный механизм

Уплотнение поршня
Разгрузочная камера

ПРИМЕР ПОДБОРА

Требуется подобрать двухходовой регулирующий клапан с электрическим приводом для регулирования температуре в контуре системы отопления.
Расход сетевого теплоносителя: 10 м³/ч.
Перепад давлений на регулируемом участке: 6-5,4= 0,6 бар.
Перепад давлений на внешнем контуре теплообменного аппарата: 0,1 бар.

В соответствии с рекомендациями по подбору регулирующих клапанов:

1. По формуле (4) определяем минимальный условный диаметр клапана:
(4) Ду = 18,8*√(G/ V ) = 18,8*√(10/3) = 34,3 мм.
Скорость в выходном сечении V клапана выбираем равной максимально допустимой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
2. По формуле (1) определяем требуемую пропускную способность клапана:
(1) Kv=G/√ΔP = 10/ √0,1 = 31,6 м³/ч.
Перепад давления на клапане ΔP выбираем равный перепаду давления на внешнем контуре теплообменного аппарата в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
3. Выбираем двухходовой клапан (Тип TRV) с ближайшим большим условным диаметром и ближайшей меньшей (или равной) условной пропускной способностью Kvs:
Ду = 40 мм, Кvs = 25 м³/ч.
4. По формуле (2) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м³/ч:
(2) ΔPф = (G/Kvs)² = (10/25)² = 0,16 бар.
5. Давление за двухходовым регулирующим клапаном при заданном расходе 10 м³/ч и фактическом перепаде 0,16 бар будет составлять не 5,4 бар (ранее было задано), а 5,9 - 0,16 = 5,74 бар.
6. Из таблицы 1.2 выбираем привод ООО «Завод Теплосила» TSL-1600 (тип привода 101).
7. Номенклатура для заказа: TRV-40-25-101.
