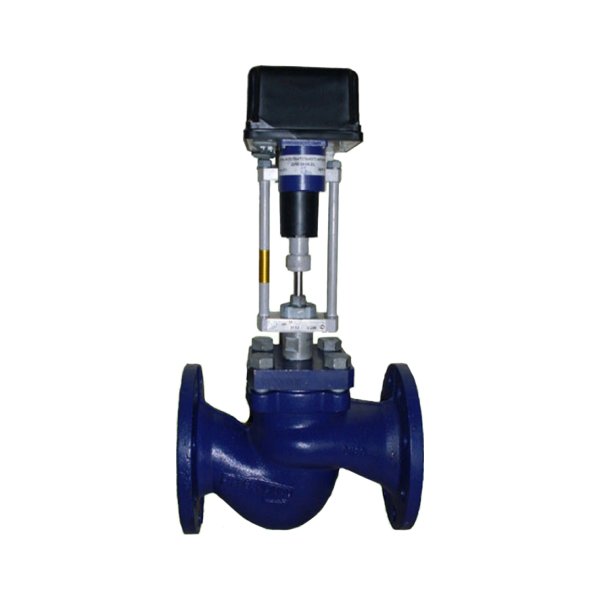

Клапан запорно-регулирующий КЗР и КЗРр

Диаметр условного прохода, DN ....... 15, 20, 25, 32, 50, 80, 100, 150 мм;

Условная пропускная способность ................................... 1 - 280 м3/ч;
Диаметр затворной части .................................................. 6,5 - 145 мм;
Условное давление ............................................................. до 1,6 МПа;
Условный ход затвора ......................................................... 11 - 30 мм;
Масса...................................................................................... 8,1 - 78 кг.

Конструкция, принцип работы

Клапаны КЗР и КЗРр снабжены прямоходным электрическим исполнительным механизмом на базе шагового двигателя МЭП-3500. Имеют фланцевое присоединение к трубопроводам. Присоединительные размеры фланцев по ГОСТ 12820 на условное давление PN=1,6 МПа (16кгс/см2) для соответствующих номинальных проходов.

Затворные части клапанов КЗР и КЗРр изготовлены из легированных корозионно-стойких сталей, уплотнение затвора сталь по стали (в некоторых конструкциях фторопластовое кольцо по стали). Уплотнение штока затвора из фторопласта или термостойкой резины, разъемные части корпусов из паронита общего назначения.

Корпуса клапанов КЗР и КЗРр изготавливаются из чугуна на номинальное давление PN=1,6 МПа. Отличие клапанов КЗР и КЗРр состоит в том, что КЗРр имеют конструкцию затвора с разгрузочной камерой, позволяющую уменьшить усилие, необходимое для его закрытия. Это позволяет использовать на клапане КЗРр исполнительный механизм с малым усилием.

Рис. 1. Общее устройство клапана запорно-регулирующего
КЗР-ХХ/ХХ.Б-ХХ (25кч945нж и 15кч945нж).

Технические характеристики

Модификация клапана КЗР	Номин диаметр DN, мм	Диаметр затворн. части Дс, мм	Условн. пропуск. способ. Kvy, м3/ч	Относит. протечка в затворе от Kvy, %	Условн. ход затвора h3, мм	Макс допуст переп. давлен P max, МПа*	Масса, не более, кг	Размеры, мм
								L	H
15.Б-1	15	-	1	0,1	11	1,6	8,1	130	431
15.Б-1,6		-	1,6
25/6,5.Б-ХХ	25	6,5	1,6	0,1	10	1,6	7,6	160	385
25/8.Б-ХХ		8	2,5
25/12.Б-ХХ		12	4,0
25/17.Б-ХХ		17	6,3
25/24,5.Б-ХХ		24,5	8,4
32/16.Б-ХХ	32	16	6,3	0,1	14	1,6	13	180	382
32/23.Б-ХХ		23	10		16
32/29.Б-ХХ		29	16		16
32/31,5.Б-ХХ		31,5	20		16
50/17,5.Б-ХХ	50	17,5	10	0,1	16	1,6	14,5	230	406
50/20.Б-ХХ		20	14		20
50/28.Б-ХХ		28	19		20
50/30.Б-ХХ		30	24		22
50/40.Б-ХХ		40	36		22
50/49,5.Б-ХХ		49,5	40		22
80/37.Б-ХХ	80	37	36	0,1	22	1,6	30,5	305	435
80/40.Б-ХХ		40	40		25
80/47.Б-ХХ		47	50		25	1,2
80/55.Б-ХХ		55	63		25	1,0
80/76.Б-ХХ		76	100		25	0,63
100/95.Б-ХХ	100	95	125	0,1	30	1,0	38	350	440
150/145.Б-ХХ	150	145	280				78	480	490
