Клапан ВКСР с электрическим исполнительным механизмом ВЭП. Клапаны регулирующие

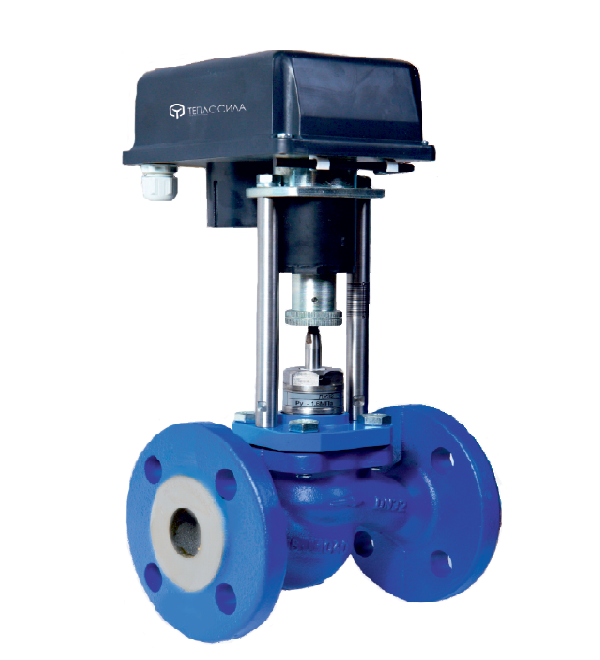

Клапан ВКСР с электрическим исполнительным механизмом ВЭП

Клапан ВКСР применяется в системах отопления и горячего водоснабжения на объектах промышленного, коммунального и бытового назначения в составе узлов учета тепла.

Диаметр условного прохода, DN ........ 15, 20, 25, 32, 40, 50, 65, 80, 100, 125 мм;
Рабочая среда ........................ вода;
Условное давление ................. до 1,6 МПа;
Напряжение питания .............. 187 - 242 В, 50 - 60 Гц;
Потребляемая мощность ......... 18 Вт;
Срок службы............................. не менее 15 лет.

Конструкция, принцип работы

Клапан ВКСР с электрическим исполнительным механизмом (ЭИМ) состоит из следующих основных узлов и деталей:
- корпуса 1, через который при открытом затворе проходит рабочая среда;
- плунжера 2;
- тарелки с уплотнительным кольцом 3;
- седла 4;
- штока 5;
- крышки с уплотнительной прокладкой 6;
- узла уплотнения штока 7;
- гайки 8; 10; 11;
- электрического исполнительного механизма ВЭП 9.

Рис. 1. Конструкция клапана ВКСР

Управление ВКСР осуществляется электрическим исполнительным механизмом. Усилие, развиваемое электрическим исполнительным механизмом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды. Герметичность клапана по отношению к внешней среде обеспечивается прокладкой крышки и узлом уплотнения штока.

Технические характеристики

Наименование параметров	Значение параметров
Диаметр условного прохода, Ду мм	15	20	25	32	50	65	80	100
Условная пропускная способность, Кvy м³/ч	1,0; 1,6; 2,5	1,6; 2,5; 4	4; 6,3; 10	6,3; 10; 16	16; 25; 32	40	40; 63; 100	63; 100; 160
Пропускная характеристика	Линейная
Ход штока, мм	16; 20; 40
Скорость перемещения штока, мм/мин	20
Условное давление, МПа, не более	1,6
Допустимый перепад давления, МПа, не более	1,6					0,6		0,4
Рабочая среда	Вода
Рабочая температура, С	5…150
Высота, мм	380	390	400	410	410	445	445	470
Длина, мм	130	150	160	180	230	290	310	350
Масса, кг, не более	6	7	8	12	14	18	24	42
Исполнительный механизм	ВЭП-05-3000
