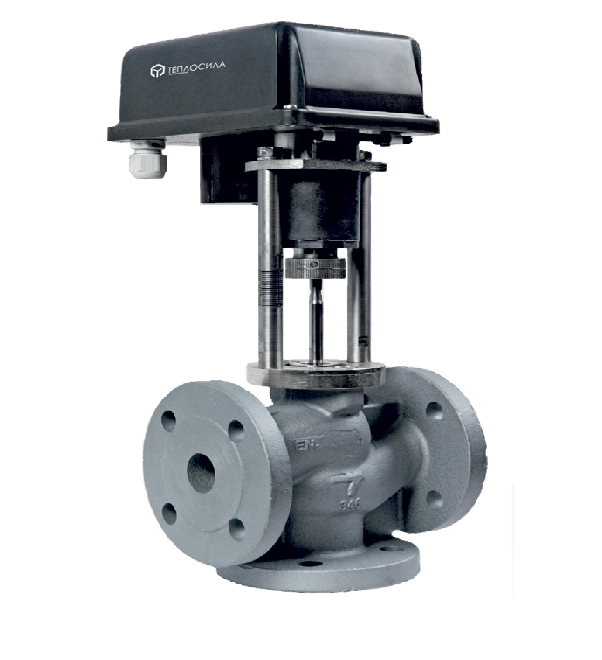

Клапан трехходовой регулирующий ВКТР с электрическим механизмом

Клапан трехходовой регулирующий ВКТР с электрическим исполнительным механизмом предназначен для смешивания потоков жидкостей в системах нагрева и охлаждения.

Диаметр условного прохода, DN ...... 15, 20, 25, 32, 40, 50, 65,
80, 100, 125 мм;
Рабочая среда ........................ вода и водные растворы, не разрушающие конструкцию ВКТР при температуре до 150 °С;
Условное давление ................. до 1,6 МПа;
Исполнительный механизм .... ВЭП-08-3000 (ВЭП-18-3000), ВЭП-09-3000 (ВЭП-19-3000);
Масса.................................. 6, 7, 8, 12, 13, 14, 18, 24, 42, 56 кг.

Технические характеристики

Наименование	Характеристики
Диаметр условного прохода, DN, мм	15	20	25	32	40	50	65	80	100	125
Условная пропускная способность Kvy, м³/ч	0,63 1,25 1,6 2,5 4	5 6,3	8 10	12,5 16	20 25	31,5 40	50 63	80 100	125 160	250
Пропускная характеристика	А-АВ, равнопроцентная В-АВ, линейная
Ход штока, мм	14, 20, 30
Скорость перемещения штока, мм/мин.	20
Рабочая среда	Вода и водные растворы не агрессивные к деталям клапана с температурой до 150 °С
Условное давление	не более 1,6 МПа
Допустимый перепад давления	не более 1 МПа						не более 0,6 МПа		не более 0,4 МПа	не более 0,3 МПа
D, мм, не более	95	105	115	140	150	165	185	200	220	250
L, мм, не более	130	150	160	180	200	230	290	310	350	400
H, мм, не более	65	70	75	95	100	100	120	130	150	160
Масса с ВЭП-3000, кг, не более	6	7	8	12	13	14	18	24	42	56
Исполнительный механизм	ВЭП-08-3000 (ВЭП-18-3000)						ВЭП-09-3000 (ВЭП-19-3000)
Примечание: - для управления клапаном устанавливается исполнительный механизм ВЭП-3000; - для увеличения температуры во вторичном контуре канал В-АВ закрывается, канал А-АВ открывается; - клапан открыт: А-АВ; - клапан закрыт: В-АВ.
