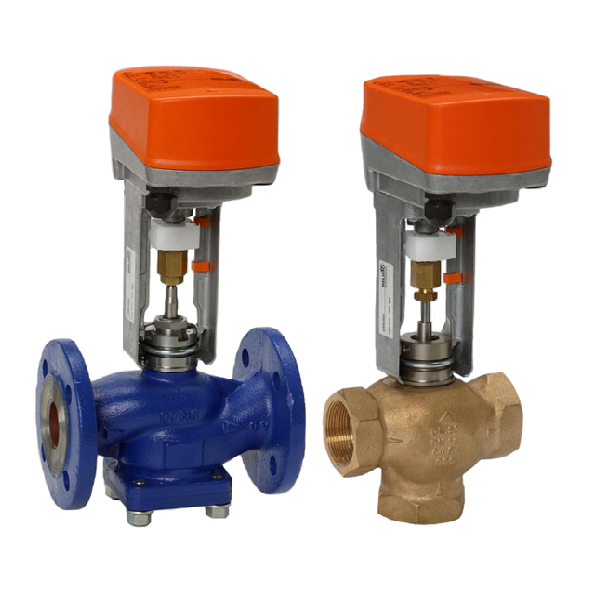

Регулирующие клапаны RV 102 и RV 103

Регулирующие клапаны RV 102 и RV 103 применяются в отопительной, вентиляционной технике на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Диаметр условного прохода DN, мм ...................... 15 - 50 мм;
Диапазон измерения температур ........................... 0 - 150 °С;
Условное давление ............................................... до 1,6 МПа;
Условная пропускная способность.................. 0,6 - 40 м3/час;
Материал корпуса........ бронза (RV 102), серый чугун (RV 103).

Конструкция, принцип работы

Регулирующие клапаны RV 102 это двух- или трехходовая арматура с резьбовым присоединением, материалом корпуса является бронза. Регулирующие клапаны RV 103 это та же арматура во фланцевом исполнении, материал корпуса серый чугун.

RV 102 и RV 103 выпускаются в следующих исполнениях:
- трехходовой регулирующий клапан;
- двухходовой регулирующий клапан реверсивный;
- двухходовой угловой регулирующий клапан.

Технические характеристики

Конструкционный ряд	RV 102	RV 103
Диаметр условного прохода DN, мм	от 15 до 50
Условное давление	1,6 МПа
Материал корпуса	бронза 42 3135	серый чугун EN-JL 1040
Материал конуса	латунь 42 3234
Диапазон рабочей температуры	от 0 до 150 °С
Строительная длина	ряд M4 согласно DIN 3202 (4/1982)	ряд 1 согласно EN 558-1 (3/1997)
Присоединение	патрубок с внутренней резьбой	фланец B1 согласно EN 1092-1 (4/2002)
Тип конуса	цилиндрический с вырезами
Расходная характеристика	линейная, равнопроцентная
Значения Kvs	0,6 - 40 м3/час
Неплотность	класс III согласно EN 1349 (5/2001)
Регулирующее отношение r	50:1
Уплотнение сальника	торобразное кольцо EPDM
