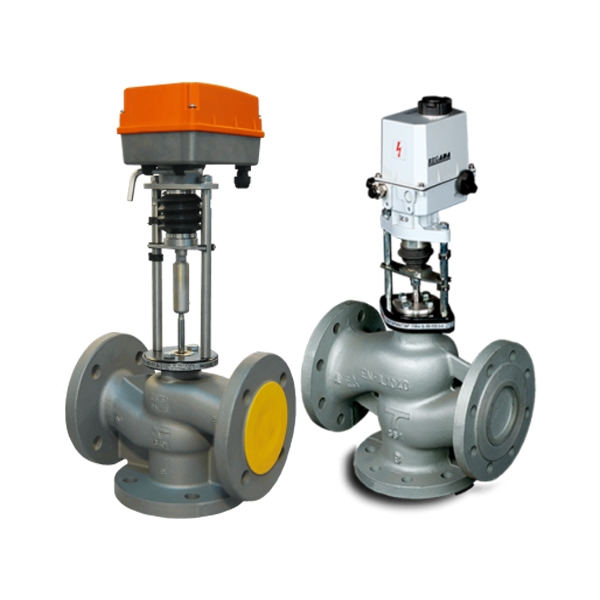

Клапаны регулирующие трёхходовые смесительные TRV-3

Номенклатура

TRV-3-X1-X2-X3
Где:
TRV-3 - Условное обозначение клапана трехходового смесительного регулирующего
X 1 - Условный диаметр DN (выбираем из таблицы 1.1)
X 2 - Условная пропускная способность Kvs (выбираем из таблицы 1.1)
X 3 - Маркировка типа привода от 1 до 8, от 17 до 24, от 29 до 30, 101 (выбираем из таблицы 1.2 в разделе двухходовые регулирующие клапаны TRV)

Пример заказа:
Клапан трехходовой смесительный  регулирующий фланцевый с условным диаметром 15 мм, с пропускной способностью 2,5 м3/ч, максимальной температурой рабочей среды 150°С и оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-3-15-2,5-101

Технические характеристики

Таблица 1.1.

НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ
ЗНАЧЕНИЕ ПАРАМЕТРОВ
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100

Условная пропускная
способность, Kvs м3

0,63
1,25
1,6
2,5
4
5
6,3
8
10
12,5
16
20
25
31,5
40
50
63
80
100
125
160
Пропускная характеристика А - АВ, равнопроцентная; В - АВ, линейная
Номинальное давление PN, бар (МПа) 16 (1,6)
Рабочая среда Вода с температурой до 150°С, 30% водный раствор этиленгликоля
Ход штока, мм 14 30/25*
Тип присоединения фланцевый

Материалы:
-корпус клапана
-запорный узел (плунжер)
-шток и седло канала В
-уплотнения разгрузочной камеры
-уплотнение штока


Чугун
Латунь CW614N
Коррозионностойкая сталь ГОСТ 5632
Резина термостойкая из EPDM
Прокладки из EPDM каучука

* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA

Описание и схемы включения приводов приведены в разделе 1.1

Характеристика регулирования

Устройство клапана

Устройство клапана c приводом ST mini

Монтажные положения

Устройство клапана c приводом
REGADA ST 0 ; STR 0PA ; STR 0.1PA

  1. Корпус клапана
  2. Плунжер
  3. Уплотнительные кольца плунжера
  4. Седло
  5. Шток
  6. Уплотнительное кольцо седла
  7. Втулка
  8. Уплотнение втулки
  9. Уплотнительный узел штока
  10. Кольцо стопорное
  11. Контргайка
  12. Винт стопорный
  13. Переходник
  14. Электропривод
  15. Винт крепежный
  16. Крышка

Монтажные положения клапана с приводом REGADA, TSL-1600
(Прямолинейные участки до и после клапана не требуются)

Габаритные размеры













НАИМЕНОВАНИЕ ПАРАМЕТРОВ,
ЕДИНИЦЫ ИЗМЕРЕНИЯ
ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100
Длина L, мм 130 150 160 180 200 230 290 310 350
Высота, Н1, мм 65 70 75 95 100 100 120 130 150
Высота клапана Н:
c приводом TSL-1600 402 407 417 427 437 442
- с типом привода ST mini 472.0, мм /не более 400 405 415 423 435 445
- с типом привода ST 0 490.0, мм /не более         535 555 575 595 625
- с типом привода AVF 234S F132, мм /не более 402 410 420 428 440 450 525 545 575
Масса клапана:
c приводом TSL-1600 6,3 7,2 8,2 10,8 12,3 14,8
-с типом привода ST mini 472.0, кг/ не более 6,1 7 8 10,6 12,1 14,6
-с типом привода ST 0 490.0, кг /не более         14,2 16,2 25 33 40
- с типом привода AVF 234S F132, кг /не более 10,1 11,2 12,2 14,8 16,3 18,8 28 32 37,5



Пример подбора

Требуется подобрать трехходовой смесительный регулирующий клапан с электрическим приводом для регулирования температуры в контуре системы отопления.
Расход сетевого теплоносителя: 5 м³/ч.
Давление перед трехходовым смесительным регулирующим клапаном по условию схемного решения (порт А и порт В): 4 бар.
В схемном решении присутствует равенство температурных графиков сетевого контура и контура системы теплопотребления – по этой причине выбран трехходовой смесительный регулирующий клапан с электрическим приводом.

В соответствии с рекомендациями по подбору регулирующих клапанов:

1. По формуле (4) определяем минимальный условный диаметр клапана:
(4) Ду = 18,8*(G/ V= 18,8*(5/3) = 24,3 мм.
Скорость в выходном сечении V клапана выбираем равной максимально допустимой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
2. По формуле (1) определяем требуемую пропускную способность клапана:
(1) Kv=G/Δ= 5/ 0,25 = 10,0 м3/ч.
Перепад давления на клапане ΔP выбираем равный перепаду давления в контуре системе отопления в соответствии с  рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
3. Выбираем двухходовой клапан (Тип TRV-3) с ближайшим большим условным диаметром и ближайшей меньшей (или равной) условной пропускной способностью Kvs:
Ду = 25 мм, Кvs = 10 м3/ч.
4. По формуле (2) определяем фактический перепад на полностью открытом клапане при максимальном расходе 5 м3/ч:
(2) ΔPф = (G/Kvs)2 = (5/10)2 = 0,25 бар.
5. Давление за трехходовым регулирующим клапаном при заданном расходе 5 м3/ч и фактическом перепаде 0,25 бар будет составлять 4,0 – 0,25 = 3,75 бар.
6. Из таблицы 1.2 выбираем привод ООО «Завод Теплосила» TSL-1600 (тип привода 101).
7. Номенклатура для заказа: TRV-3-25-10-101.

Внимание: при выборе циркуляционного насоса необходимо дополнительно учитывать перепад давлений на трехходовом клапане для определения требуемого напора насоса.






Цена:от 32000 рублей руб.
