Клапаны смесительные трехходовые КСТ

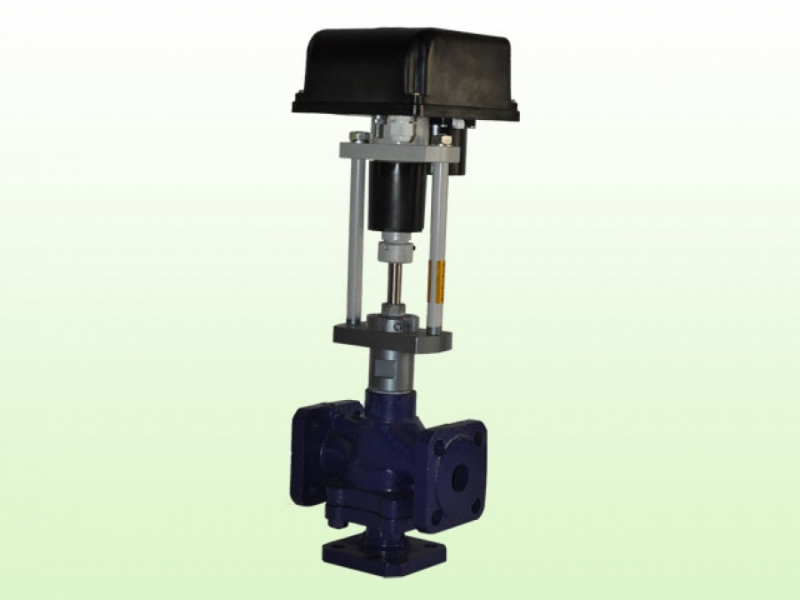

Наименование изделия: Клапан смесительный трехходовой КСТ-ХХ/ХХ.Б-ХХ (27ч909нж и 27с908нж)

Диаметр: ДУ25-Ду100

Давление: РУ 1.6 МПа

Температура теплоносителя: до +150ºС

Среда: вода и другие жидкие среды, совместимые с материалами внутренней части корпуса

Назначение: Клапаны смесительные трехходовые КСТ-ХХ/ХХ.Б являются узлами смешения и предназначены для комплектования систем автоматического регулирования тепловых и других технологических процессов в качестве исполнительного звена. Регулирование осуществляется путем изменения пропускной способности портов клапана в обратной зависимости, при этом суммарный поток на выходе клапана остается постоянным.

Гарантия: 48 месяцев

Клапан смесительный трехходовой КСТ-ХХ/ХХ.Б-ХХ (27ч909нж и 27с908нж)

НАЗНАЧЕНИЕ: Предназначены для регулирования потоков регулируемой среды без абраз

ивных частиц, таких как вода и других жидких сред, совместимых с материалами внутренних частей корпуса. Применяются в качестве регулирующей арматуры в тепловых пунктах, в системах теплоснабжения, водоснабжения и других технологических процессах.

РЕГУЛИРУЕМАЯ СРЕДА: Вода с температурой до 150ºС, рабочее давление до 1,6 МПа (16кгс/см2)

УСЛОВИЯ ЭКСПЛУАТАЦИИ: УХЛ4 по гост 15150. Температура наружного воздуха от -5ºС до 40ºС. Относительная влажность воздуха до 85% при температуре 25ºС.

КОНСТРУКЦИЯ: Клапан снабжён прямоходным электрическим исполнительным механизмом на базе шагового двигателя МЭП-3500. Имеет фланцевое присоединение к трубопроводам. Присоединительные размеры фланцев по ГОСТ12820 на условное давение PN=1,6 МПа (16кгс/см2) для соответствующих номинальных проходов. Затворные части изготавливаются из легированных корозионно-стойких сталей, уплотнение затвора сталь по стали, или в некоторых конструкциях фторопластовое кольцо по стали. Уплотнение штока затвора из фторопласта или термостойкой резины, разъёмных частей корпуса из паронита общего назначения.

Клапаны являются пассивными узлами смешения, представляющими собой два противофазно изменяющихся сечения затвора двух смешиваемых потоков, с условием сохранения суммарного проходного сечения. Клапаны не являются запорной арматурой. Общее устройство клапанов показано на рисунках 1 и 2, габаритные и установочные размеры на рисунке 3 и приведены в таблице 1.

Рисунок 1. Общее устройство клапана смесительного КСТ-ХХ/ХХ.Б-ХХ (27ч909нж).

Рисунок 2. Общее устройство клапана смесительного КСТ-ХХ/ХХ.Б-ХХ (27с908нж).

Рисунок 3. Габаритные и установочные размеры клапанов смесительных КСТ-ХХ/ХХ.Б-ХХ (27ч909нж и 27с908нж).

Установочное положение относительно трубопровода горизонтально протоком порта смешения АБ – рекомендуемое, вертикально протоком порта смешения АБ -допустимое. Не рекомендуется установка исполнительным механизмом под трубопроводом. При установке необходимо учитывать возможность быстрого доступа для пользования дублером ручного перемещения затвора.

Скачать паспорт на КЛАПАНЫ СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КСТ-25/ХХ.Б-ХХ (27ч909нж) КЛЯБ 493575.054 ПС
