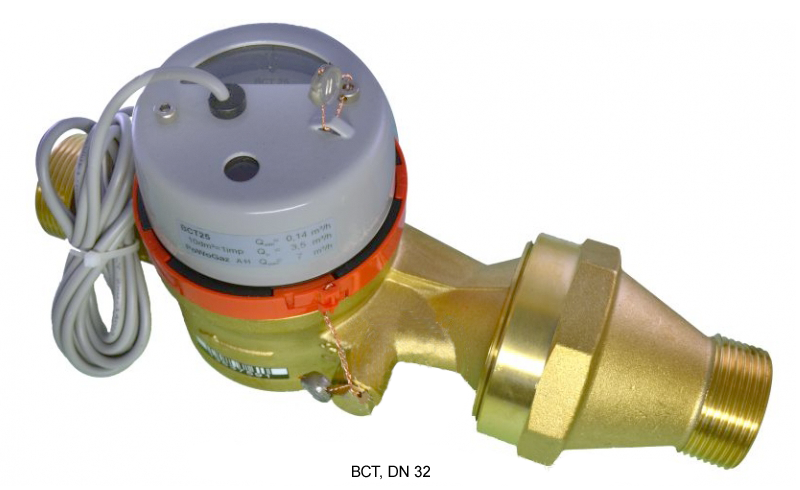

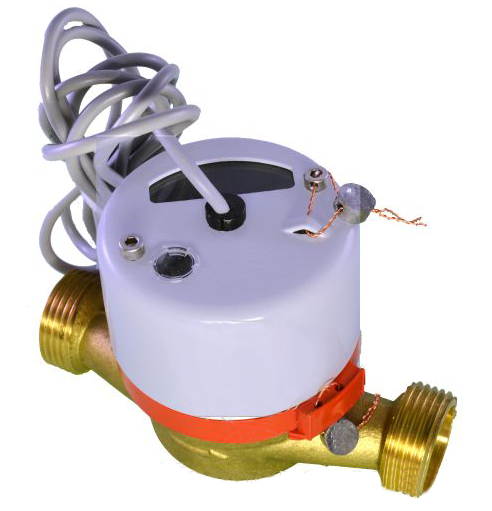

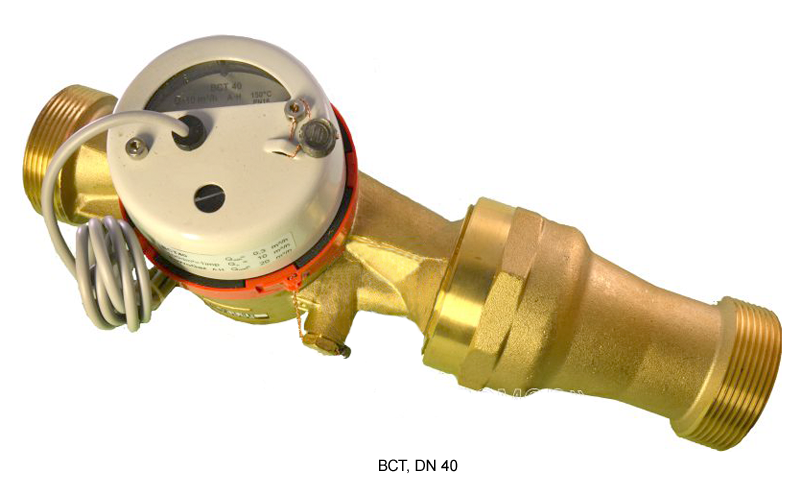

Счетчики воды с импульсным выходом ВСТ

Диаметр условного прохода .............. 15, 20, 25, 32, 40 мм;
Диапазон измерения температур ...................... 5 - 150 °С;
Условное давление .......................................... до 1,6 МПа;
Измеряемый максимальный расход воды ...... 3 - 20 м3/ч;
Порог чувствительности .............................. 0,01 - 0,1 м3/ч;
Средний срок службы ............................... не менее 12 лет;
Межповерочный интервал......................................... 6 лет.

Конструкция, принцип работы

ВСТ состоит из трех основных частей: корпуса, крыльчатки и счетного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закрепленная на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счетного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. Такая конструкция обеспечивает надежную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.

Счетный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства. ВСТ имеет счетный механизм с магнитоуправляемым контактом, предназначенным для формирования выходных импульсов.

Принцип действия ВСТ основан на преобразовании поступательного движения потока воды, подводимого в измерительную камеру корпуса, во вращательное движение крыльчатки и передаче скорости крыльчатки через магнитную полумуфту счетному устройству через тонкую немагнитную перегородку.

Технические характеристики

Диаметр условного прохода, DN	15	20	25	32	40
Тип	крыльчатый, одноструйный, сухого типа
Диапазон температур	+ 5 °С до + 95 °С		+ 5 °С до + 150 °С
Измеряемый ВСТ расход воды, м³/ч
- наименьший Qmin Класс А / Класс В	0,06/0,03	0,1/0,05	0,14	0,24	0,3
- переходный Qt Класс А / Класс В	0,15/0,12	0,25/0,02	0,35	0,6	1
- номинальный Qn класс А и класс В	1,5	2,5	3,5	6	10
- наибольший Qmax класс А и класс В	3	5	7	12	20
Порог чувствительности, м³/ч, не более	0,01	0,02	0,05	0,09	0,1
Максимальное рабочее давление	1,6 МПа
Потеря давления	при максимальном расходе не превышает 0,1 МПа
Наибольшее значение роликового указателя	99999		999999
Наименьшая цена деления, м³	0,00005		0,0005
Цена импульса	1л/имп		10л/имп		100л/имп
Присоединение к трубопроводу	резьбовое 3/4”	резьбовое 1”		резьбовое 1” 1/2”	резьбовое 2”
Масса счетчика ВСТ, кг	0,65	0,75	2,2	2,5	2,8
Средний срок службы	не менее 12 лет
Габаритные размеры (Д×В×Ш), мм, не более	110×80×70	130×80×70	260×123×93	260×125×93	300×125×93

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСТ имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСТ имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, равный 1/2 Qmax, при котором ВСТ может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСТ может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСТ устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСТ на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды для ВСТ с DN 25 - 40 свыше 150 °С, для ВСТ c DN 15, 20 свыше 95 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСТ - 24 месяца с момента ввода в эксплуатацию.
