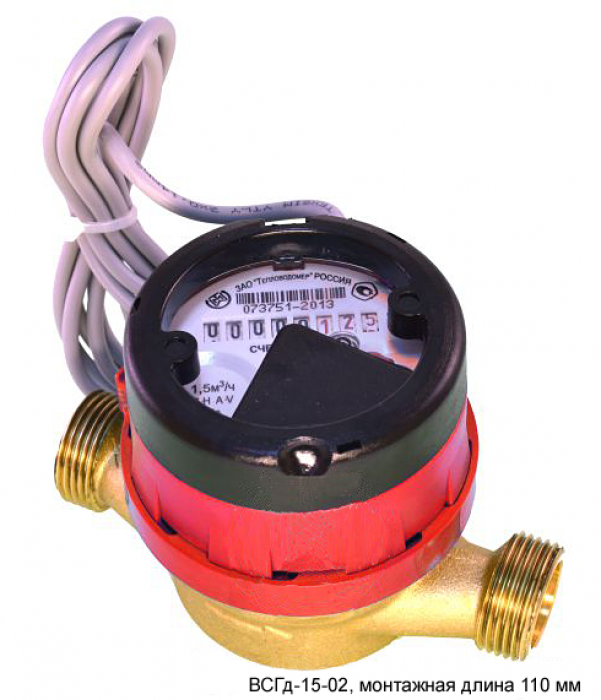

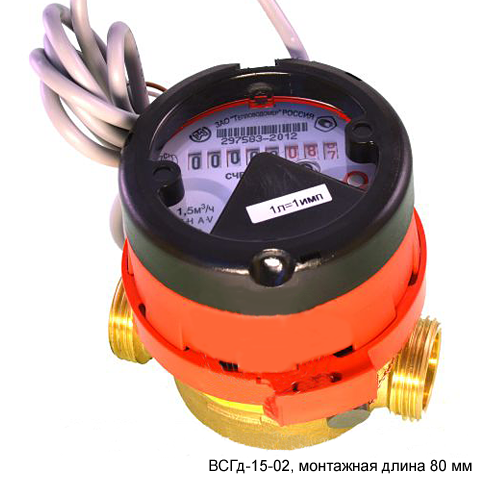

Счетчики воды с импульсным выходом ВСГд-15-02

Все фото:

Конструкция, принцип работы

ВСГд-15-02 состоит из трех основных частей: корпуса, крыльчатки и счетного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закрепленная на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счетного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. Такая конструкция обеспечивает надежную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.

Счетный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства. ВСГд-15-02 имеет счетный механизм с магнитоуправляемым контактом, предназначенным для формирования выходных импульсов. Цена одного импульса составляет 0,001 м³.

Принцип действия ВСГд-15-02 основан на преобразовании поступательного движения потока воды, подводимого в измерительную камеру корпуса, во вращательное движение крыльчатки и передаче скорости крыльчатки через магнитную полумуфту счетному устройству через тонкую немагнитную перегородку.

Схема 1. Конструкция ВСГд-15-02

Технические характеристики

Диаметр условного прохода, Ду	15
Тип	крыльчатый, одноструйный, сухого типа
Диапазон температур	+ 5 °С до + 95 °С
Измеряемый ВСГд-15-02 расход воды, м³/ч
- наименьший Qmin Класс А / Класс В	0,06/0,03
- переходный Qt Класс А / Класс В	0,15/0,12
- номинальный Qn класс А и класс В	1,5
- наибольший Qmax класс А и класс В	3
Порог чувствительности, м³/ч	не более 0,01
Максимальное рабочее давление	1,6 МПа
Потеря давления	при максимальном расходе не превышает 0,1 МПа
Наибольшее значение роликового указателя	99999,999
Наименьшая цена деления, м³	0,00005
Цена импульса	1л/имп
Присоединение к трубопроводу	резьбовое 3/4”
Масса счетчика ВСГд-15-02	0,6 кг
Средний срок службы	не менее 12 лет
Габаритные размеры (Д×В×Ш)	не более 110×80×70 мм

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСГд-15-02 имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСГд-15-02 имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, равный 1/2 Qmax, при котором ВСГд-15-02 может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСГд-15-02 может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСГд-15-02 устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСГд-15-02 на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды свыше 95 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСГд-15-02 - 24 месяца с момента ввода в эксплуатацию.
