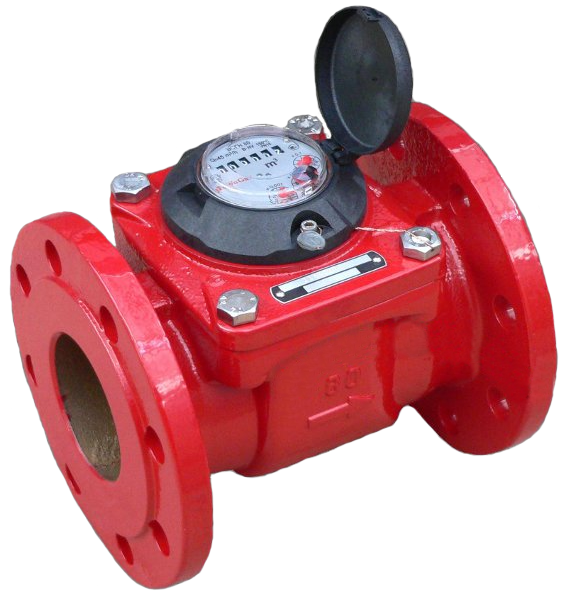

Счетчики воды ВСГН

Диаметр условного прохода ............................. 40 - 250 мм;
Диапазон измерения температур ....................... 5 - 150 °С;
Условное давление ........................................... до 1,6 МПа;
Измеряемый максимальный расход воды... 30 - 1000 м3/ч;
Порог чувствительности .................................. 0,25 - 8 м3/ч;
Присоединение к трубопроводу ........................ фланцевое;
Средний срок службы ................................. не менее 12 лет;
Межповерочный интервал........................................ 4 года.

Конструкция, принцип работы

Принцип работы ВСГН основан на преобразовании поступательного движения потока воды, подводимого в измерительную камеру корпуса, во вращательное движение турбинки и передаче угловой скорости турбинки через вертикальную ось и магнитную полумуфту, закрепленную на верхнем конце оси на счетный механизм через тонкую немагнитную перегородку.

Технические характеристики

Диаметр условного прохода, DN	40	50	65	80	100	125	150	200	250
Тип	турбинный, сухого типа
Диапазон измерения температур	+ 5 °С до + 150 °С
Измеряемый ВСГН расход воды, м³/ч
- наименьший Qmin	0,7	0,7	1	1,6	2,4	4	6	10	20
- переходный Qt	1,5	1,6	2	3,2	4,8	8	12	20	40
- номинальный Qn	15	15	25	45	70	100	150	250	500
- наибольший Qmax	30	30	60	90	140	200	300	500	1000
Порог чувствительности, м³/ч, не более	0,25	0,25	0,3	0,35	0,6	1,1	2	4	8
Максимальное рабочее давление	1,6 МПа
Максимальное значение указателя счетного механизма	999999						999999x10
Наименьшая цена деления, м³	0,0005			0,005
Цена импульса	100л/имп						1000л/имп
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса счетчика ВСГН, кг	7,9	9,9	10,6	13,3	15,6	18,1	40,1	51,1	75,1
Средний срок службы	не менее 12 лет

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСГН имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСГН имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, при котором ВСГН может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСГН может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСГН устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСГН на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды свыше 150 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСГН - 24 месяца с момента ввода в эксплуатацию.
