Счетчики воды ВСГ

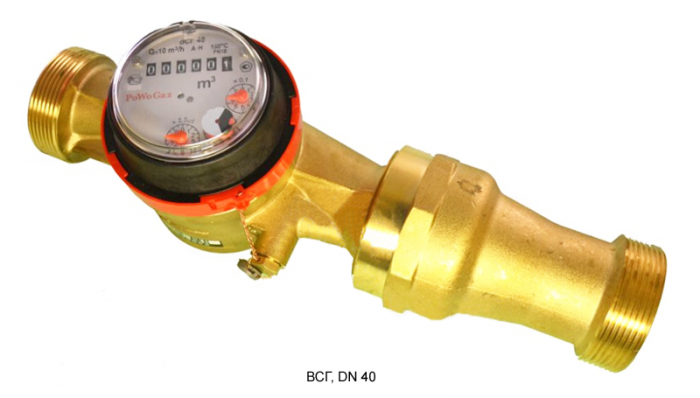

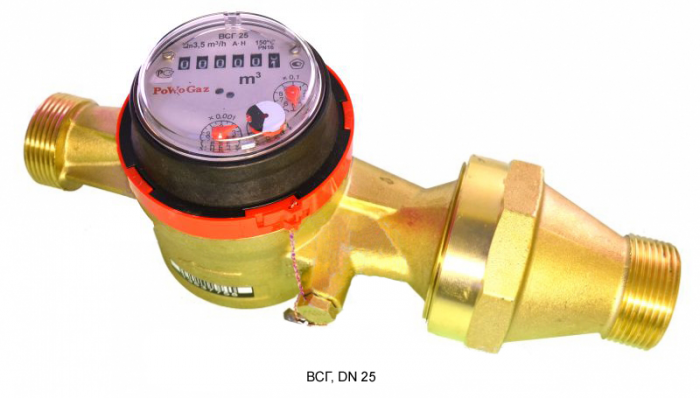

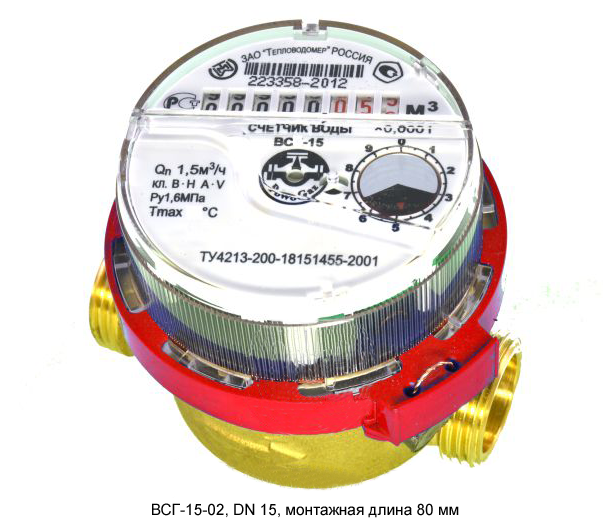

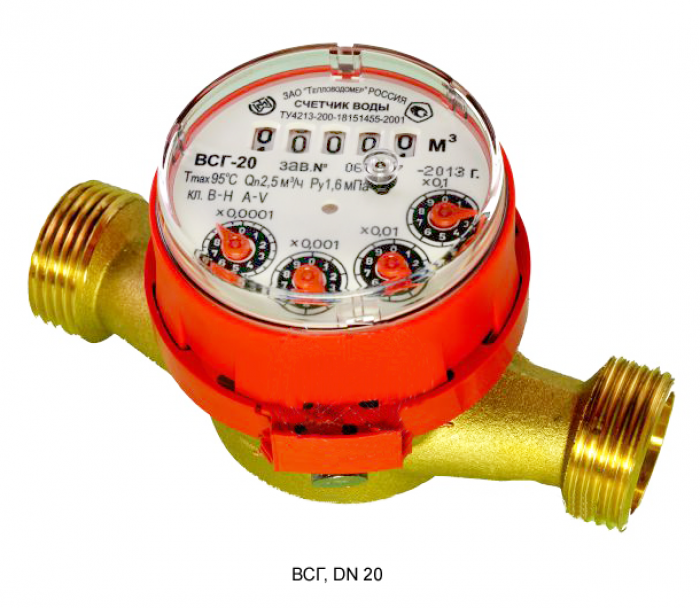

Все фото:

Диаметр условного прохода ........... 15, 20, 25, 32, 40 мм;
Диапазон измерения температур ................... 5 - 150 °С;
Условное давление ....................................... до 1,6 МПа;
Измеряемый максимальный расход воды ... 3 - 20 м3/ч;
Порог чувствительности ........................... 0,01 - 0,1 м3/ч;
Средний срок службы ............................. не менее 12 лет;
Межповерочный интервал...................................... 6 лет.

Конструкция, принцип работы

Счетчик горячей воды ВСГ состоит из трех основных частей: корпуса, крыльчатки и счетного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закрепленная на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счетного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. Такая конструкция ВСГ обеспечивает надежную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.

В зависимости от диаметра условного прохода, на который рассчитан ВСГ, счетный механизм имеет пять или восемь роликов для указания объема потребленной воды в кубических метрах. На оси червяка счетного механизма установлены четыре или один стрелочные указатели с наименьшей ценой деления 0,00005 м³/ч. Счетный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства.

Принцип действия ВСГ основан на преобразовании поступательного движения потока воды, подводимого в измерительную камеру корпуса, во вращательное движение крыльчатки и передаче скорости крыльчатки через магнитную полумуфту счетному устройству через тонкую немагнитную перегородку.

Технические характеристики

Диаметр условного прохода, DN	15	20	25	32	40
Тип	крыльчатый, одноструйный, сухого типа
Диапазон температур	+ 5 °С до + 95 °С		+ 5 °С до + 150 °С
Измеряемый счетчиком ВСГ расход воды, м³/ч
- наименьший Qmin Класс А / Класс В	0,06/0,03	0,1/0,05	0,14	0,24	0,3
- переходный Qt Класс А / Класс В	0,15/0,12	0,25/,02	0,35	0,6	1,0
- номинальный Qn класс А и класс В	1,5	2,5	3,5	6,0	10,0
- наибольший Qmax класс А и класс В	3,0	5,0	7,0	12	20
Порог чувствительности, м³/ч, не более	0,01	0,02	0,05	0,09	0,1
Максимальное рабочее давление	1,6 МПа
Потеря давления	при максимальном расходе не превышает 0,1 МПа
Наибольшее значение роликового указателя	99999,999	99999	999999
Наименьшая цена деления, м³	0,00005		0,0005
Цена импульса	1л/имп		10л/имп		100л/имп
Присоединение к трубопроводу	резьбовое 3/4”	резьбовое 1”	резьбовое 1” 1/4”	резьбовое 1” 1/2”	резьбовое 2”
Масса счетчика ВСГ, кг	0,6	0,75	2,2	2,5	2,8
Средний срок службы	не менее 12 лет
Габаритные размеры (Д×В×Ш), мм, не более	110×75×70	130×75×70	260×110×93		300×110×93

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСГ имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСГ имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, равный 1/2 Qmax, при котором ВСГ может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСГ может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСГ устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСГ на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды для ВСГ с Ду 15, 20 свыше 95 °С, с Ду 25 - 40 свыше 150 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСГ - 24 месяца с момента ввода в эксплуатацию.
