Счетчик воды комбинированный ВСХНК И ВСХНКД. Счетчики воды

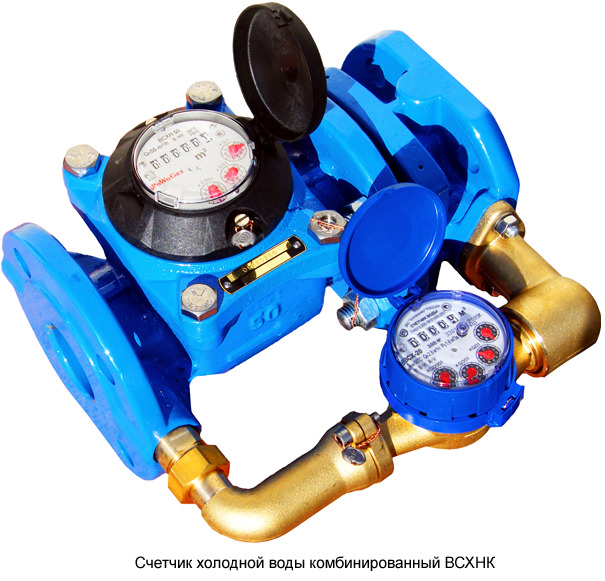

Счетчик воды комбинированный ВСХНК И ВСХНКД

Диаметр условного прохода ......................... 50 - 150 мм;
Диапазон измерения температур ..................... 5 - 50 °С;
Условное давление ....................................... до 1,6 МПа;
Измеряемый максимальный расход воды ....... 600 м3/ч;
Присоединение к трубопроводу .................... фланцевое;
Средний срок службы ............................. не менее 12 лет;
Межповерочный интервал...................................... 6 лет.

Конструкция, принцип работы

ВСХНК, ВСХНКд состоят из турбинного (основного), крыльчатого (вспомогательного) счетчиков, размещенных на параллельной отводке. Когда напор воды в системе водоснабжения невысок, вода движется через крыльчатый счетчик, когда же напор возрастает, вода поступает через турбинный и крыльчатый счетчики.

Расчет полного объема воды,прошедшего через ВСХНК, ВСХНКд, определяется суммированием показаний объема воды турбинного и крыльчатого счетчиков.

Крыльчатый счетчик защищен от перегрузки, которая может возникнуть, грибовидным клапаном, ограничивающим расход в системе.

У ВСХНКд турбинный, крыльчатый счетчики дополнительно формируют импульсные сигналы.

Схема работы ВСХНК и ВСХНКд

Технические характеристики

Диаметр условного прохода, DN	50/20	65/20	80/20	100/20	150/20
Измеряемый расход воды
- наименьший расход Qmin, м³/ч	0,05	0,05	0,05	0,05	0,2
- переходный расход Qt, м³/ч	0,2	0,2	0,2	0,2	0,8
- номинальный расход Qn, м³/ч	50	60	120	230	400
- наибольший расход Qmax, м³/ч	90	120	200	300	600
Максимальное значение указателя счетного механизма, м³/ч
- основного счетчика	999999				999999×10
- вспомогательного счетчика	99999				999999
Расход воды, м³/ч, при потере давления 0,1 кгс/см²(0,01 МПа)	12	28	33	44	118
Цена импульса, л/имп., для ВСХНКд	100/1	100/1	100/1	100/1	1000/100
Пределы допускаемой относительной погрешности при измерении объема в зависимости от расхода Q, %
- Qmin ≤ Q < Qt	± 5
- Qt ≤ Q ≤ Qmax	± 2
Наибольшее количество воды, измеряемое счетчиком ВСХНК, ВСХНКд, м³х1000
- за сутки	1,08/0,063	1,44/0,063	2,88/0,063	5,52/0,063	9,6/0,72
- за месяц	32,4/1,875	43,2/1,875	86,4/1,875	165,6/1,875	288/21,6
Наименьшая цена деления счетного механизма, м³	0,0005/0,00005			0,005/0,00005	0,005/0,0005
Присоединение к трубопроводу	фланцевое
Диапазон срабатывания переключающего устройства, м³/ч
- увеличении расхода	1,6			2,5	6,2
- уменьшении расхода	1,1			1,9	4,8
Габаритные размеры счетчиков, мм, не более
- монтажная длина	270	300	300	360	500 ± 15
- высота счетчиков ВСХНК	180	190	212	222	350
- высота счетчиков ВСХНКд	190	200	222	232	360
- ширина	280	300	310	340	445
Масса счетчиков, кг
ВСХНК	17,6	21,1	25,1	30,1	74,6
ВСХНКд	18,7	22,2	26,2	31,2	76,9
Средний срок службы	не менее 12 лет

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСХНК, ВСХНКд имеют относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСХНК, ВСХНКд имеют погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, при котором ВСХНК, ВСХНКд могут работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСХНК, ВСХНКд могут работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСХНК, ВСХНКд устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСХНК, ВСХНКд на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды свыше 50 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСХНК и ВСХНКд - 24 месяца с момента ввода в эксплуатацию.
