Диаметр условного прохода ................................. 15 мм;
Диапазон измерения температур ..................... 5 - 50 °С;
Условное давление ....................................... до 1,6 МПа;
Измеряемый максимальный расход .................... 3 м3/ч;
Порог чувствительности ................................... 0,01 м3/ч;
Средний срок службы ............................. не менее 12 лет;
Межповерочный интервал...................................... 6 лет.

Конструкция, принцип работы

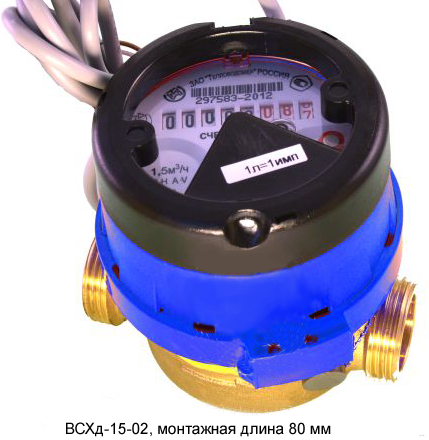

ВСХд-15-02 состоит из трех основных частей: корпуса, крыльчатки и счетного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закрепленная на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счетного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. Такая конструкция обеспечивает надежную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.

Счетный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства. ВСХд-15-02 имеет счетный механизм с магнитоуправляемым контактом, предназначенным для формирования выходных импульсов. Цена одного импульса составляет 0,001 м³.

Принцип действия ВСХд-15-02 основан вращении крыльчатки потоком воды в измерительной камере. Скорость вращения крыльчатки пропорциональна расходу воды, а количество оборотов пропорциональна количеству протекшей воды. Количество оборотов крыльчатки с помощью магнитной муфты из измерительной полости, находящейся под давлением измеряемой воды, передается на счетный механизм, работающий при атмосферном давлении воздуха. Счетный механизм с помощью редуктора масштабирует обороты и передает их на роликовый указатель счетчика, имеющий деления, кратные метру кубическому или его десятичным долям.

Конструкция ВСХд-15-02

Технические характеристики

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСХд-15-02 имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСХд-15-02 имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, равный 1/2 Qmax, при котором ВСХд-15-02 может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСХд-15-02 может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСХд-15-02 устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСХд-15-02 на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды свыше 50 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСХд-15-02 - 24 месяца с момента ввода в эксплуатацию.

Монтажные схемы

Схема монтажа счетчика холодной воды ВСХд-15-02
