Счетчики воды с импульсным выходом ВСХд. Счетчики воды

Счетчики воды с импульсным выходом ВСХд

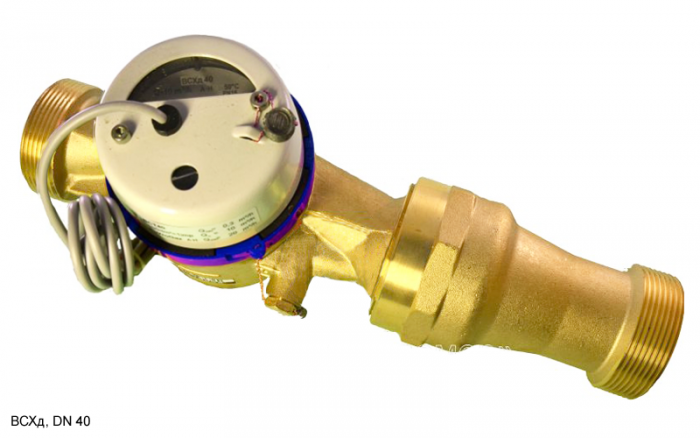

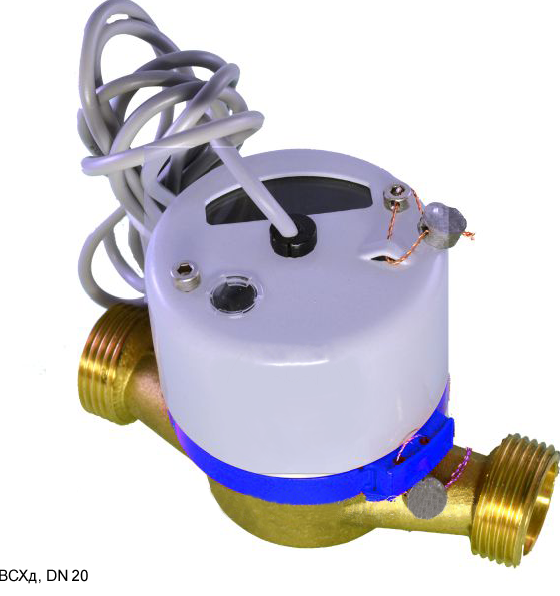

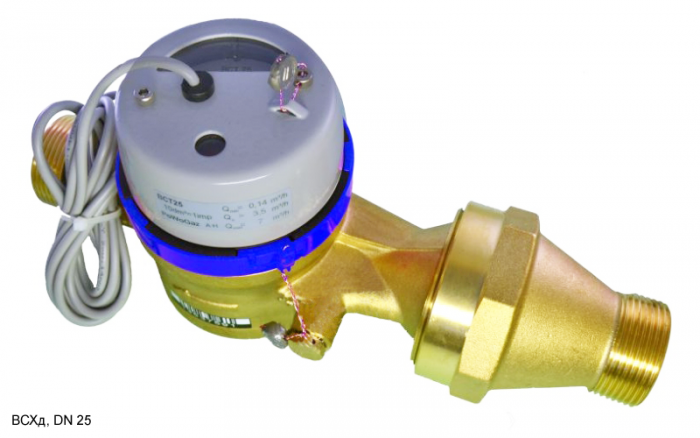

Все фото:

Диаметр условного прохода ........ 15, 20, 25, 32, 40 мм;
Диапазон измерения температур .................. 5 - 50 °С;
Условное давление .................................... до 1,6 МПа;
Измеряемый максимальный расход .......... 3 - 20 м3/ч;
Порог чувствительности ........................ 0,01 - 0,1 м3/ч;
Средний срок службы .......................... не менее 12 лет;
Межповерочный интервал................................... 6 лет.

Конструкция, принцип работы

Счетчик холодной воды ВСХд состоит из трех основных частей: корпуса, крыльчатки и счетного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закрепленная на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счетного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. Такая конструкция ВСХд обеспечивает надежную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.

Счетный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства. ВСХд имеет счетный механизм с магнитоуправляемым контактом, предназначенным для формирования выходных импульсов.

Принцип действия ВСХд основан вращении крыльчатки потоком воды в измерительной камере. Скорость вращения крыльчатки пропорциональна расходу воды, а количество оборотов пропорциональна количеству протекшей воды. Количество оборотов крыльчатки с помощью магнитной муфты из измерительной полости, находящейся под давлением измеряемой воды, передается на счетный механизм, работающий при атмосферном давлении воздуха. Счетный механизм ВСХд с помощью редуктора масштабирует обороты и передает их на роликовый указатель счетчика, имеющий деления, кратные метру кубическому или его десятичным долям.

Технические характеристики

Диаметр условного прохода, Ду	15	20	25	32	40
Тип	крыльчатый, одноструйный, сухого типа
Диапазон измеряемых ВСХд температур	+ 5 °С до + 50 °С
Расход воды, м³/ч
- наименьший Qmin Класс А / Класс В	0,06/0,03	0,1/0,05	0,14/0,07	0,24/0,12	0,3/0,2
- переходный Qt Класс А / Класс В	0,15/0,12	0,25/,02	0,35/0,28	0,6/0,48	1/0,8
- номинальный Qn класс А и класс В	1,5	2,5	3,5	6	10
- наибольший Qmax класс А и класс В	3	5	7	12	20
Порог чувствительности, м³/ч, не более	0,01	0,02	0,05	0,09	0,1
Максимальное рабочее давление	1,6 МПа
Потеря давления	при максимальном расходе не превышает 0,1 МПа
Наибольшее значение роликового указателя	99999,999	99999	999999
Наименьшая цена деления, м³	0,00005		0,0005
Цена импульса	1л/имп		10л/имп		100л/имп
Присоединение к трубопроводу	резьбовое 3/4”		резьбовое 1” 1/4”	резьбовое 1” 1/2”	резьбовое 2”
Масса счетчика ВСХд, кг	0,6	0,75	2,2	2,5	2,8
Средний срок службы	не менее 12 лет
Габаритные размеры (Д×В×Ш), мм, не более	110×80×70	130×80×70	260×123×93	260×125×93	300×125×93

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСХд имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСХд имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, равный 1/2 Qmax, при котором ВСХд может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСХд может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСХд устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСХд на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды свыше 50 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСХд - 24 месяца с момента ввода в эксплуатацию.

Монтажные схемы
