Счетчики воды ВСХН. Счетчики воды

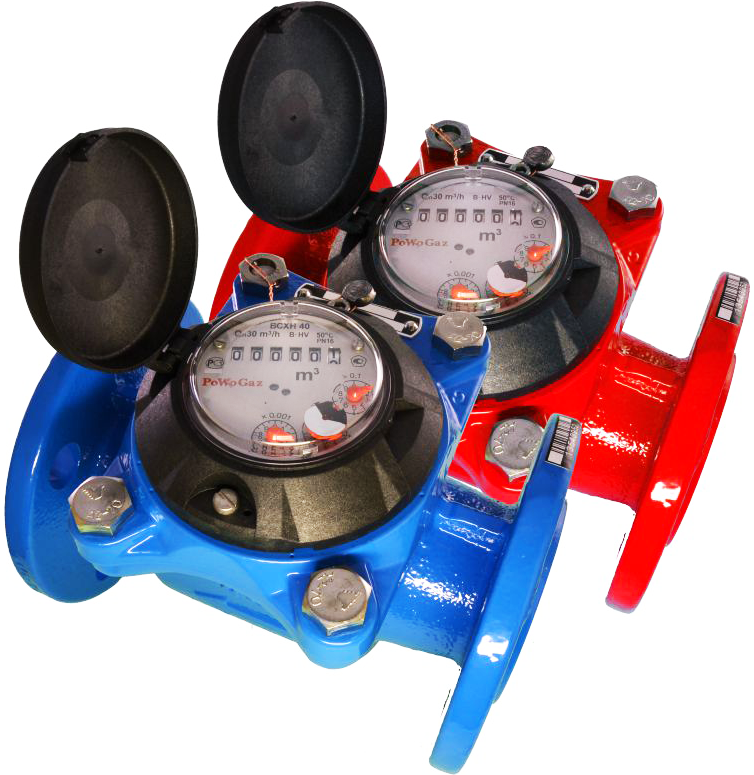

Счетчики воды ВСХН

Диаметр условного прохода ...................... 40 - 250 мм;
Диапазон измерения температур .................. 5 - 50 °С;
Условное давление .................................... до 1,6 МПа;
Измеряемый максимальный расход...... 60 - 1600 м3/ч;
Порог чувствительности ........................... 0,15 - 3 м3/ч;
Присоединение к трубопроводу ................. фланцевое;
Средний срок службы .......................... не менее 12 лет;
Межповерочный интервал................................... 6 лет.

Конструкция, принцип работы

Счетчик холодной воды ВСХН состоит из турбинки и счетного механизма, расположенных в корпусе и герметично отделенных друг от друга. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объема.

Вода через входное отверстие поступает внутрь корпуса ВСХН, приводит во вращение турбинку и через выходное отверстие вытекает в трубопровод. Число оборотов турбинки пропорционально объему прошедшей через счетчик воды. Вращение турбинки через магнитную связь передается на счетный механизм, преобразуется в значение измеренного объема воды и выводится на показывающем устройстве.

Корпус ВСХН выполнен из серого чугуна и представляет собой цилиндрические отливки с фланцами по ГОСТ 12815-80 для присоединения к трубопроводу и горловиной для размещения измерительного блока (измерительной вставки).

Технические характеристики

Диаметр условного прохода, DN	40	50	65	80	100	125	150	200	250
Тип ВСХН	турбинный, сухого типа
Диапазон температур	+ 5 °С до + 50 °С
Измеряемый счетчиком ВСХН расход воды, м³/ч
- наименьший Qmin	0,45	0,45	0,45	0,5	0,6	1,5	1,8	4	10
- переходный Qt	0,9	0,9	1	0,8	1,8	2	4	6	16
- номинальный Qn	30	50	60	120	230	250	400	750	1100
- наибольший Qmax	60	90	120	200	300	350	600	1000	1600
Порог чувствительности, м³/ч, не более	0,15	0,15	0,2	0,25	0,25	0,5	1	1,5	3
Расход воды при потере давления, 0,1 кгс/см² (0,01 МПа)	26	38	40	100	128	170	310	550	800
Наибольшее количество воды м³х1000, измеряемое счетчиком ВСХН
- за сутки	0,75	1,24	1,5	2,96	5,59	6,1	9,8	18,25	26,9
- за месяц	22,5	37,2	45	88,8	167,7	183	294	547,5	807
Максимальное значение указателя счетного механизма	999999						999999 x 10
Наименьшая цена деления, м³	0,0005			0,005
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса счетчика ВСХН, кг	7,9	9,9	10,6	13,3	15,6	18,1	40,1	51,1	75,1
Средний срок службы	не менее 12 лет

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСХН имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСХН имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, при котором ВСХН может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСХН может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСХН устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСХН на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды свыше 50 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСХН - 24 месяца с момента ввода в эксплуатацию.
