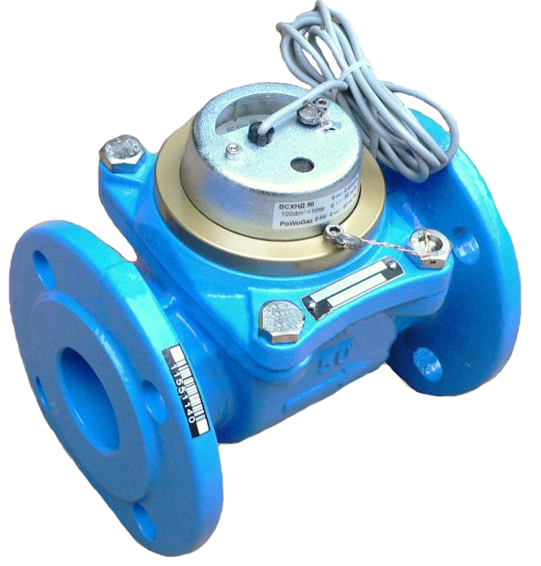

Счетчики воды с импульсным выходом ВСНХД. Счетчики воды

Счетчики воды с импульсным выходом ВСНХД

Диаметр условного прохода ...................... 40 - 250 мм;
Диапазон измерения температур .................. 5 - 50 °С;
Условное давление .................................... до 1,6 МПа;
Измеряемый максимальный расход...... 60 - 1600 м3/ч;
Порог чувствительности ........................... 0,15 - 3 м3/ч;
Присоединение к трубопроводу ................. фланцевое;
Средний срок службы .......................... не менее 12 лет;
Межповерочный интервал................................... 6 лет.

Конструкция, принцип работы

Принцип работы ВСХНд основан на преобразовании поступательного движения потока воды, подводимого в измерительную камеру корпуса, во вращательное движение турбинки и передаче угловой скорости турбинки через вертикальную ось и магнитную полумуфту, закрепленную на верхнем конце оси на счетный механизм через тонкую немагнитную перегородку.

Технические характеристики

Диаметр условного прохода, DN	40	50	65	80	100	125	150	200	250
Тип	турбинный, сухого типа
Диапазон температур	+ 5 °С до + 50 °С
Измеряемый счетчиком ВСХНд расход воды, м³/ч
- наименьший Qmin	0,45	0,45	0,45	0,5	0,6	1,5	1,8	4	10
- переходный Qt	0,9	0,9	1	0,8	1,8	2	4	6	16
- номинальный Qn	30	50	60	120	230	250	400	750	1100
- наибольший Qmax	60	90	120	200	300	350	600	1000	1600
Порог чувствительности, м³/ч, не более	0,15	0,15	0,2	0,25	0,25	0,5	1	1,5	3
Максимальное рабочее давление	1,6 МПа
Максимальное значение указателя счетного механизма	999999						999999x10
Наименьшая цена деления, м³	0,0005			0,005
Цена импульса	100л/имп						1000л/имп
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса счетчика ВСХНд, кг	7,9	9,9	10,6	13,3	15,6	18,1	40,1	51,1	75,1
Средний срок службы	не менее 12 лет

Примечание:
- под наименьшим расходом Qmin понимается расход, на котором ВСХНд имеет относительную погрешность ± 5 % и ниже которого относительная погрешность не нормируется;
- под переходным расходом Qt понимается расход, на котором ВСХНд имеет погрешность ± 2 %, а ниже которого ± 5 %;
- под номинальным расходом Qn понимается расход, при котором ВСХНд может работать непрерывно в течение длительного времени;
- под наибольшим расходом Qmax понимается расход, при котором ВСХНд может работать не более одного часа в сутки;
- под порогом чувствительности понимается расход, при котором крыльчатка приходит в непрерывное вращение.

Технические характеристики магнитоуправляемого контакта:
- максимальное коммутирующее напряжение - 50 В;
- максимальный коммутирующий ток через контакт - 100 мА;
- частота замыкания контакта не более 1 Гц.

Эксплуатационные характеристики

- ВСХНд устанавливается в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от + 5 °С до + 50 °С и относительной влажностью не более 80 %;
- эксплуатация ВСХНд на максимальном расходе допускается не более 1 ч. в сутки;
- не допускается превышение максимальной температуры воды свыше 50 °С.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации ВСХНд - 24 месяца с момента ввода в эксплуатацию.
