- автоматическое регулирование температуры воды, подаваемой в контур отопления или возвращаемой в сеть в соответствии с отопительным графиком;

- контроль температуры воды, возвращаемой в сеть, в соответствии с отопительным графиком и защиту от ее перегрева;
- контроль текущего расхода теплоносителя и защиту от превышения максимального допустимого значения;
- включение/выключение корректировки температуры воды либо остановка регулятора в заданное время суток и в выходной день;
- управление программируемым выходом по времени суток ("день/ночь") и/или по температуре наружного воздуха ("зима/лето") либо формирование выходного сигнала "отказ";
- контроль состояния датчиков;
- индикацию контролируемых и служебных параметров на индикаторе (в зависимости от модификации прибора).

Конструкция, принцип работы

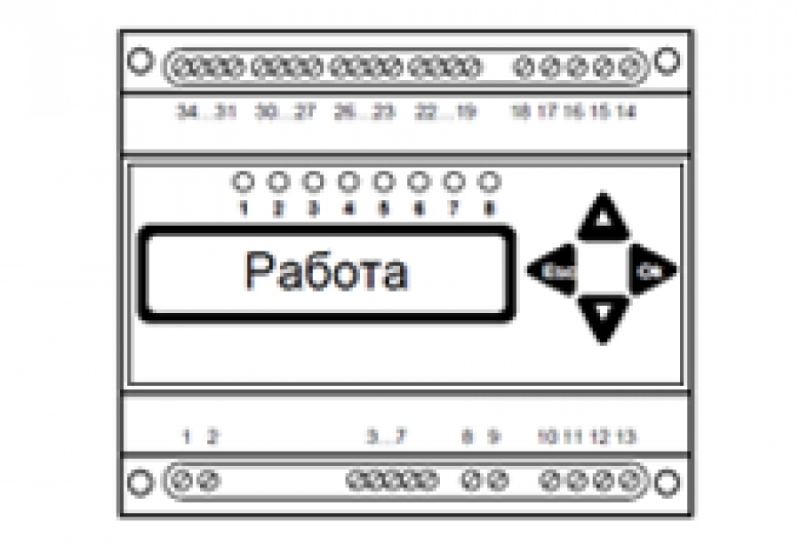

Контроллер "ТРИТОН-001" обрабатывает сигналы, поступающие на входы (Тпод, Тобр, Тнв) по заданной программе и формирует сигналы на выходах (открыть клапан, закрыть клапан).

Основной режим работы

На основании результатов измерения температуры наружного воздуха (Тнв) в соответствии с заданными отопительными графиками вычисляются заданная температура Тпод и максимальная температура Тобр. Измеренная температура воды сравнивается с заданием, и полученное рассогласование поступает на вход ПД-регулятора, вырабатывающего открывающие либо закрывающие импульсы переменной длительности, подаваемые на клапан.

Рис.2. Общий вид отопительного графика

При превышении температуры Тобр над заданным отопительным графиком "ТРИТОН-001" переключается на ее регулирование с целью недопущения перегрева воды, возвращаемой в тепловую сеть, при этом управление=(Тпод.зад-Тпод)+(Тобр.макс-Тобр)*Кобр. При этом светодиод «7» мигает.

Имеющиеся в "ТРИТОН-001" часы реального времени позволяют организовать ночной режим работы и режим выходного дня. Время действия этих режимов задается пользователем. В заданное время отопительный график регулируемой температуры может быть смещен вверх или вниз на фиксированное смещение, либо регулятор может быть переведен в режим остановки с полным закрытием клапана. Во время действия ночного режима или режима выходного дня горит светодиод «6».

При превышении максимально допустимого значения расхода регулирование температуры прекращается, и на клапан подаются закрывающие импульсы постоянной длительности до снижения расхода ниже максимально допустимого. При этом светодиод «8» мигает. После снижения расхода прибор возвращается к регулированию температуры.

В процессе работы регулятора светодиод «5» редко мигает. Если рассогласование не превышает ±2 °С, то светодиод «5» горит непрерывно. Если температура наружного воздуха поднимается выше «летнего порога», то регулирование прекращается, и клапан полностью закрывается. Регулятор включается снова, когда температура наружного воздуха опустится ниже «летнего порога». В режиме остановки все светодиоды погашены.

При отказе датчиков температуры светодиод «5» часто мигает. При невозможности дальнейшей работы регулирование прекращается. Одновременно выдается прерывистый звуковой сигнал. При нажатии на любую кнопку звуковой сигнал выключается. Если причина отказа не устранена, то через 2 минуты после последнего нажатия на кнопки звуковой сигнал включится снова.

Альтернативные режимы работы

Регулироваться может как температура Тпод, так и Тобр, при этом значение Тпод в регулировании не участвует и термометр Тпод может быть отключен. При регулировании Тобр дополнительный контроль перегрева обратной воды не осуществляется. При регулировании Тпод и отказе датчика Тобр контроль перегрева обратной воды не осуществляется.

В «ночном режиме» смещается только график той температуры, по которой осуществляется регулирование. Заданная температура для Тпод и Тобр может вычисляться по показаниям Тнв либо быть постоянной. Для этого достаточно в настройках контроллера "ТРИТОН-001" задать наклон соответствующего графика равным 0. При отключении или отказе датчика Тнв заданные температуры Тпод и Тобр автоматически приравниваются к константам Тпод(0) и Тобр(0) соответственно.

"ТРИТОН-001" также может быть настроен для поддержания заданной температуры ГВС или для регулирования температуры воды отопления по температуре подаваемой сетевой воды.

Полная остановка регулятора происходит при отказе датчика температуры, по которому осуществляется регулирование.

Управление программируемым выходом

Программируемый выход может функционировать в двух режимах. В программируемом режиме состояние выхода в режимах «день», «ночь», «зима» и «лето» может задаваться индивидуально. Таким образом, можно, например, настроить выход таким образом, чтобы он включался только днем зимой. Режим «день/ночь» определяется по времени (выходной день интерпретируется как «ночь»), а состояние «зима/лето» - по температуре наружного воздуха.

В режиме сигнализации программируемый выход срабатывает при отказе какого-либо из датчиков температуры, формируя выходной сигнал «отказ».

В ручном режиме данный выход выключен.

Интерфейсы

«ТРИТОН-001» может объединяться в локальную сеть по интерфейсу RS-485 с другими контроллерами семейства «Тритон».

При помощи интерфейсного адаптера «Тритон-RS-232» контроллер можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.

Рис.3. Схема подключения контроллера "ТРИТОН-001"
