Блок аварийного включения резерва насосов ТРИТОН-010

Блок аварийного включения резерва насосовпредназначен для контроля и управления двумя насосами.

Область применения

Блок "ТРИТОН-010" применяется в водоснабжающих установках в промышленности, сельском и жилищном хозяйстве.

Рис. 1. Схема включения блока аварийного включения резерва насосов "ТРИТОН-010" в системе отопления

- выбор основного насоса;
- пуск основного насоса с задержкой времени на включение;
- контроль работы насосов (по датчику разности давления);
- пуск резервного насоса при неисправности основного;
- автоматическая смена насосов с заданным интервалом времени;
- блокировка работы насосов внешним сигналом;
- блокировка работы насосов на летний период (при работе совместно с приборами «Тритон-001» или «Тритон-002»);
- программируемая задержка между выключением и включением насосов.

Конструкция, принцип работы

Блок аварийного включения резерва насосов "ТРИТОН-010" обрабатывает сигналы, поступающие на входы (выбор насоса, датчик перепада давления, блокировка насоса) по заданной программе и формирует сигналы на выходах (включение насоса, авария насоса).

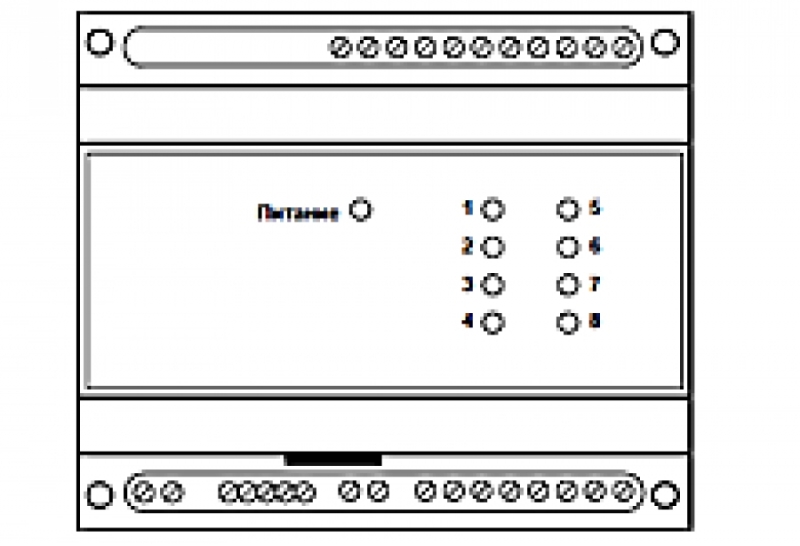

"ТРИТОН-010" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 6 посадочных мест (108 мм). Крепление на шину осуществляется с помощью пружинной защелки, расположенной на задней стенке блока.

Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.

Рис. 2. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485

Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.

При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.

Вход / Выход, клемма	Описание	Шифр контакта, параметры
Вход	Питание прибора AC 220 В / 50 Гц
1, 2
Вход/Выход	Интерфейс RS-485
3, 4
Вход	Терминатор.
5
Выход	Питание интерфейса ≈9 В
6, 7
Выход	Выход AC 12 В / 0,15 А макс.
8, 9
Выход	Выбор насоса 1	«сухой контакт»
10(+), 11(-)
Выход	Выбор насоса 2	«сухой контакт»
12(+), 13(-)
Вход	Датчик перепада давления ΔР	«сухой контакт»
14(-), 15(+)
Выход	Блокировка работы насосов	«сухой контакт»
16(-), 17(+)
Вход	Управление насосом 1	Реле
18, 19	Замыкающий контакт	~220В, 10 А
Вход	Управление насосом 2	Реле
20, 21	Замыкающий контакт	~220В, 10 А
Вход	Авария!	Реле
23, 24	Замыкающий контакт	~220В, 10 А

Эксплуатационные характеристики

- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,5 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-010" - IP 20;
- средний срок службы не менее 5 лет;
- "ТРИТОН-010" относится к восстанавливаемым, ремонтируемым изделиям.

Гарантийный срок эксплуатации

- 12 месяцев

Габаритные и установочные размеры
