Блок аварийного включения резерва насосов ТРИТОН-013

Блок аварийного включения резерва насосовпредназначен для контроля и управления группой насосов (от одного до трех).

Область применения

Блок аварийного включения резерва насосов "ТРИТОН-013" применяется в водоснабжающих установках в промышленности, сельском и жилищном хозяйстве.

Рис. 1. Схема подключения блока аварийного включения резерва насосов "ТРИТОН-013" в системе водоснабжения

- пуск основного насоса с задержкой времени на включение;

- включение дополнительного насоса при недостаточном напоре;
- контроль работы насосов (по индивидуальным или одному общему датчику разности давления);
- пуск резервного насоса при неисправности основного или дополнительного;
- автоматическая смена насосов с заданным интервалом времени;
- блокировка работы насосов на летний период (при работе совместно с приборами "ТРИТОН-001", "ТРИТОН-002" или "ТРИТОН-003");
- программируемая задержка между выключением и включением насосов.

Конструкция, принцип работы

Блок аварийного включения резерва насосов "ТРИТОН-013" может обслуживать насосную группу, содержащую от одного до трех насосов, один из которых - основной, второй - дополнительный, третий - резервный.

Основной насос работает при условии подачи сигнала на вход «Пуск насосов» и контролируется по датчику перепада давления на данном насосе.

При нормальной работе насосов они циклически меняют свои функции (основной - дополнительный - резервный) через заданное время.

При отказе одного из насосов оставшиеся два становятся основным и дополнительным. При отказе двух - оставшийся становится основным и работает непрерывно.

Контроль работы насосов может осуществляться как по индивидуальным датчикам перепада давления на каждом насосе, так и по одному общему датчику, но при этом блокируется возможность включения дополнительного насоса.

При работе в сети блок аварийного включения резерва насосов "ТРИТОН-013" также может получать от другого контролера текущее значение температуры наружного воздуха и автоматически контролировать работу насосов.

При отключении питания "ТРИТОН-013" сохраняет в энергонезависимой памяти информацию о состоянии насосов и время работы основного насоса с момента последнего переключения с точностью до 1 часа.

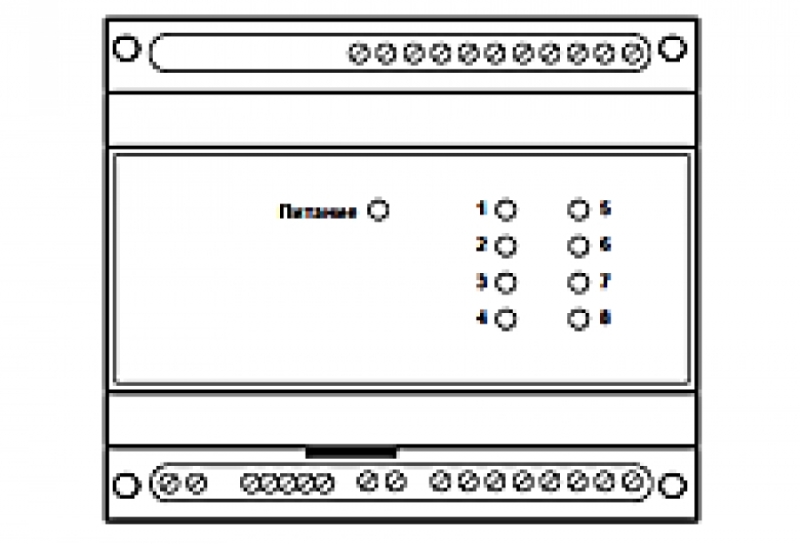

"ТРИТОН-013" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 6 посадочных мест (108 мм). Крепление на шину осуществляется с помощью пружинной защелки, расположенной на задней стенке блока.

Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.

При работе в сети совместно с другими контроллерами "ТРИТОН", происходит обмен информацией для предотвращения одновременного включения/выключения насосов в системе. При получении информации о включении или отключении насоса в системе блок управления системой подпитки блокирует включение насосов на заданное время.

Рис. 4. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485

Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.

При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.

Вход / Выход, клемма	Описание	Шифр контакта, параметры
Вход	Питание прибора AC 220 В / 50 Гц
1, 2
Вход/Выход	Интерфейс RS-485
3, 4
Вход	Терминатор. Для подключения терминатора
5	соединить с выводом 4
Выход	Питание интерфейса ≈9 В
6, 7
Выход	Выход AC 12 В / 0,15 А макс.
8, 9
Выход	Датчик перепада давления на первом насосе	«сухой контакт»
10(-), 11(+)
Выход	Датчик перепада давления на втором насосе	«сухой контакт»
12(-), 13(+)
Вход	Датчик перепада давления на третьем насосе	«сухой контакт»
14(-), 15(+)
Выход	Пуск насосов	«сухой контакт»
16(-), 17(+)
Вход	Управление насосом 1	Реле
18, 19	Замыкающий контакт	~ 220 В, 10 А
Вход	Управление насосом 2	Реле
20, 21	Замыкающий контакт	~ 220 В, 10 А
Вход	Управление насосом 3	Реле
23, 24	Замыкающий контакт	~ 220 В, 10 А
Вход	Недостаточный напор (пуск дополнительного насоса) / общий датчик перепада давления	«сухой контакт»
26(-), 27(+)

- температура окружающего воздуха от 5 °C до плюс 55 °C;
Эксплуатационные характеристики

- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,5 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-013" - IP 20;
- средний срок службы не менее 5 лет;
- "ТРИТОН-013" относится к восстанавливаемым, ремонтируемым изделиям.

Гарантийный срок эксплуатации

- 12 месяцев

Габаритные и установочные размеры
