Контроллер системы приточной вентиляции с кондиционированием предназначен для поддержания заданной температуры приточного воздуха посредством управления запорно-регулирующими клапанами подогревающего и охлаждающего калориферов.
Область применения
Контроллер "ТРИТОН-007" применяется в системах вентиляци
Рис. 1. Схема включения контроллера "ТРИТОН-007" в системе отопления
- автоматическое регулирование температуры приточного воздуха в соответствии с заданной установкой;
- контроль температуры воды, возвращаемой в сеть и защиту от ее перегрева в соответствии с отопительным графиком (в зимнем режиме);
- корректировка температуры приточного воздуха по температуре в контрольном помещении;
- защита калорифера от замерзания по температуре обратной воды, температуре приточного воздуха и контактному термостату (в зимнем режиме);
- прогрев калорифера перед запуском вентилятора (в зимнем режиме);
- работа системы в дежурном режиме с выключенным вентилятором и закрытыми жалюзи;
- автоматическое или ручное переключение в летний режим работы;
- полное отключение подогревающего калорифера в летнем режиме и охлаждающего калорифера в зимнем режиме;
- возможность автоматической остановки системы в ночное время и в выходные дни;
- контроль состояния датчиков температуры;
- индикация контролируемых и служебных параметров на встроенном индикаторе;
- возможность ручного управления.
Конструкция, принцип работы
Контроллер "ТРИТОН-007" обрабатывает сигналы, поступающие на входы по заданной программе и формирует сигналы на выходах (открыть/закрыть клапан, включить/выключить вентилятор).
Измеренная температура сравнивается с заданием и полученное рассогласование поступает на вход ПД-регулятора, вырабатывающего открывающие либо закрывающие импульсы переменной длительности, подаваемые на клапан.

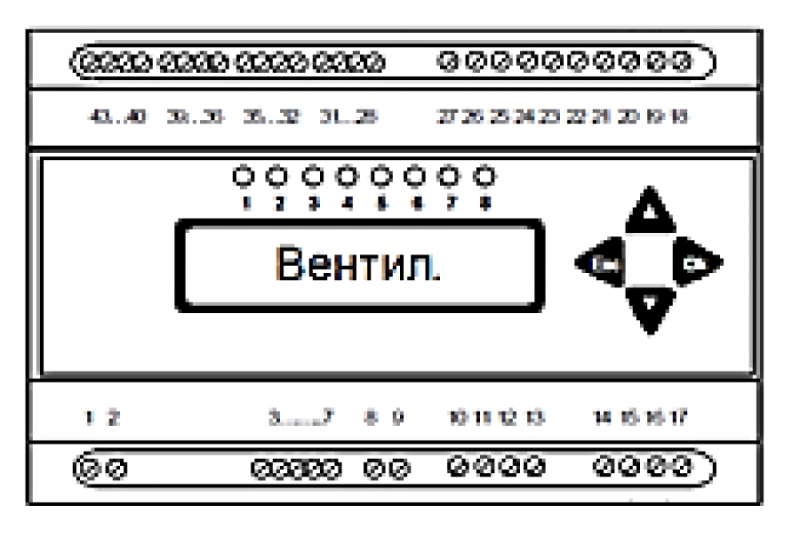

Контроллер "ТРИТОН-007" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 8 посадочных мест (144 мм). Крепление на шину осуществляется с помощью пружинных защелок, расположенных на задней стенке.
Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.
Рис. 2. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485
Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.
При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.
Эксплуатационные характеристики
- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,6 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-007" - IP 20;
- средний срок службы не менее 5 лет;
- контроллер "ТРИТОН-007" относится к восстанавливаемым, ремонтируемым изделиям.
Гарантийный срок эксплуатации
- 12 месяцев
Габаритные и установочные размеры
Рис. 4. Габаритные размеры контроллера "ТРИТОН-007"
