Регулятор давления предназначен для поддержания заданного перепада давления в системах отопления и водоснабжения посредством управления запорно-регулирующим клапаном.
Область применения
Регулятор "ТРИТОН-004" применяется в системах отопления и водоснабжения.

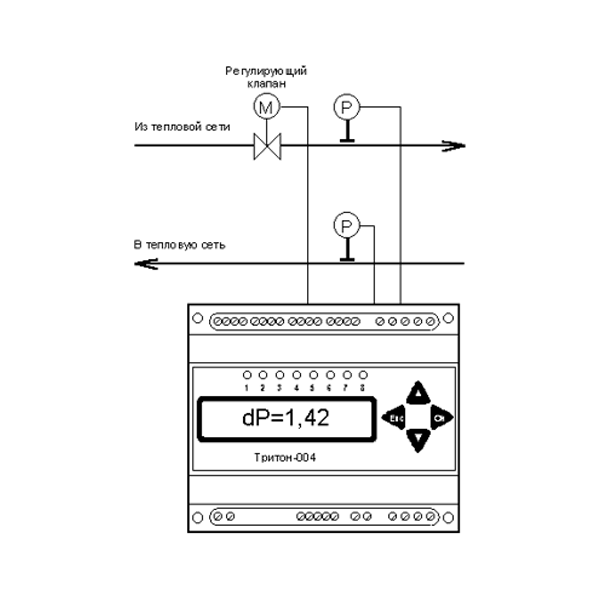

Рис. 1. Схема включения контроллера "ТРИТОН-004" в системе отопления
- непосредственное измерение перепада давления с помощью дифференциального манометра или его вычисление по показаниям двух датчиков;
- поддержание заданного перепада давления;
- полное закрытие клапана при превышении максимального допустимого давления;
- измерение дополнительных токовых сигналов;
- контроль состояния датчиков;
- индикация контролируемых и служебных параметров на индикаторе (в зависимости от
модификации прибора);
- управление запорно-регулирующим клапаном в ручном режиме.
Конструкция, принцип работы
Регулятор давления "ТРИТОН-004" измеряет токовые сигналы, поступающие на входы (Р1 – Р4) и вычисляет значения давления в соответствии с заданной для каждого датчика шкалой. Измеренное значение dP или вычисленное как Р1-Р2 сравнивается с заданием и полученное рассогласование поступает на вход регулятора, вырабатывающего открывающие либо закрывающие импульсы переменной длительности, подаваемые на клапан.
Если отклонение измеренного значения dP от заданного не превышает установленной точности, то управление клапаном не осуществляется. При использовании датчика Р2 дополнительно может осуществляться защита системы от превышения максимального допустимого давления. Если измеренное значение Р2 превысит заданное значение Р2max, то регулирующий клапан полностью закрывается и регулирование прекращается. "ТРИТОН-004" возобновит работу, когда давление Р2 снизится.
Рис. 2. График защиты системы от превышения максимального допустимого значения
При отказе датчика Р1 или Р2 (если перепад давления вычисляется по показания двух датчиков) регулирование прекращается. Функция контроля датчиков Р1 и Р2 может быть отключена.
Регулятор "ТРИТОН-004" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 6 посадочных мест (108 мм). Крепление на шину осуществляется с помощью пружинной защелки, расположенной на задней стенке прибора.
Рис. 3. Схема подключения контроллера "ТРИТОН-004"
Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.
Рис. 4. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485
Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.
При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.
Эксплуатационные характеристики
- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,5 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-004" - IP 20;
- средний срок службы не менее 5 лет;
- регулятор относится к восстанавливаемым, ремонтируемым изделиям.
Гарантийный срок эксплуатации
- 12 месяцев
Габаритные и установочные размеры
Рис. 4. Габаритные размеры контроллера "ТРИТОН-004"
