Программируемый таймер ТРИТОН-014

Программируемый таймер предназначен для управления включением и выключением группы устройств (до четырех) в соответствии с заданной последовательностью.для контроля и управления группой насосов (от одного до трех).

Область применения

Программируемый таймер "ТРИТОН-014" применяется в системах тепло- и водоснабжения.

- ручной либо автоматический запуск последовательности в установленное время;

- однократное либо циклическое выполнение последовательности;
- возможность объединения контроллеров в сеть для наращивания числа выходов.

Конструкция, принцип работы

Принцип работы программируемого таймера "ТРИТОН-014" заключается в последовательной выдаче до четырех управляющих сигналов на исполнительные устройства в соответствии с заданной последовательностью.

Последовательность может насчитывать до восьми шагов различной длительности либо до двадцати шагов одинаковой длительности. Конфигурация релейных выходов "ТРИТОН-014" на каждом шаге последовательности задается пользователем при настройке. Выполнение последовательности может инициироваться вручную сигналом «Пуск», либо она может запускаться автоматически в заданное время.

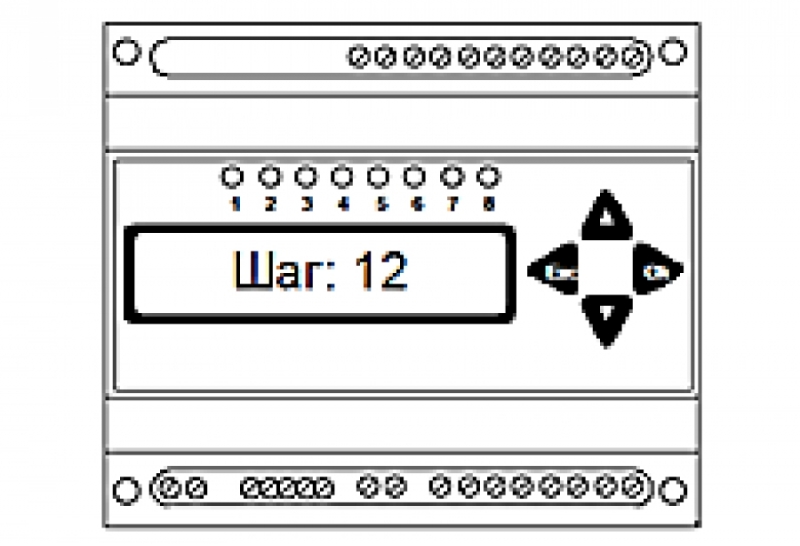

Программируемый таймер "ТРИТОН-014" конструктивно выполнен в стандартном пластмассовом корпусе для монтажа на DIN-шину шириной 35 мм и занимает 6 посадочных мест (108 мм). Крепление на шину осуществляется с помощью пружинной защелки, расположенной на задней стенке контроллера.

Рис. 1. Схема подключения программируемого таймера "ТРИТОН-014"

Для реализации сетевых функций, контроллеры серии «ТРИТОН» соединяются между собой по цифровому интерфейсу RS-485.

Наличие в программируемом таймере "ТРИТОН-014" цифрового интерфейса RS-485 позволяет объединять несколько контроллеров в сеть для построения систем диспетчеризации и для наращивания числа управляющих выходов.

Один из контроллеров настраивается как «Ведущий», а остальные как «Ведомые». После этого «Ведущий» управляет работой всех остальных.

Для каждого контроллера в сети требуется задать конфигурацию выходов на каждом шаге программы, все прочие настройки выполняются только на «Ведущем» контроллере.

При отключении питания контроллер сохраняет в энергонезависимой памяти все пользовательские настройки.

Рис. 2. Соединение контроллеров серии "ТРИТОН" по интерфейсу RS-485

Интерфейс соединяется кабелем типа «витая пара». При наличии сильных электромагнитных помех необходимо использование экранированного кабеля. Общая длина линии связи может достигать 1200 м. В приборах, находящихся на концах линии связи необходимо подключить терминаторы. На приборы, не имеющие собственного блока питания, должно быть подано питание для цепей интерфейса.

При помощи интерфейсного адаптера «Тритон-RS-232» регулятор можно подключить как к ПЭВМ, так и через модем, что позволяет осуществлять удаленный контроль работы и изменять настройки при необходимости.

Вход / Выход, клемма	Описание	Шифр контакта, параметры
Вход	Питание AC 220 В / 50 Гц
1, 2	Питание AC 220 В / 50 Гц
Вход/Выход	Интерфейс RS-485
3, 4	Интерфейс RS-485
Вход	Терминатор. Для подключения терминатора соединить с выводом 4
5
Выход	Питание интерфейса ≈9 В
6, 7	Питание интерфейса ≈9 В
Выход	Выход AC 12 В / 0,15 А макс.
8, 9	Выход AC 12 В / 0,15 А макс.
Выход	Пуск	«сухой контакт»
10(-), 11(+)	Пуск	«сухой контакт»
Выход	Стоп	«сухой контакт»
12(-), 13(+)	Стоп	«сухой контакт»
Вход	Управление насосом 1	Реле
18, 19	Замыкающий контакт	~ 220 В, 10 А
Вход	Управление насосом 2	Реле
20-22	Замыкающий контакт	~ 220 В, 10 А
Вход	Управление насосом 3	Реле
23-25	Замыкающий контакт	~ 220 В, 10 А
Вход	Управление нагрузкой 4	Реле
26-28	Переключающий контакт	Реле

Эксплуатационные характеристики

- температура окружающего воздуха от 5 °C до плюс 55 °C;
- относительная влажность воздуха до 80 %;
- масса контроллера не более 0,5 кг;
- потребляемая мощность не более 5 Вт;
- степень защиты корпуса для "ТРИТОН-014" - IP 20;
- средний срок службы не менее 5 лет;
- "ТРИТОН-014" относится к восстанавливаемым, ремонтируемым изделиям.

Гарантийный срок эксплуатации

- 12 месяцев

Габаритные и установочные размеры
